Deutsch
5

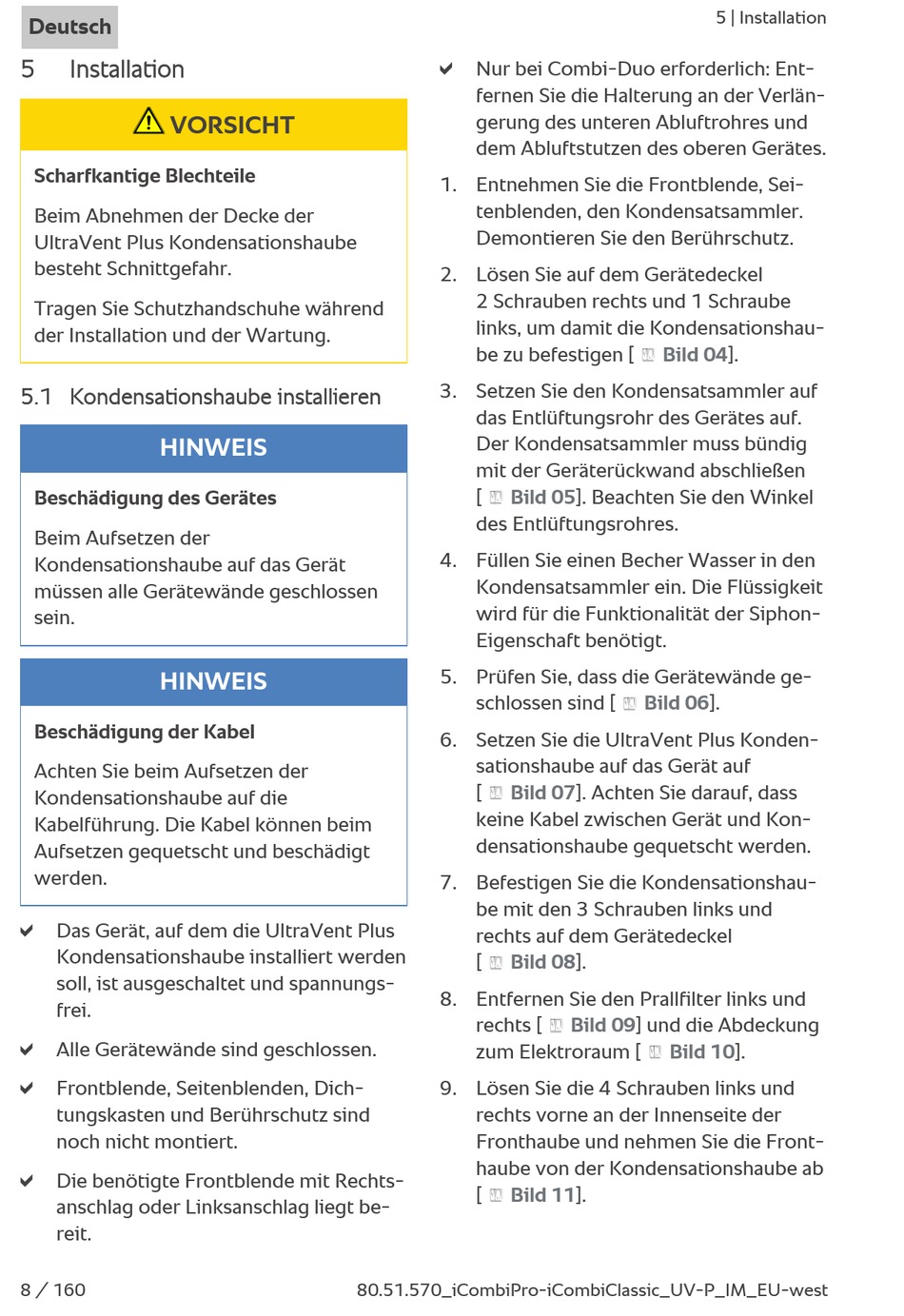

Installation
VORSICHT
Scharfkantige Blechteile
Beim Abnehmen der Decke der
UltraVent Plus Kondensationshaube
besteht Schnittgefahr.
Tragen Sie Schutzhandschuhe während
der Installation und der Wartung.
5.1 Kondensationshaube installieren
HINWEIS
Beschädigung des Gerätes
Beim Aufsetzen der
Kondensationshaube auf das Gerät
müssen alle Gerätewände geschlossen
sein.
HINWEIS
Beschädigung der Kabel
Achten Sie beim Aufsetzen der
Kondensationshaube auf die
Kabelführung. Die Kabel können beim
Aufsetzen gequetscht und beschädigt
werden.
a
Das Gerät, auf dem die UltraVent Plus
Kondensationshaube installiert werden
soll, ist ausgeschaltet und spannungs-
frei.
a
Alle Gerätewände sind geschlossen.
a
Frontblende, Seitenblenden, Dich-
tungskasten und Berührschutz sind
noch nicht montiert.
a
Die benötigte Frontblende mit Rechts-
anschlag oder Linksanschlag liegt be-
reit.
8 / 160
a
Nur bei Combi-Duo erforderlich: Ent-
fernen Sie die Halterung an der Verlän-
gerung des unteren Abluftrohres und
dem Abluftstutzen des oberen Gerätes.
1. Entnehmen Sie die Frontblende, Sei-
tenblenden, den Kondensatsammler.
Demontieren Sie den Berührschutz.
2. Lösen Sie auf dem Gerätedeckel
2 Schrauben rechts und 1 Schraube
links, um damit die Kondensationshau-
be zu befestigen [
3. Setzen Sie den Kondensatsammler auf
das Entlüftungsrohr des Gerätes auf.
Der Kondensatsammler muss bündig
mit der Geräterückwand abschließen
[
des Entlüftungsrohres.
4. Füllen Sie einen Becher Wasser in den
Kondensatsammler ein. Die Flüssigkeit
wird für die Funktionalität der Siphon-
Eigenschaft benötigt.
5. Prüfen Sie, dass die Gerätewände ge-
schlossen sind [
6. Setzen Sie die UltraVent Plus Konden-
sationshaube auf das Gerät auf
[
keine Kabel zwischen Gerät und Kon-
densationshaube gequetscht werden.
7. Befestigen Sie die Kondensationshau-
be mit den 3 Schrauben links und
rechts auf dem Gerätedeckel
[
8. Entfernen Sie den Prallfilter links und
rechts [
zum Elektroraum [
9. Lösen Sie die 4 Schrauben links und
rechts vorne an der Innenseite der
Fronthaube und nehmen Sie die Front-
haube von der Kondensationshaube ab
[
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
5 | Installation
04].
05]. Beachten Sie den Winkel
06].
07]. Achten Sie darauf, dass
08].
09] und die Abdeckung
10].
11].
