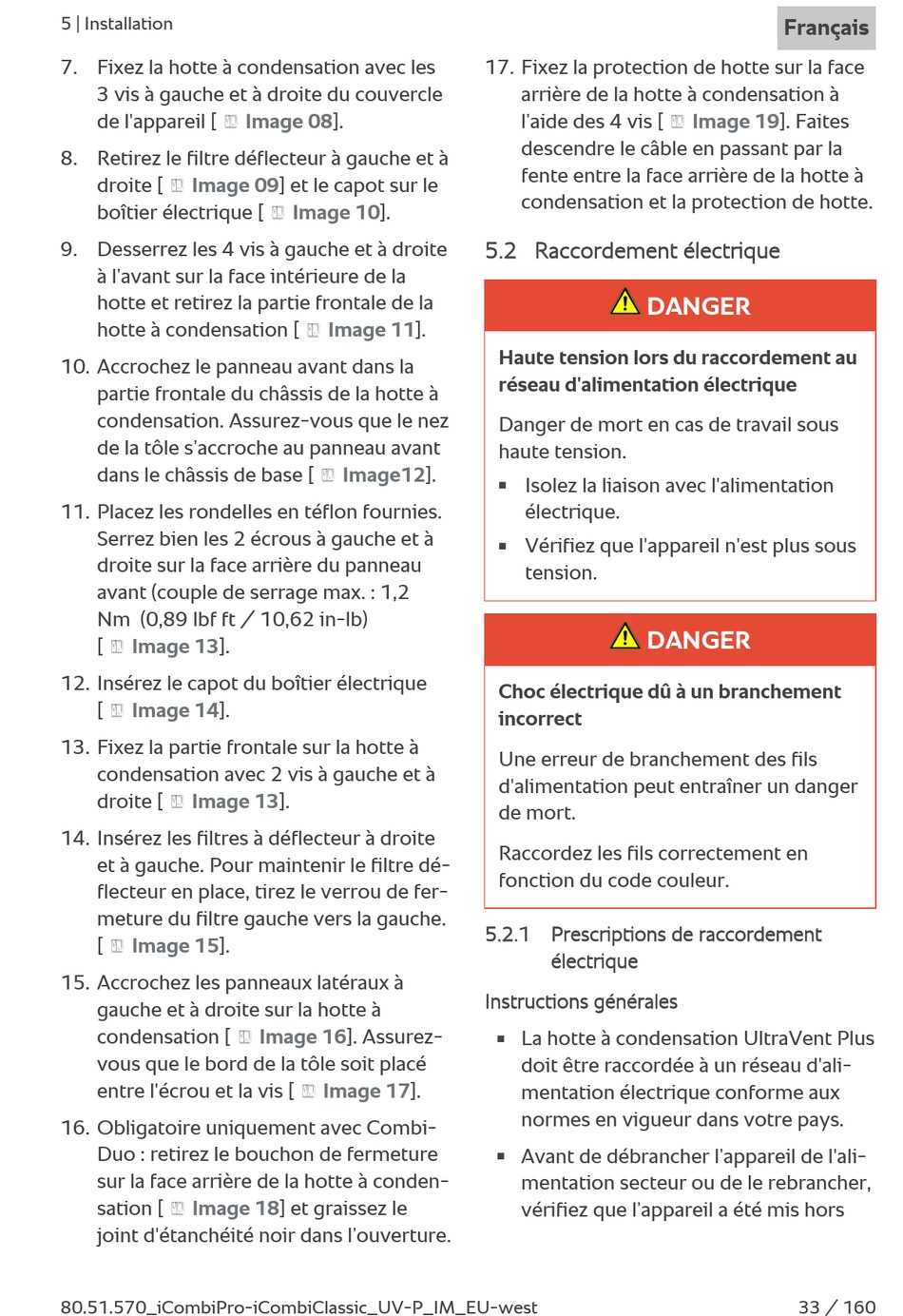

5 | Installation
7. Fixez la hotte à condensation avec les
3 vis à gauche et à droite du couvercle
de l'appareil [
8. Retirez le filtre déflecteur à gauche et à
droite [
boîtier électrique [
9. Desserrez les 4 vis à gauche et à droite
à l'avant sur la face intérieure de la
hotte et retirez la partie frontale de la
hotte à condensation [
10. Accrochez le panneau avant dans la
partie frontale du châssis de la hotte à
condensation. Assurez-vous que le nez
de la tôle s'accroche au panneau avant
dans le châssis de base [
11. Placez les rondelles en téflon fournies.
Serrez bien les 2 écrous à gauche et à
droite sur la face arrière du panneau
avant (couple de serrage max. : 1,2
Nm (0,89 lbf ft / 10,62 in-lb)
[
13].
12. Insérez le capot du boîtier électrique
[
14].
13. Fixez la partie frontale sur la hotte à
condensation avec 2 vis à gauche et à
droite [
14. Insérez les filtres à déflecteur à droite
et à gauche. Pour maintenir le filtre dé-
flecteur en place, tirez le verrou de fer-
meture du filtre gauche vers la gauche.
[
15].
15. Accrochez les panneaux latéraux à
gauche et à droite sur la hotte à
condensation [
vous que le bord de la tôle soit placé
entre l'écrou et la vis [
16. Obligatoire uniquement avec Combi-
Duo : retirez le bouchon de fermeture
sur la face arrière de la hotte à conden-
sation [
joint d'étanchéité noir dans l'ouverture.
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
08].
09] et le capot sur le
10].
11].
Image12].
13].
16]. Assurez-
17].
18] et graissez le
17. Fixez la protection de hotte sur la face
arrière de la hotte à condensation à
l'aide des 4 vis [
descendre le câble en passant par la
fente entre la face arrière de la hotte à
condensation et la protection de hotte.
5.2 Raccordement électrique
DANGER
Haute tension lors du raccordement au
réseau d'alimentation électrique
Danger de mort en cas de travail sous
haute tension.
Isolez la liaison avec l'alimentation
n
électrique.
Vérifiez que l'appareil n'est plus sous
n
tension.
DANGER
Choc électrique dû à un branchement
incorrect
Une erreur de branchement des fils
d'alimentation peut entraîner un danger
de mort.
Raccordez les fils correctement en
fonction du code couleur.
5.2.1 Prescriptions de raccordement
électrique
Instructions générales
La hotte à condensation UltraVent Plus
n
doit être raccordée à un réseau d'ali-
mentation électrique conforme aux
normes en vigueur dans votre pays.
Avant de débrancher l'appareil de l'ali-
n
mentation secteur ou de le rebrancher,
vérifiez que l'appareil a été mis hors
Français
19]. Faites
33 / 160
