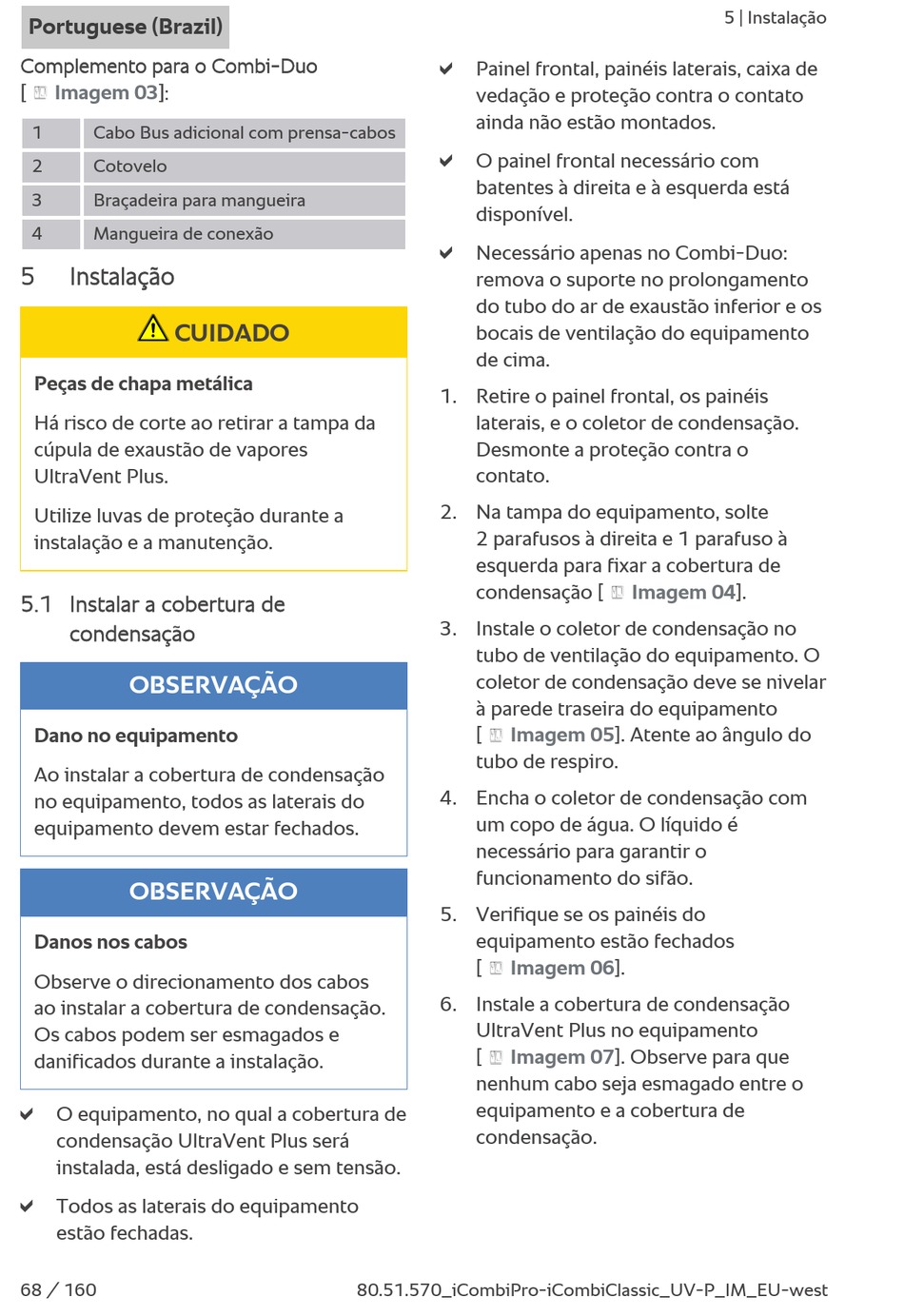

Complemento para o Combi-Duo
[
Imagem
03]:
1
Cabo Bus adicional com prensa-cabos
2
Cotovelo
3
Braçadeira para mangueira
4
Mangueira de conexão
5
Instalação
CUIDADO
Peças de chapa metálica
Há risco de corte ao retirar a tampa da
cúpula de exaustão de vapores
UltraVent Plus.
Utilize luvas de proteção durante a
instalação e a manutenção.
5.1 Instalar a cobertura de
condensação
OBSERVAÇÃO
Dano no equipamento
Ao instalar a cobertura de condensação
no equipamento, todos as laterais do
equipamento devem estar fechados.
OBSERVAÇÃO
Danos nos cabos
Observe o direcionamento dos cabos
ao instalar a cobertura de condensação.
Os cabos podem ser esmagados e
danificados durante a instalação.
a
O equipamento, no qual a cobertura de
condensação UltraVent Plus será
instalada, está desligado e sem tensão.
a
Todos as laterais do equipamento
estão fechadas.
68 / 160
a
Painel frontal, painéis laterais, caixa de
vedação e proteção contra o contato
ainda não estão montados.
a
O painel frontal necessário com
batentes à direita e à esquerda está
disponível.
a
Necessário apenas no Combi-Duo:
remova o suporte no prolongamento
do tubo do ar de exaustão inferior e os
bocais de ventilação do equipamento
de cima.
1. Retire o painel frontal, os painéis
laterais, e o coletor de condensação.
Desmonte a proteção contra o
contato.
2. Na tampa do equipamento, solte
2 parafusos à direita e 1 parafuso à
esquerda para fixar a cobertura de
condensação [
3. Instale o coletor de condensação no
tubo de ventilação do equipamento. O
coletor de condensação deve se nivelar
à parede traseira do equipamento
[
Imagem
tubo de respiro.
4. Encha o coletor de condensação com
um copo de água. O líquido é
necessário para garantir o
funcionamento do sifão.
5. Verifique se os painéis do
equipamento estão fechados
[
Imagem
6. Instale a cobertura de condensação
UltraVent Plus no equipamento
[
Imagem
nenhum cabo seja esmagado entre o
equipamento e a cobertura de
condensação.
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
5 | Instalação
Imagem
04].
05]. Atente ao ângulo do
06].
07]. Observe para que
