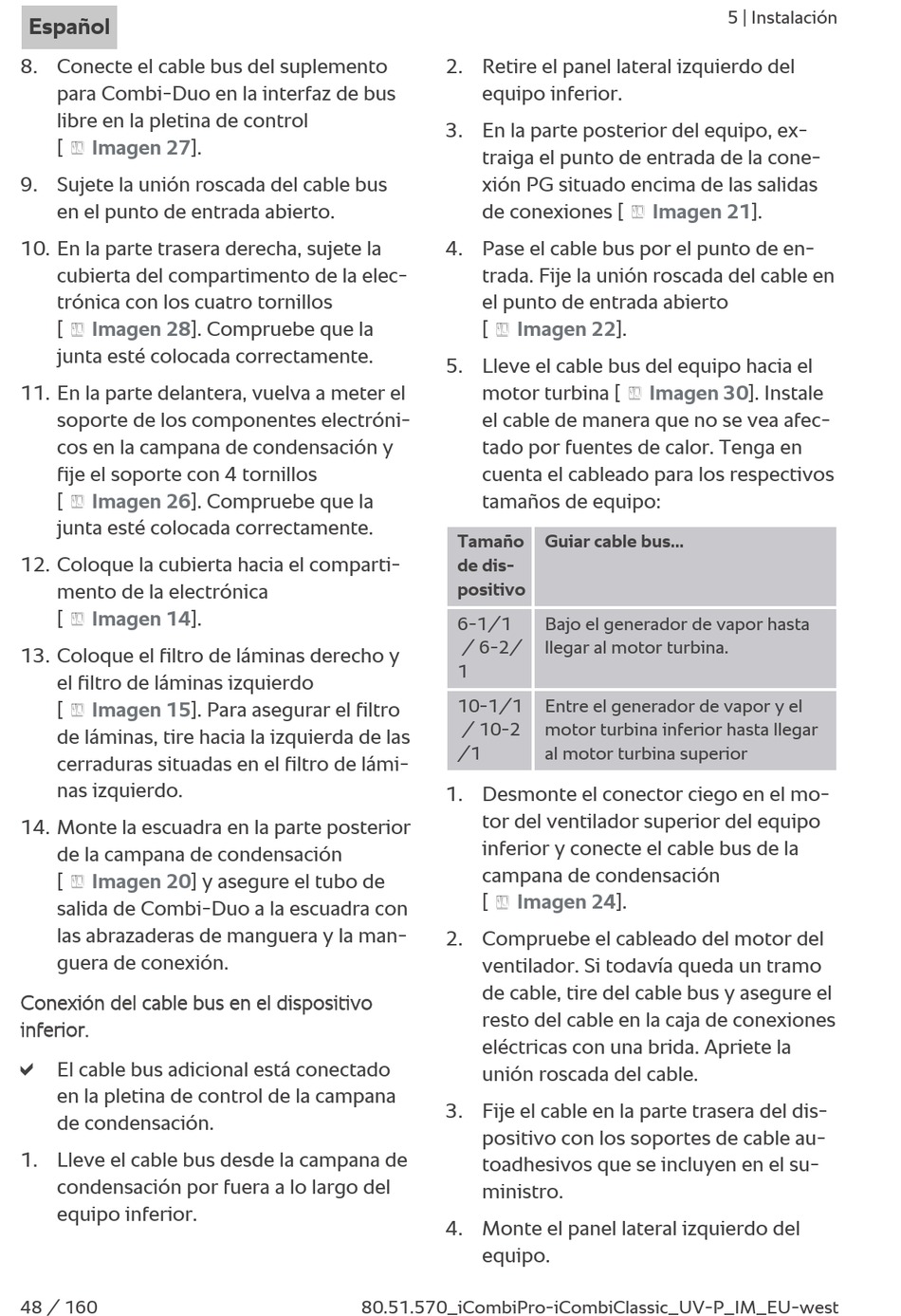

8. Conecte el cable bus del suplemento
para Combi-Duo en la interfaz de bus
libre en la pletina de control
[
Imagen
27].
9. Sujete la unión roscada del cable bus
en el punto de entrada abierto.
10. En la parte trasera derecha, sujete la
cubierta del compartimento de la elec-
trónica con los cuatro tornillos
[
Imagen
28]. Compruebe que la
junta esté colocada correctamente.
11. En la parte delantera, vuelva a meter el
soporte de los componentes electróni-
cos en la campana de condensación y
fije el soporte con 4 tornillos
[
Imagen
26]. Compruebe que la
junta esté colocada correctamente.
12. Coloque la cubierta hacia el comparti-
mento de la electrónica
[
Imagen
14].
13. Coloque el filtro de láminas derecho y
el filtro de láminas izquierdo
[
Imagen
15]. Para asegurar el filtro
de láminas, tire hacia la izquierda de las
cerraduras situadas en el filtro de lámi-
nas izquierdo.
14. Monte la escuadra en la parte posterior
de la campana de condensación
[
Imagen
20] y asegure el tubo de
salida de Combi-Duo a la escuadra con
las abrazaderas de manguera y la man-
guera de conexión.
Conexión del cable bus en el dispositivo
inferior.
a
El cable bus adicional está conectado
en la pletina de control de la campana
de condensación.
1. Lleve el cable bus desde la campana de
condensación por fuera a lo largo del
equipo inferior.
48 / 160
2. Retire el panel lateral izquierdo del
equipo inferior.
3. En la parte posterior del equipo, ex-
traiga el punto de entrada de la cone-
xión PG situado encima de las salidas
de conexiones [
4. Pase el cable bus por el punto de en-
trada. Fije la unión roscada del cable en
el punto de entrada abierto
[
Imagen
5. Lleve el cable bus del equipo hacia el
motor turbina [
el cable de manera que no se vea afec-
tado por fuentes de calor. Tenga en
cuenta el cableado para los respectivos
tamaños de equipo:
Tamaño
de dis-
positivo
6-1/1
/ 6-2/
1
10-1/1
/ 10-2
/1
1. Desmonte el conector ciego en el mo-
tor del ventilador superior del equipo
inferior y conecte el cable bus de la
campana de condensación
[
Imagen
2. Compruebe el cableado del motor del
ventilador. Si todavía queda un tramo
de cable, tire del cable bus y asegure el
resto del cable en la caja de conexiones
eléctricas con una brida. Apriete la
unión roscada del cable.
3. Fije el cable en la parte trasera del dis-
positivo con los soportes de cable au-
toadhesivos que se incluyen en el su-
ministro.
4. Monte el panel lateral izquierdo del
equipo.
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
Imagen
22].
Imagen
Guiar cable bus...
Bajo el generador de vapor hasta
llegar al motor turbina.
Entre el generador de vapor y el
motor turbina inferior hasta llegar
al motor turbina superior
24].
5 | Instalación
21].
30]. Instale
