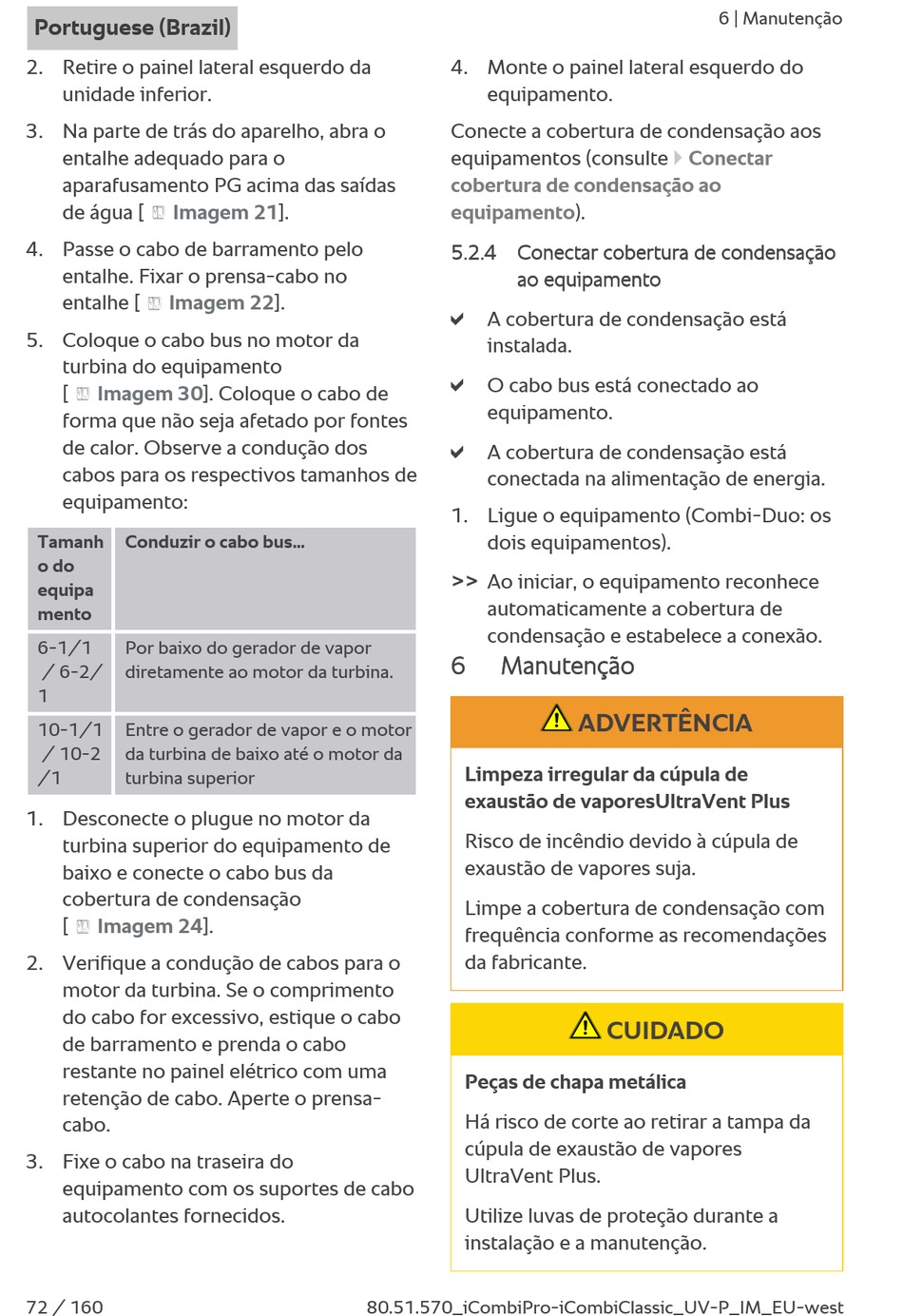

2. Retire o painel lateral esquerdo da
unidade inferior.
3. Na parte de trás do aparelho, abra o
entalhe adequado para o
aparafusamento PG acima das saídas
de água [ Imagem
4. Passe o cabo de barramento pelo
entalhe. Fixar o prensa-cabo no
entalhe [ Imagem
5. Coloque o cabo bus no motor da
turbina do equipamento
[ Imagem 30]. Coloque o cabo de
forma que não seja afetado por fontes
de calor. Observe a condução dos
cabos para os respectivos tamanhos de
equipamento:
Tamanh Conduzir o cabo bus...
o do
equipa
mento
6-1/1 Por baixo do gerador de vapor
/ 6-2/ diretamente ao motor da turbina.
1
10-1/1 Entre o gerador de vapor e o motor
/ 10-2 da turbina de baixo até o motor da
/1 turbina superior
1. Desconecte o plugue no motor da
turbina superior do equipamento de
baixo e conecte o cabo bus da
cobertura de condensação
[ Imagem 24].
2. Verifique a condução de cabos para o
motor da turbina. Se o comprimento
do cabo for excessivo, estique o cabo
de barramento e prenda o cabo
restante no painel elétrico com uma
retenção de cabo. Aperte o prensa-
cabo.
3. Fixe o cabo na traseira do
equipamento com os suportes de cabo
autocolantes fornecidos.
72 / 160
21].
22].
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
4. Monte o painel lateral esquerdo do
equipamento.
Conecte a cobertura de condensação aos
equipamentos (consulte
cobertura de condensação ao
equipamento).
5.2.4 Conectar cobertura de condensação
ao equipamento
a
A cobertura de condensação está
instalada.
a
O cabo bus está conectado ao
equipamento.
a
A cobertura de condensação está
conectada na alimentação de energia.
1. Ligue o equipamento (Combi-Duo: os
dois equipamentos).
>>
Ao iniciar, o equipamento reconhece
automaticamente a cobertura de
condensação e estabelece a conexão.
6 Manutenção
ADVERTÊNCIA
Limpeza irregular da cúpula de
exaustão de vaporesUltraVent Plus
Risco de incêndio devido à cúpula de
exaustão de vapores suja.
Limpe a cobertura de condensação com
frequência conforme as recomendações
da fabricante.
CUIDADO
Peças de chapa metálica
Há risco de corte ao retirar a tampa da
cúpula de exaustão de vapores
UltraVent Plus.
Utilize luvas de proteção durante a
instalação e a manutenção.
6 | Manutenção
} Conectar
