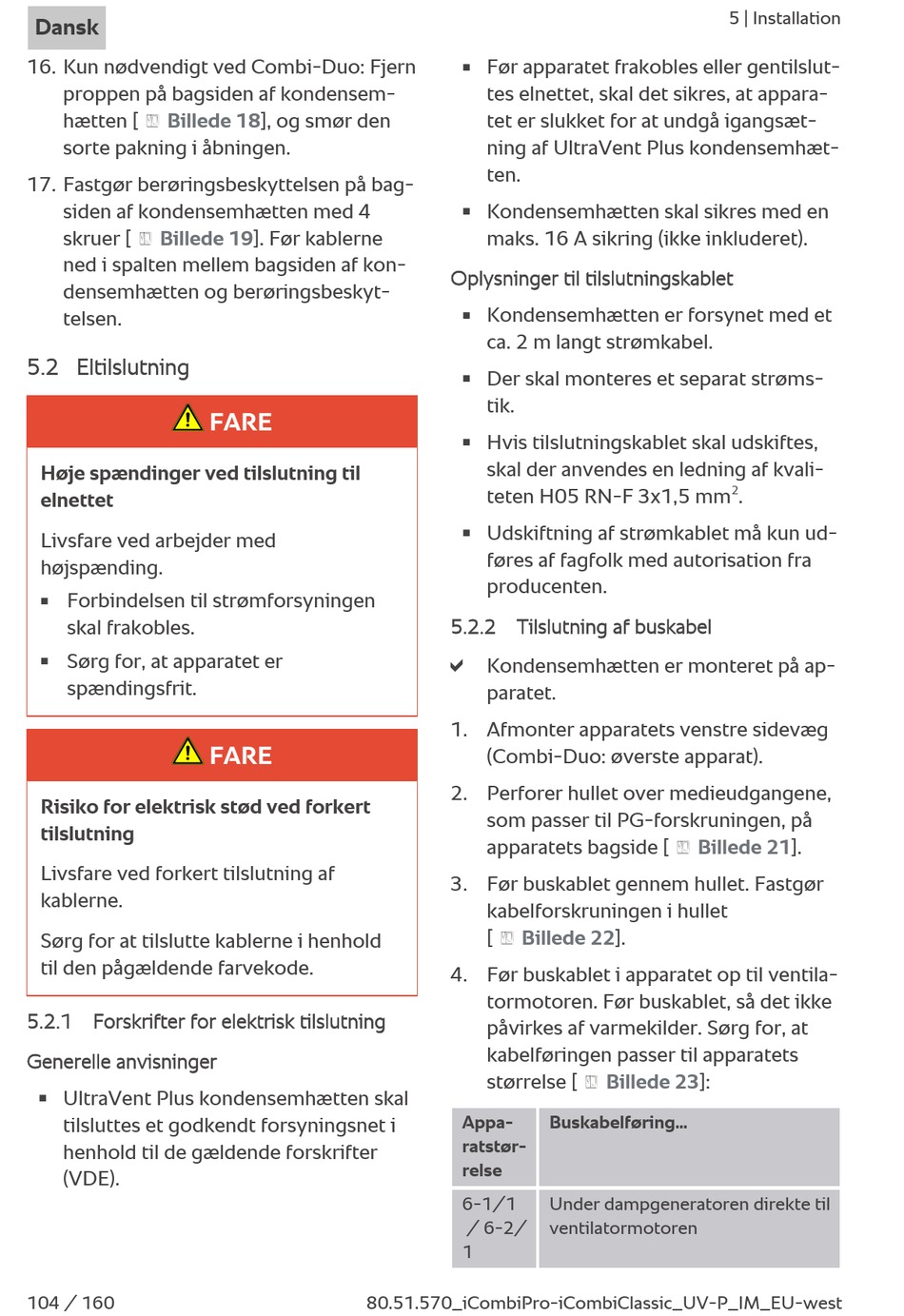

Dansk
16. Kun nødvendigt ved Combi-Duo: Fjern
proppen på bagsiden af kondensem-
hætten [
Billede
sorte pakning i åbningen.
17. Fastgør berøringsbeskyttelsen på bag-
siden af kondensemhætten med 4
skruer [
Billede
ned i spalten mellem bagsiden af kon-
densemhætten og berøringsbeskyt-
telsen.
5.2 Eltilslutning
Høje spændinger ved tilslutning til
elnettet
Livsfare ved arbejder med
højspænding.
Forbindelsen til strømforsyningen
n
skal frakobles.
Sørg for, at apparatet er
n
spændingsfrit.
Risiko for elektrisk stød ved forkert
tilslutning
Livsfare ved forkert tilslutning af
kablerne.
Sørg for at tilslutte kablerne i henhold
til den pågældende farvekode.
5.2.1 Forskrifter for elektrisk tilslutning
Generelle anvisninger
UltraVent Plus kondensemhætten skal
n
tilsluttes et godkendt forsyningsnet i
henhold til de gældende forskrifter
(VDE).
104 / 160
18], og smør den
19]. Før kablerne
FARE
FARE
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
Før apparatet frakobles eller gentilslut-
n
tes elnettet, skal det sikres, at appara-
tet er slukket for at undgå igangsæt-
ning af UltraVent Plus kondensemhæt-
ten.
Kondensemhætten skal sikres med en
n
maks. 16 A sikring (ikke inkluderet).
Oplysninger til tilslutningskablet
Kondensemhætten er forsynet med et
n
ca. 2 m langt strømkabel.
Der skal monteres et separat strøms-
n
tik.
Hvis tilslutningskablet skal udskiftes,
n
skal der anvendes en ledning af kvali-
teten H05 RN-F 3x1,5 mm
Udskiftning af strømkablet må kun ud-
n
føres af fagfolk med autorisation fra
producenten.
5.2.2 Tilslutning af buskabel
a
Kondensemhætten er monteret på ap-
paratet.
1. Afmonter apparatets venstre sidevæg
(Combi-Duo: øverste apparat).
2. Perforer hullet over medieudgangene,
som passer til PG-forskruningen, på
apparatets bagside [
3. Før buskablet gennem hullet. Fastgør
kabelforskruningen i hullet
[
Billede
22].
4. Før buskablet i apparatet op til ventila-
tormotoren. Før buskablet, så det ikke
påvirkes af varmekilder. Sørg for, at
kabelføringen passer til apparatets
størrelse [
Billede
Appa-
Buskabelføring...
ratstør-
relse
6-1/1
Under dampgeneratoren direkte til
/ 6-2/
ventilatormotoren
1
5 | Installation
2
.
Billede
21].
23]:
