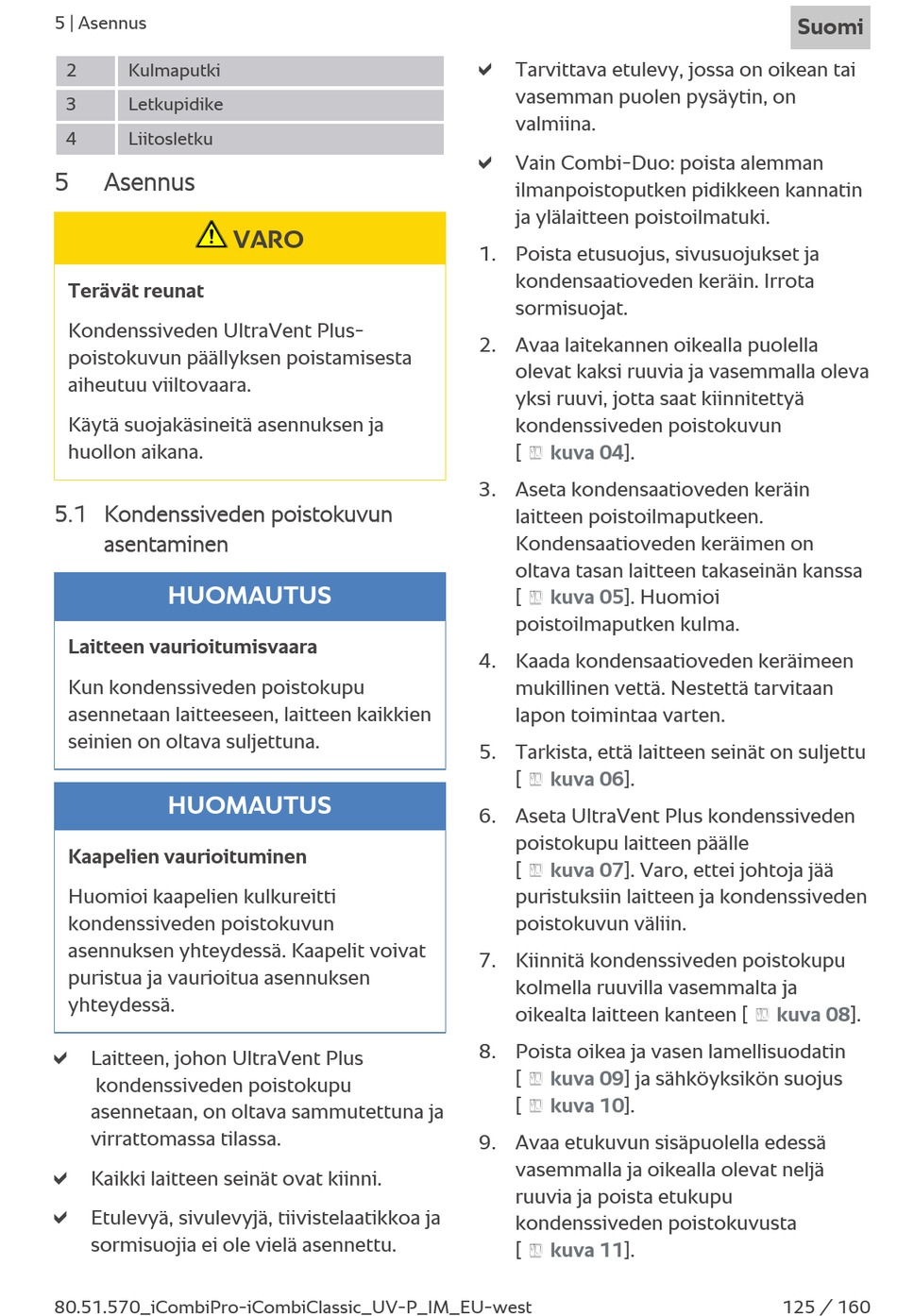

Asennus
Terävät reunat
Kondenssiveden UltraVent Plus-
poistokuvun päällyksen poistamisesta
aiheutuu viiltovaara.
Käytä suojakäsineitä asennuksen ja
huollon aikana.
5.1 Kondenssiveden poistokuvun
asentaminen
HUOMAUTUS
Laitteen vaurioitumisvaara
Kun kondenssiveden poistokupu
asennetaan laitteeseen, laitteen kaikkien
seinien on oltava suljettuna.
HUOMAUTUS
Kaapelien vaurioituminen
Huomioi kaapelien kulkureitti
kondenssiveden poistokuvun
asennuksen yhteydessä. Kaapelit voivat
puristua ja vaurioitua asennuksen
yhteydessä.
a
Laitteen, johon UltraVent Plus
kondenssiveden poistokupu
asennetaan, on oltava sammutettuna ja
virrattomassa tilassa.
a
Kaikki laitteen seinät ovat kiinni.
a
Etulevyä, sivulevyjä, tiivistelaatikkoa ja
sormisuojia ei ole vielä asennettu.
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
VARO
a
Tarvittava etulevy, jossa on oikean tai
vasemman puolen pysäytin, on
valmiina.
a
Vain Combi-Duo: poista alemman
ilmanpoistoputken pidikkeen kannatin
ja ylälaitteen poistoilmatuki.
1. Poista etusuojus, sivusuojukset ja
kondensaatioveden keräin. Irrota
sormisuojat.
2. Avaa laitekannen oikealla puolella
olevat kaksi ruuvia ja vasemmalla oleva
yksi ruuvi, jotta saat kiinnitettyä
kondenssiveden poistokuvun
[
kuva
04].
3. Aseta kondensaatioveden keräin
laitteen poistoilmaputkeen.
Kondensaatioveden keräimen on
oltava tasan laitteen takaseinän kanssa
[
kuva
05]. Huomioi
poistoilmaputken kulma.
4. Kaada kondensaatioveden keräimeen
mukillinen vettä. Nestettä tarvitaan
lapon toimintaa varten.
5. Tarkista, että laitteen seinät on suljettu
[
kuva
06].
6. Aseta UltraVent Plus kondenssiveden
poistokupu laitteen päälle
[
kuva
07]. Varo, ettei johtoja jää
puristuksiin laitteen ja kondenssiveden
poistokuvun väliin.
7. Kiinnitä kondenssiveden poistokupu
kolmella ruuvilla vasemmalta ja
oikealta laitteen kanteen [
8. Poista oikea ja vasen lamellisuodatin
[
kuva
09] ja sähköyksikön suojus
[
kuva
10].
9. Avaa etukuvun sisäpuolella edessä
vasemmalla ja oikealla olevat neljä
ruuvia ja poista etukupu
kondenssiveden poistokuvusta
[
kuva
11].
