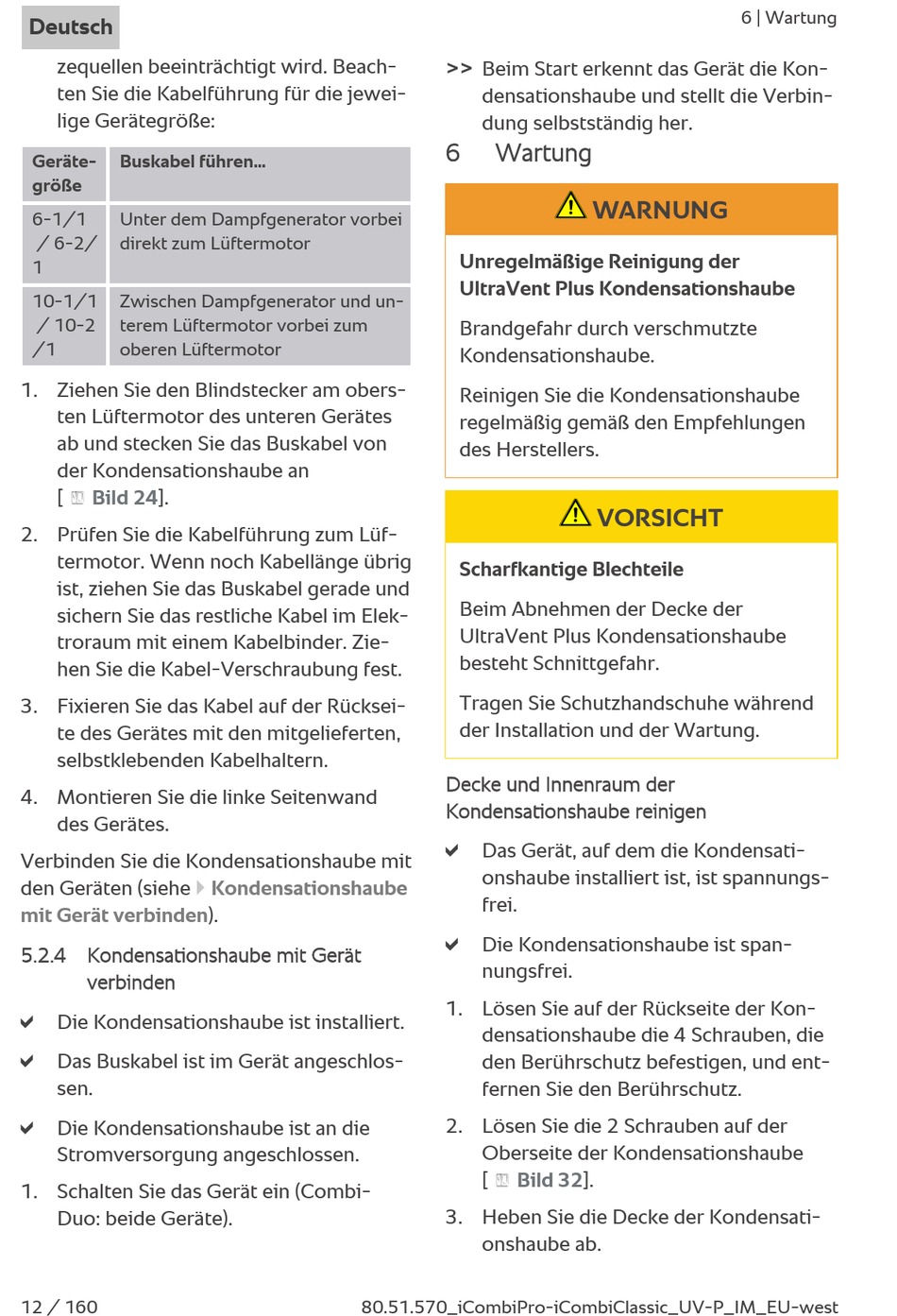

zequellen beeinträchtigt wird. Beach-
ten Sie die Kabelführung für die jewei-
lige Gerätegröße:
Geräte-
Buskabel führen...
größe
6-1/1
Unter dem Dampfgenerator vorbei
/ 6-2/
direkt zum Lüftermotor
1
10-1/1
Zwischen Dampfgenerator und un-
/ 10-2
terem Lüftermotor vorbei zum
/1
oberen Lüftermotor
1. Ziehen Sie den Blindstecker am obers-
ten Lüftermotor des unteren Gerätes
ab und stecken Sie das Buskabel von
der Kondensationshaube an
[
24].
2. Prüfen Sie die Kabelführung zum Lüf-
termotor. Wenn noch Kabellänge übrig
ist, ziehen Sie das Buskabel gerade und
sichern Sie das restliche Kabel im Elek-
troraum mit einem Kabelbinder. Zie-
hen Sie die Kabel-Verschraubung fest.
3. Fixieren Sie das Kabel auf der Rücksei-
te des Gerätes mit den mitgelieferten,
selbstklebenden Kabelhaltern.
4. Montieren Sie die linke Seitenwand
des Gerätes.
Verbinden Sie die Kondensationshaube mit
den Geräten (siehe
mit Gerät
verbinden).
5.2.4 Kondensationshaube mit Gerät
verbinden
a
Die Kondensationshaube ist installiert.
a
Das Buskabel ist im Gerät angeschlos-
sen.
a
Die Kondensationshaube ist an die
Stromversorgung angeschlossen.
1. Schalten Sie das Gerät ein (Combi-
Duo: beide Geräte).
12 / 160
} Kondensationshaube
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
>>
Beim Start erkennt das Gerät die Kon-
densationshaube und stellt die Verbin-
dung selbstständig her.
6
Wartung
WARNUNG
Unregelmäßige Reinigung der
UltraVent Plus Kondensationshaube
Brandgefahr durch verschmutzte
Kondensationshaube.
Reinigen Sie die Kondensationshaube
regelmäßig gemäß den Empfehlungen
des Herstellers.
VORSICHT
Scharfkantige Blechteile
Beim Abnehmen der Decke der
UltraVent Plus Kondensationshaube
besteht Schnittgefahr.
Tragen Sie Schutzhandschuhe während
der Installation und der Wartung.
Decke und Innenraum der
Kondensationshaube reinigen
a
Das Gerät, auf dem die Kondensati-
onshaube installiert ist, ist spannungs-
frei.
a
Die Kondensationshaube ist span-
nungsfrei.
1. Lösen Sie auf der Rückseite der Kon-
densationshaube die 4 Schrauben, die
den Berührschutz befestigen, und ent-
fernen Sie den Berührschutz.
2. Lösen Sie die 2 Schrauben auf der
Oberseite der Kondensationshaube
[
32].
3. Heben Sie die Decke der Kondensati-
onshaube ab.
6 | Wartung
