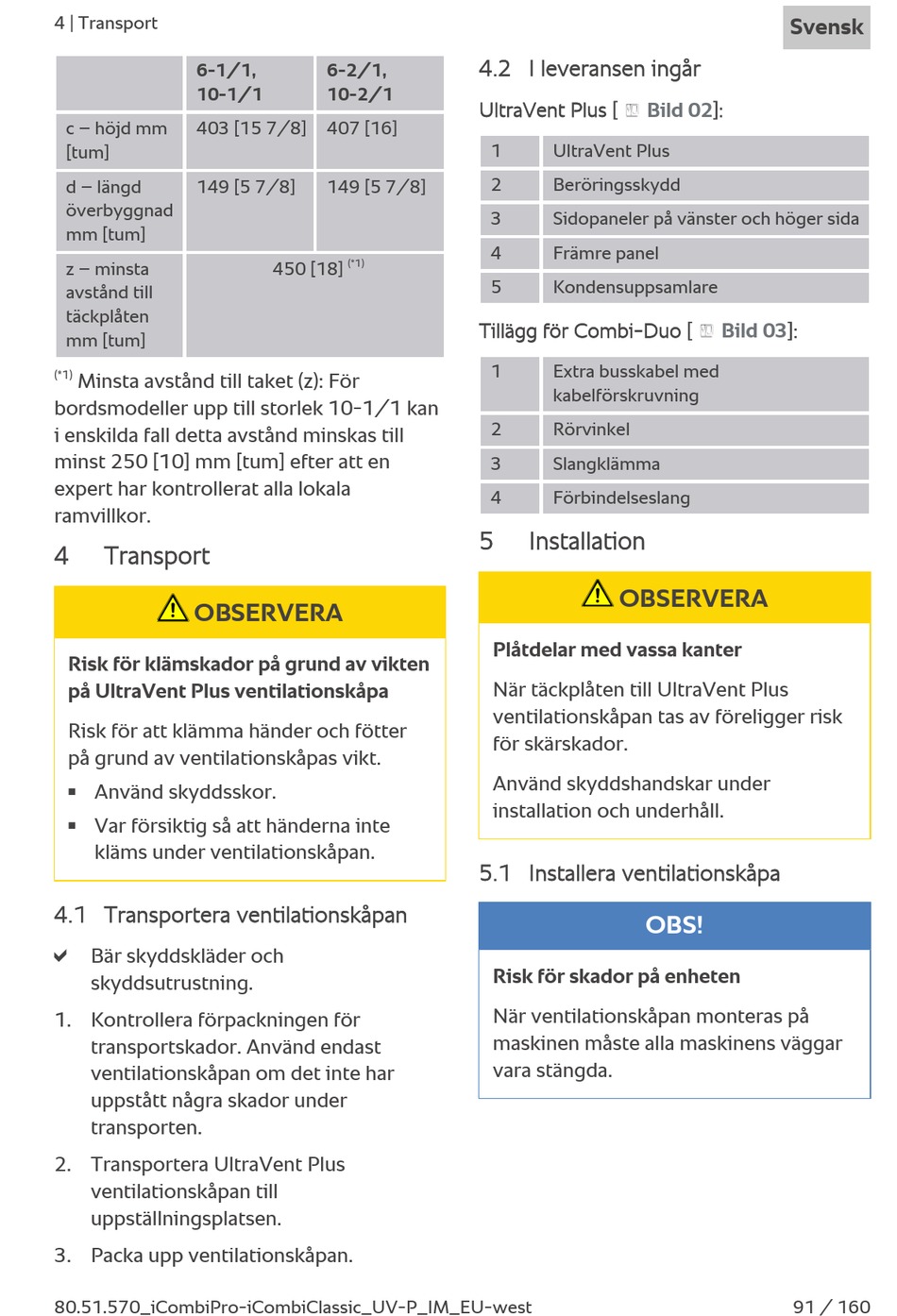

4 | Transport
6-1/1,
10-1/1
c – höjd mm
403 [15 7/8]
[tum]
d – längd
149 [5 7/8]
överbyggnad
mm [tum]
z – minsta
avstånd till
täckplåten
mm [tum]
(*1)
Minsta avstånd till taket (z): För
bordsmodeller upp till storlek 10-1/1 kan
i enskilda fall detta avstånd minskas till
minst 250 [10] mm [tum] efter att en
expert har kontrollerat alla lokala
ramvillkor.
4
Transport
OBSERVERA
Risk för klämskador på grund av vikten
på UltraVent Plus ventilationskåpa
Risk för att klämma händer och fötter
på grund av ventilationskåpas vikt.
Använd skyddsskor.
n
Var försiktig så att händerna inte
n
kläms under ventilationskåpan.
4.1 Transportera ventilationskåpan
a
Bär skyddskläder och
skyddsutrustning.
1. Kontrollera förpackningen för
transportskador. Använd endast
ventilationskåpan om det inte har
uppstått några skador under
transporten.
2. Transportera UltraVent Plus
ventilationskåpan till
uppställningsplatsen.
3. Packa upp ventilationskåpan.
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
6-2/1,
10-2/1
407 [16]
149 [5 7/8]
(*1)
450 [18]
4.2 I leveransen ingår
UltraVent Plus [
1
UltraVent Plus
2
Beröringsskydd
3
Sidopaneler på vänster och höger sida
4
Främre panel
5
Kondensuppsamlare
Tillägg för Combi-Duo [
1
Extra busskabel med
kabelförskruvning
2
Rörvinkel
3
Slangklämma
4
Förbindelseslang
5
Installation
OBSERVERA
Plåtdelar med vassa kanter
När täckplåten till UltraVent Plus
ventilationskåpan tas av föreligger risk
för skärskador.
Använd skyddshandskar under
installation och underhåll.
5.1 Installera ventilationskåpa
OBS!
Risk för skador på enheten
När ventilationskåpan monteras på
maskinen måste alla maskinens väggar
vara stängda.
Svensk
02]:
03]:
91 / 160
