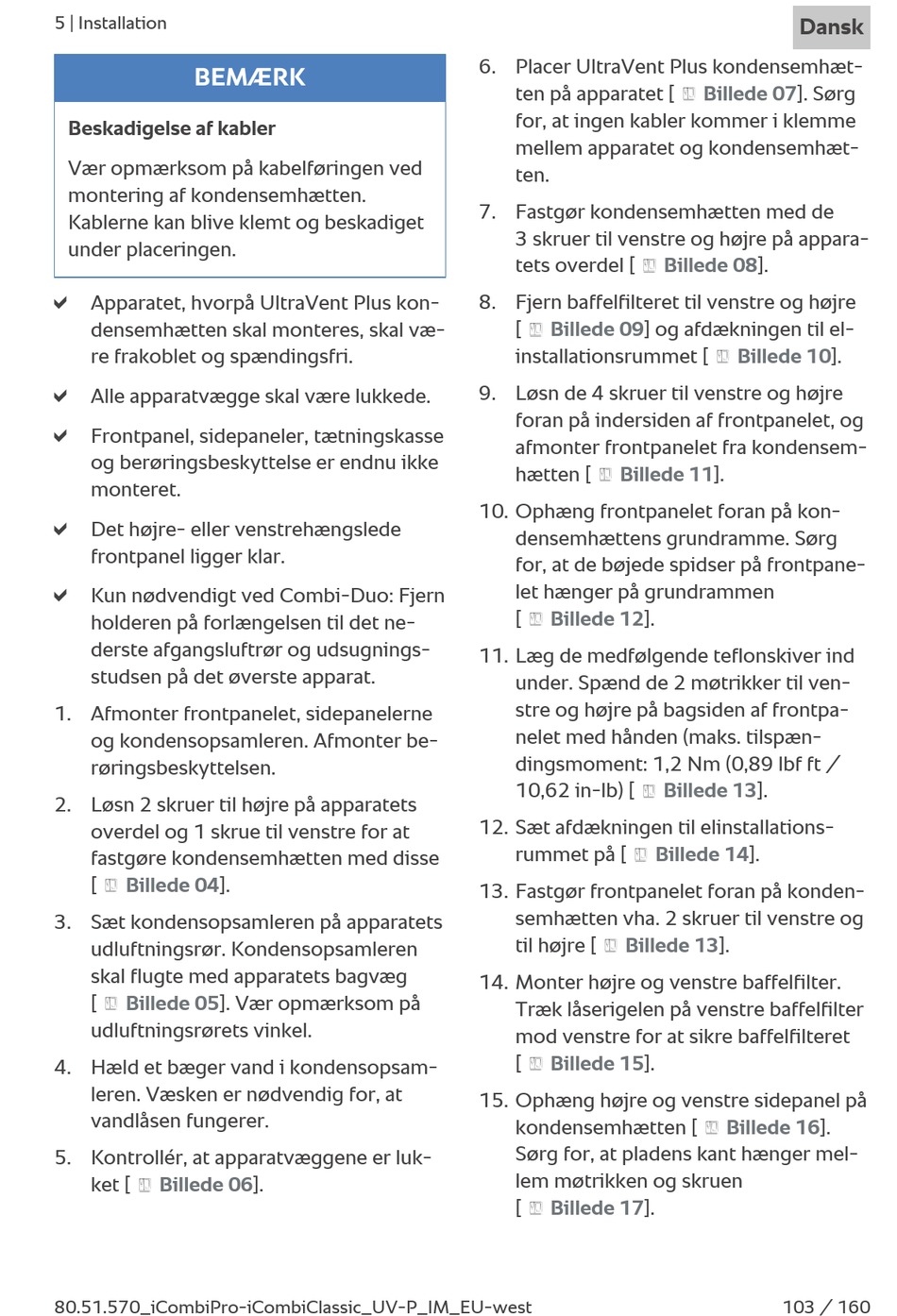

5 | Installation
BEMÆRK
Beskadigelse af kabler
Vær opmærksom på kabelføringen ved
montering af kondensemhætten.
Kablerne kan blive klemt og beskadiget
under placeringen.
a
Apparatet, hvorpå UltraVent Plus kon-
densemhætten skal monteres, skal væ-
re frakoblet og spændingsfri.
a
Alle apparatvægge skal være lukkede.
a
Frontpanel, sidepaneler, tætningskasse
og berøringsbeskyttelse er endnu ikke
monteret.
a
Det højre- eller venstrehængslede
frontpanel ligger klar.
a
Kun nødvendigt ved Combi-Duo: Fjern
holderen på forlængelsen til det ne-
derste afgangsluftrør og udsugnings-
studsen på det øverste apparat.
1. Afmonter frontpanelet, sidepanelerne
og kondensopsamleren. Afmonter be-
røringsbeskyttelsen.
2. Løsn 2 skruer til højre på apparatets
overdel og 1 skrue til venstre for at
fastgøre kondensemhætten med disse
[
Billede
04].
3. Sæt kondensopsamleren på apparatets
udluftningsrør. Kondensopsamleren
skal flugte med apparatets bagvæg
[
Billede
05]. Vær opmærksom på
udluftningsrørets vinkel.
4. Hæld et bæger vand i kondensopsam-
leren. Væsken er nødvendig for, at
vandlåsen fungerer.
5. Kontrollér, at apparatvæggene er luk-
ket [
Billede
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
06].
6. Placer UltraVent Plus kondensemhæt-
ten på apparatet [
for, at ingen kabler kommer i klemme
mellem apparatet og kondensemhæt-
ten.
7. Fastgør kondensemhætten med de
3 skruer til venstre og højre på appara-
tets overdel [
8. Fjern baffelfilteret til venstre og højre
[
Billede
09] og afdækningen til el-
installationsrummet [
9. Løsn de 4 skruer til venstre og højre
foran på indersiden af frontpanelet, og
afmonter frontpanelet fra kondensem-
hætten [
Billede
10. Ophæng frontpanelet foran på kon-
densemhættens grundramme. Sørg
for, at de bøjede spidser på frontpane-
let hænger på grundrammen
[
Billede
12].
11. Læg de medfølgende teflonskiver ind
under. Spænd de 2 møtrikker til ven-
stre og højre på bagsiden af frontpa-
nelet med hånden (maks. tilspæn-
dingsmoment: 1,2 Nm (0,89 lbf ft /
10,62 in-lb) [
12. Sæt afdækningen til elinstallations-
rummet på [
13. Fastgør frontpanelet foran på konden-
semhætten vha. 2 skruer til venstre og
til højre [
Billede
14. Monter højre og venstre baffelfilter.
Træk låserigelen på venstre baffelfilter
mod venstre for at sikre baffelfilteret
[
Billede
15].
15. Ophæng højre og venstre sidepanel på
kondensemhætten [
Sørg for, at pladens kant hænger mel-
lem møtrikken og skruen
[
Billede
17].
Dansk
Billede
07]. Sørg
Billede
08].
Billede
10].
11].
Billede
13].
Billede
14].
13].
Billede
16].
