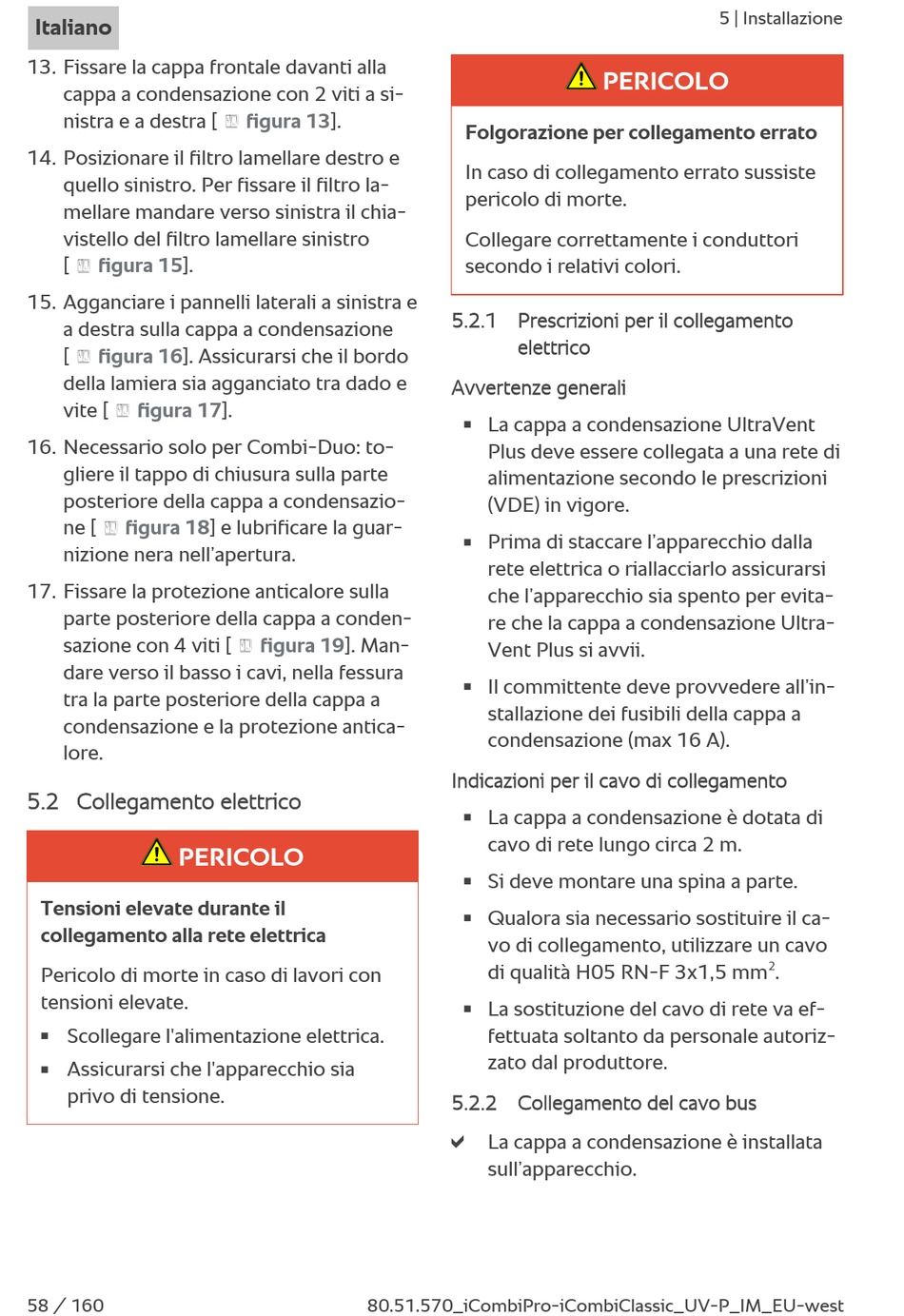

Rational UltraVent Plus Serie Installationsanleitung Seite 58

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
Italiano
13. Fissare la cappa frontale davanti alla
cappa a condensazione con 2 viti a si-
nistra e a destra [
14. Posizionare il filtro lamellare destro e
quello sinistro. Per fissare il filtro la-
mellare mandare verso sinistra il chia-
vistello del filtro lamellare sinistro
[
figura
15].
15. Agganciare i pannelli laterali a sinistra e
a destra sulla cappa a condensazione
[
figura
16]. Assicurarsi che il bordo
della lamiera sia agganciato tra dado e
vite [
figura
17].
16. Necessario solo per Combi-Duo: to-
gliere il tappo di chiusura sulla parte
posteriore della cappa a condensazio-
ne [
figura
18] e lubrificare la guar-
nizione nera nell'apertura.
17. Fissare la protezione anticalore sulla
parte posteriore della cappa a conden-
sazione con 4 viti [
dare verso il basso i cavi, nella fessura
tra la parte posteriore della cappa a
condensazione e la protezione antica-
lore.
5.2 Collegamento elettrico
PERICOLO
Tensioni elevate durante il
collegamento alla rete elettrica
Pericolo di morte in caso di lavori con
tensioni elevate.
Scollegare l'alimentazione elettrica.
n
Assicurarsi che l'apparecchio sia
n
privo di tensione.
58 / 160
figura
13].
figura
19]. Man-
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
PERICOLO
Folgorazione per collegamento errato
In caso di collegamento errato sussiste
pericolo di morte.
Collegare correttamente i conduttori
secondo i relativi colori.
5.2.1 Prescrizioni per il collegamento
elettrico
Avvertenze generali
La cappa a condensazione UltraVent
n
Plus deve essere collegata a una rete di
alimentazione secondo le prescrizioni
(VDE) in vigore.
Prima di staccare l'apparecchio dalla
n
rete elettrica o riallacciarlo assicurarsi
che l'apparecchio sia spento per evita-
re che la cappa a condensazione Ultra-
Vent Plus si avvii.
Il committente deve provvedere all'in-
n
stallazione dei fusibili della cappa a
condensazione (max 16 A).
Indicazioni per il cavo di collegamento
La cappa a condensazione è dotata di
n
cavo di rete lungo circa 2 m.
Si deve montare una spina a parte.
n
Qualora sia necessario sostituire il ca-
n
vo di collegamento, utilizzare un cavo
di qualità H05 RN-F 3x1,5 mm
La sostituzione del cavo di rete va ef-
n
fettuata soltanto da personale autoriz-
zato dal produttore.
5.2.2 Collegamento del cavo bus
a
La cappa a condensazione è installata
sull'apparecchio.
5 | Installazione
