SATEL
• Sie können ein 230-VAC-Gerät bis zu 2300 W an die Steckdose anschließen (verwenden
Sie den Stecker nicht zur Steuerung von Geräten, deren Stromverbrauch höher als 10 A
ist).
Bei anderen als ohmschen Lasten sollte sie 3 A bei 230 VAC nicht überschreiten. Der
Leistungsfaktor (cosφ) muss gleich oder größer als 0,4 sein.
Inbetriebnahme des Smart Plug
Starten Sie die Be Wave-App und fügen Sie den Stecker zum System hinzu. Wenn eine
Aufforderung zum Einschalten des Geräts angezeigt wird, schließen Sie den Stecker an die
230-VAC-Steckdose an.
4.4.17 Installation des Smart 2-CH-Relais
Das Gerät sollte von qualifiziertem Personal installiert werden.
Trennen Sie das Gerät von der Stromversorgung, bevor Sie elektrische Anschlüsse
vornehmen.
Schließen Sie das Steuergerät gemäß den geltenden Normen an ein
Einphasennetz an.
Nehmen Sie das Steuergerät nicht aus dem Gehäuse. Die Installation des
Reglers ohne Gehäuse oder mit einem beschädigten Gehäuse birgt die Gefahr
eines Stromschlags und kann das Gerät beschädigen.

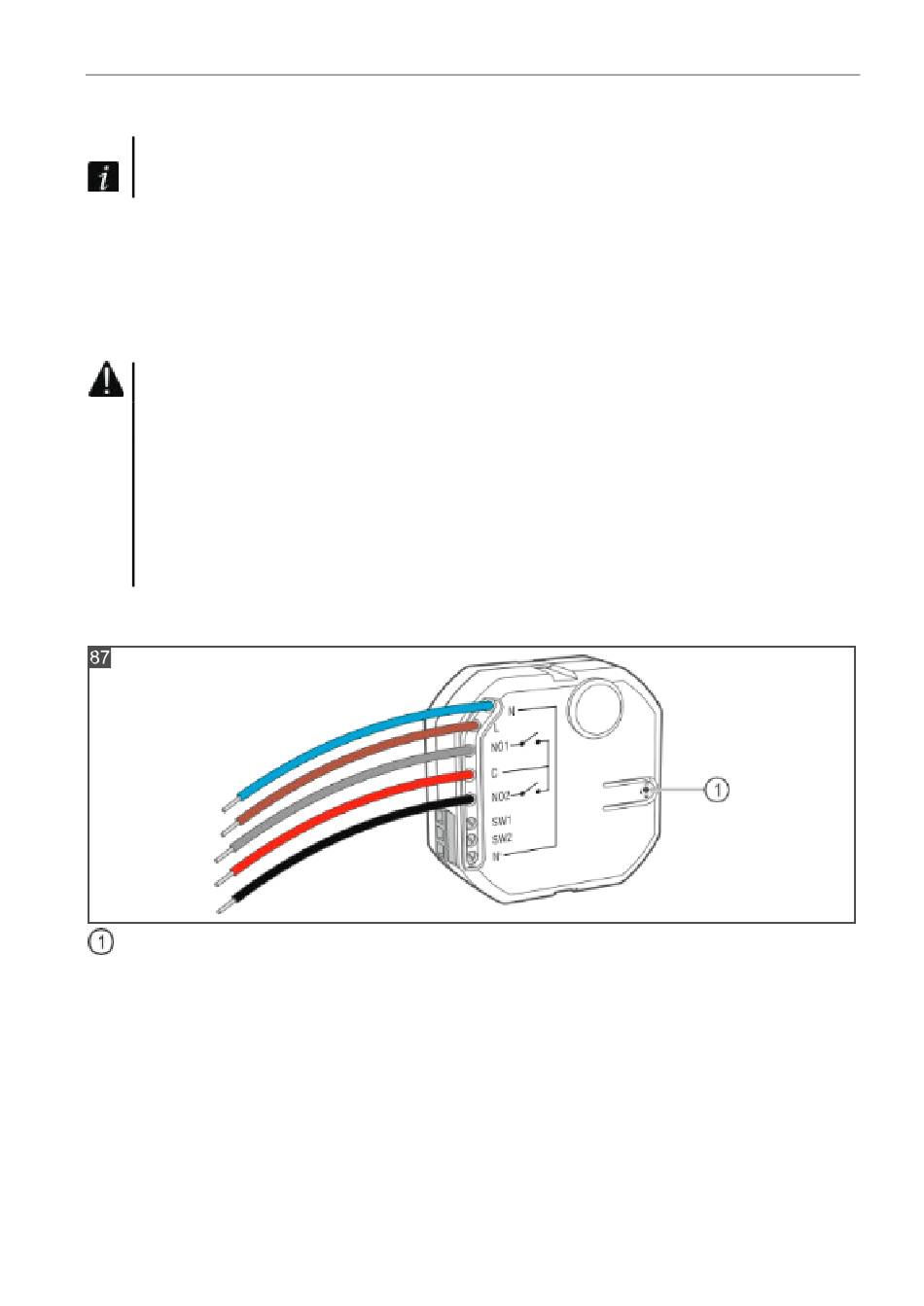

Beschreibung des Smart 2-CH-Relais
Taste verwendet:
– das Steuergerät im System zu registrieren - drücken Sie beim Hinzufügen des Steuergeräts
zum System,
– Registrierung sperren/freigeben - Halten Sie die Taste 10 Sekunden lang gedrückt, um
die Möglichkeit zu sperren/freizugeben, das Steuergerät dem System hinzuzufügen.
Drähte
N [blau] -für den Anschluss des Nullleiters der 230 VAC-Versorgung.
L [braun] -für den Anschluss des 230-VAC-Versorgungsleiters.
NO1 [grau] -Schließer des Relaisausgangs 1 (normalerweise ist er vom gemeinsamen
Kontakt C getrennt - leitet keinen Strom).
NO2 [schwarz] -Schließer des Relaisausgangs 2 (normalerweise ist er vom gemeinsamen
Kontakt C getrennt - leitet keinen Strom).
C [rot] -Gemeinsamer Kontakt C der Relaisausgänge.
