SATEL
Dübel, die speziell für die Montagefläche vorgesehen sind (anders für Beton- oder
Ziegelwände, anders für Gipswände usw.).

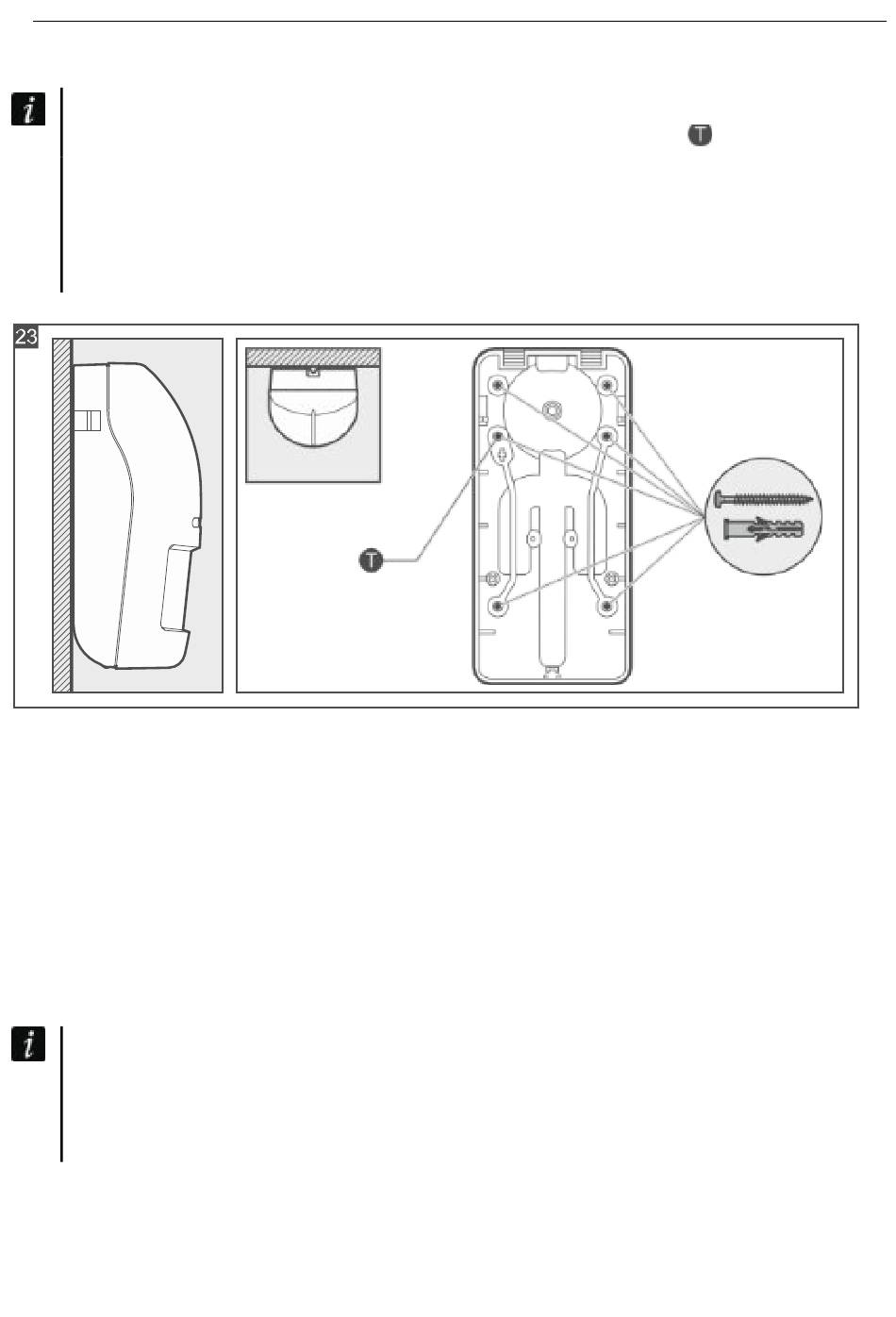

Damit der Melder die Entfernung von der Oberfläche / Halterung erkennt, ziehen Sie
die Schraube an der Stelle an, die in der Abbildung mit dem Symbol
gekennzeichnet ist.
Der Melder muss die Entfernung von der Oberfläche / Halterung erkennen, wenn er die
Anforderungen der Norm EN 50131 für Klasse 2 erfüllen soll.
Die Halterungen sind separat erhältlich. Der Halterungssatz BRACKET C umfasst den
Winkelhalter und den Kugelhalter.
4. Setzen Sie das Elektronikmodul in den Gehäusesockel und befestigen Sie es mit Schrauben.
5. Wenn Sie den Melder auf einer Halterung montiert und einen zusätzlichen
Sabotageschalter verwendet haben (Anforderung der Norm EN 50131 für Klasse 2):
– Schrauben Sie die Drähte des Sabotagekontakts an die TMP-Klemmen (schwarzer
Draht an eine Klemme, blauer Draht an die andere),
– Entfernen Sie die Brücke von den Stiften unter den Klemmen.
6. Starten Sie die Be Wave-App und fügen Sie den Melder zum System hinzu. Wenn eine
Aufforderung zum Einschalten des Geräts angezeigt wird, legen Sie die Batterie in den
Melder ein. Sichern Sie die Batterie mit dem in der Verpackung enthaltenen Clip.
7. Schließen Sie das Gehäuse und verriegeln Sie es mit einer Schraube.
Montage mit Winkelhalterung
Wenn der Melder das Entfernen der Halterung von der Oberfläche nicht erkennen soll,
müssen Sie den zusätzlichen Sabotageschalter nicht anbringen (überspringen Sie die
Schritte zu seiner Installation).
Der Melder muss das Entfernen des Bügels von der Oberfläche erkennen, wenn er die
Anforderungen der Norm EN 50131 für Klasse 2 erfüllen soll.
1. Legen Sie den Winkel an die Wand und markieren Sie die Position der Befestigungslöcher.
2. Bohren Sie die Löcher für die Dübel (Anker) in die Oberfläche. Wählen Sie Dübel aus, die
speziell für die Montagefläche vorgesehen sind (andere für Beton- oder Ziegelwände,
andere für Gipswände, usw.).
3. Befestigen Sie die Winkelhalterung mit Schrauben an der Oberfläche.
Smart HUB Plus ● Smart HUB 38
