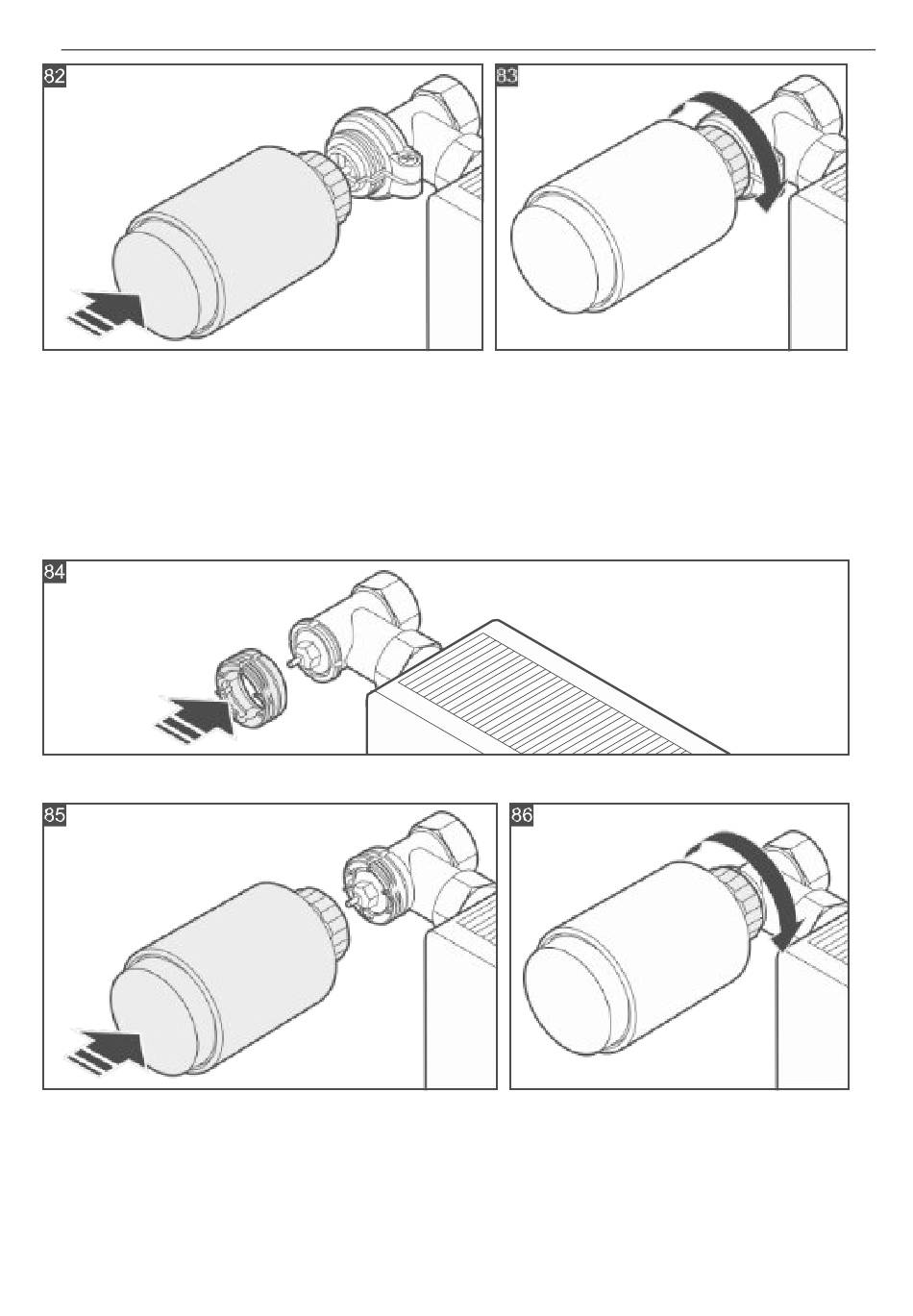

4. Ziehen Sie den Thermostat am Adapter fest (Abb. 83).
5. Wenn der Thermostat nur locker auf dem Ventil sitzt, verwenden Sie den Reduzierring.
Schrauben Sie den T h e r m o s t a t ab, legen Sie den Reduzierring in den Flansch
(Abb. 72) und wiederholen Sie die Punkte 3 und 4.
Montage auf Danfoss RAVL-Ventil
1. Montieren Sie den Adapter auf die Armatur. Drücken Sie ihn gegen die Flanschfläche des Ventils
(Abb. 84).
2. Setzen Sie den Thermostat auf das Ventil (Abb. 85).
3. Ziehen Sie den Thermostat am Adapter fest (Abb. 86).
4. Wenn der Thermostat lose auf dem Ventil sitzt, verwenden Sie den Reduzierring.
Schrauben Sie den T h e r m o s t a t ab, setzen Sie den Reduzierring in den Flansch
ein (Abb. 72) und wiederholen Sie dann die Punkte 2 und 3.
4.4.16 Installation des Smart Plug
Installationshinweise für den
Smart Plug
