3. Ziehen Sie den Thermostat am Adapter fest (Abb. 77).
4. Wenn der Thermostat lose auf dem Ventil sitzt, verwenden Sie den Reduzierring.
Schrauben Sie den T h e r m o s t a t ab, setzen Sie den Reduzierring in den Flansch
ein (Abb. 72) und wiederholen Sie dann die Punkte 2 und 3.

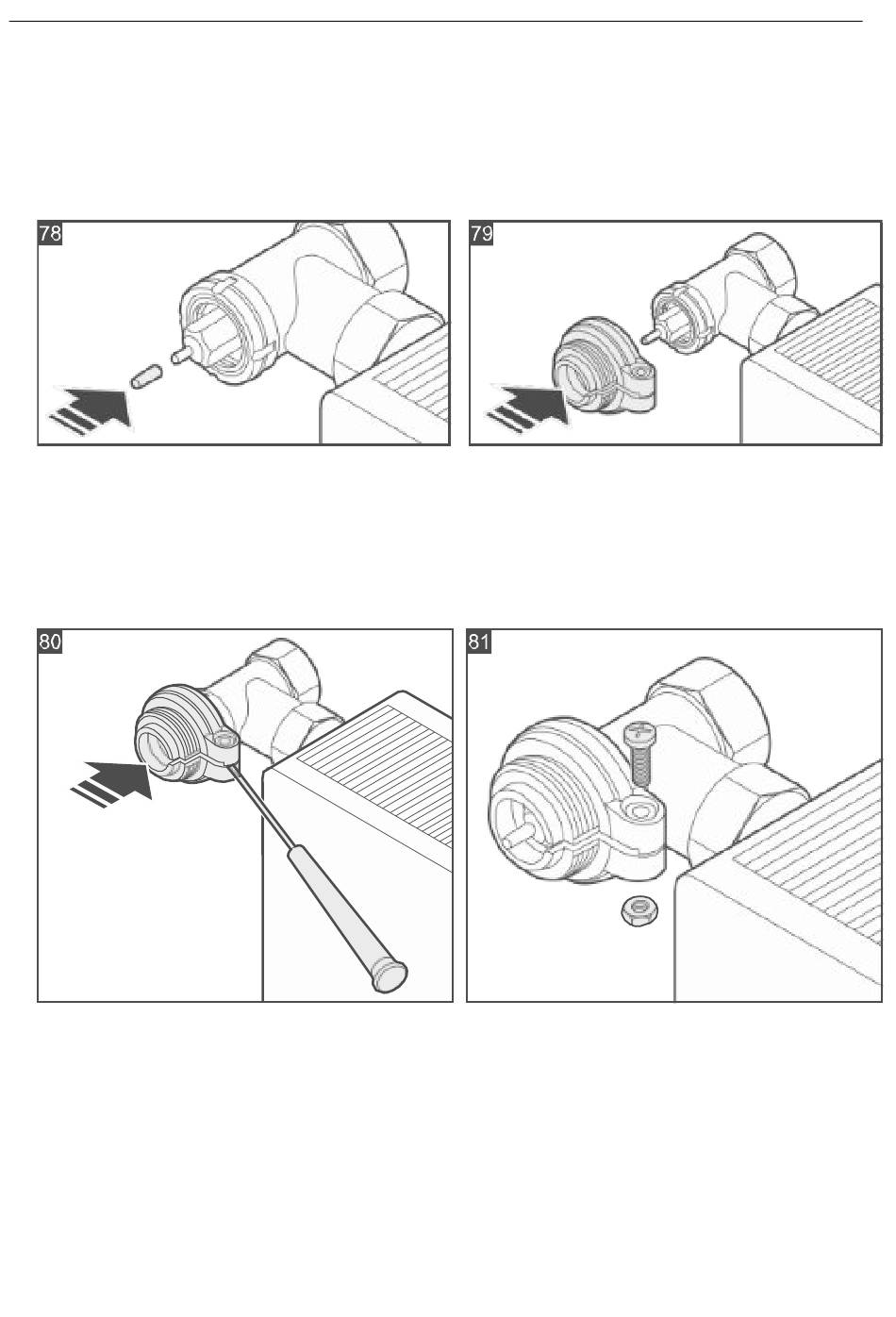

Montage auf Danfoss RAV-Ventil
1. Setzen Sie die Kappe auf den Ventilstift (Abb. 78).
2. Befestigen Sie den Adapter auf dem Ventil.
2.1. Setzen Sie den Adapter auf das Ventil (Abb. 79).
2.2. Biegen Sie die Adapterklemme mit einem Schraubendreher auf und drücken Sie den
Adapter gegen die Ventilflanschfläche (Abb. 80).
2.3. Sichern Sie die Adapterklemme mit einer Schraube (Abb. 81).
3. Setzen Sie den Thermostat auf das Ventil (Abb. 82).
