Beschreibung der Smart Blinds
Taste verwendet:
– das Steuergerät im System zu registrieren - drücken Sie beim Hinzufügen des Steuergeräts zum
System,
– Registrierung sperren/freigeben - Halten Sie die Taste 10 Sekunden lang gedrückt, um
die Möglichkeit, das Steuergerät zum System hinzuzufügen, zu sperren/freizugeben.

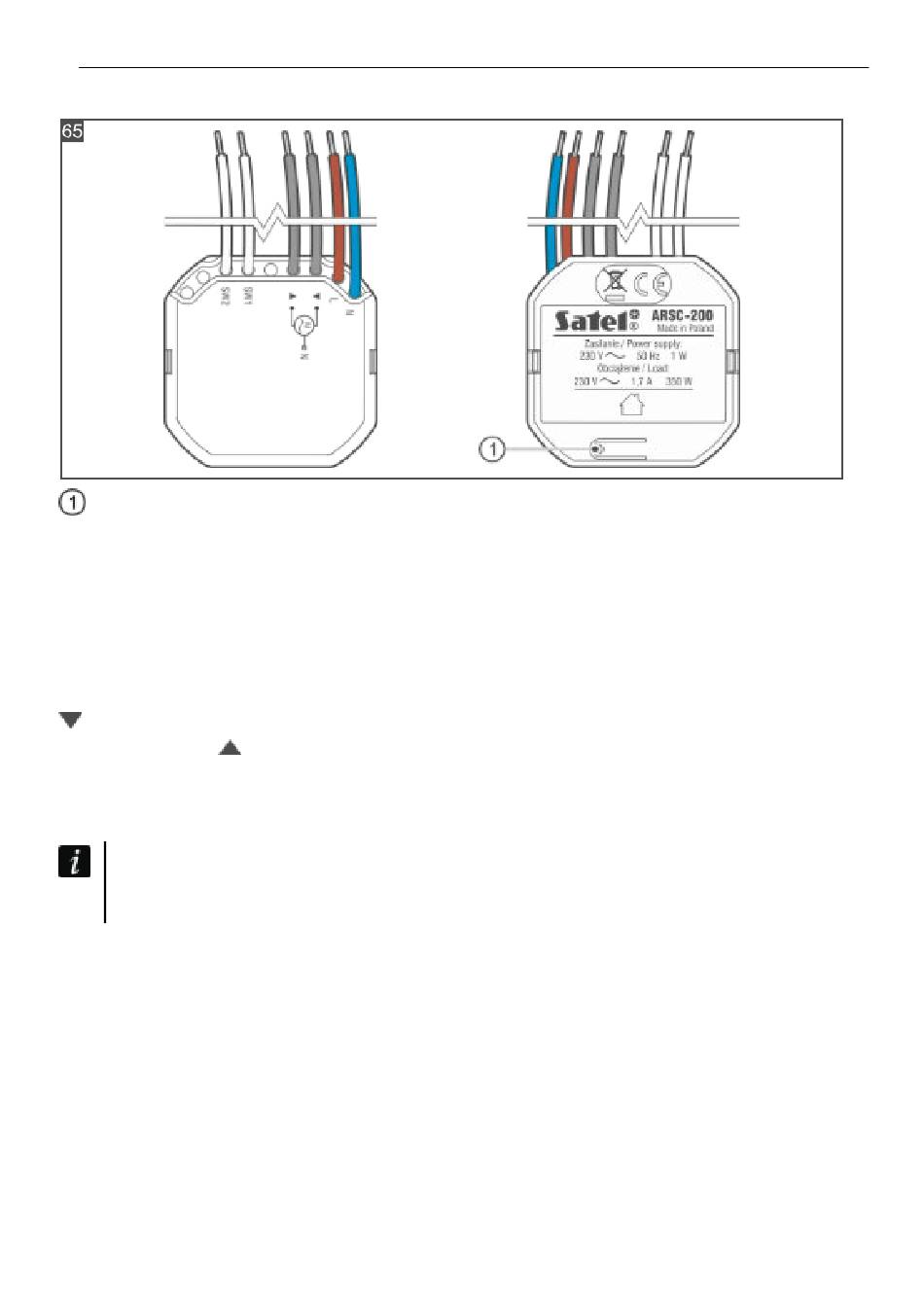

Drähte
N [blau] -für den Anschluss des Nullleiters der 230 VAC-Versorgung.
L [braun] -für den Anschluss des 230-VAC-Versorgungsleiters.
[grau] -für den Anschluss des Jalousie-/Rollladenmotors -
Abwärtsbewegung.
Rollladenmotors - Aufwärtsbewegung.
SW1 [weiß] -Steuereingang 1.
SW2 [weiß] -Steuereingang 2.
Schließen Sie nicht mehr als einen Jalousie-/Rollladenmotor an die Steuerung an.
Die Eingänge des Reglers sind nicht galvanisch getrennt.
Installationshinweise für die Smart Blinds
• Das Steuergerät sollte in Innenräumen mit normaler Luftfeuchtigkeit installiert werden.
• Der Stromkreis, an den das Steuergerät angeschlossen werden soll, muss einen
geeigneten Schutz aufweisen.
• Installieren Sie das Steuergerät in einer elektrischen Anschlussdose (eine tiefe
Anschlussdose mit einem Durchmesser von mindestens 60 mm).
• Für den Anschluss der Drähte sind Schraubklemmen, Spleißverbinder usw. zu verwenden.
• Sie können einen 230 VAC Jalousie-/Rollladenmotor mit Endschaltern an die Steuerung
anschließen. Die Stromaufnahme des Motors darf 1,7 A nicht überschreiten.
• An die Eingänge der Steuerung können Sie einen Doppeltaster oder einen
Rollladenschalter anschließen. Der Taster ist die bevorzugte Wahl. Er bietet mehr
Funktionalität.
• Verwenden Sie für den Anschluss des Tasters / Schalters flexible Drähte mit einem
Querschnitt von 0,5-0,75 mm
