3. Wenn der Thermostat nur locker auf dem Ventil sitzt, verwenden Sie den Reduzierring.
Schrauben Sie den T h e r m o s t a t ab, setzen Sie den Reduzierring in den Flansch
ein (Abb. 72) und wiederholen Sie dann die Punkte 1 und 2.

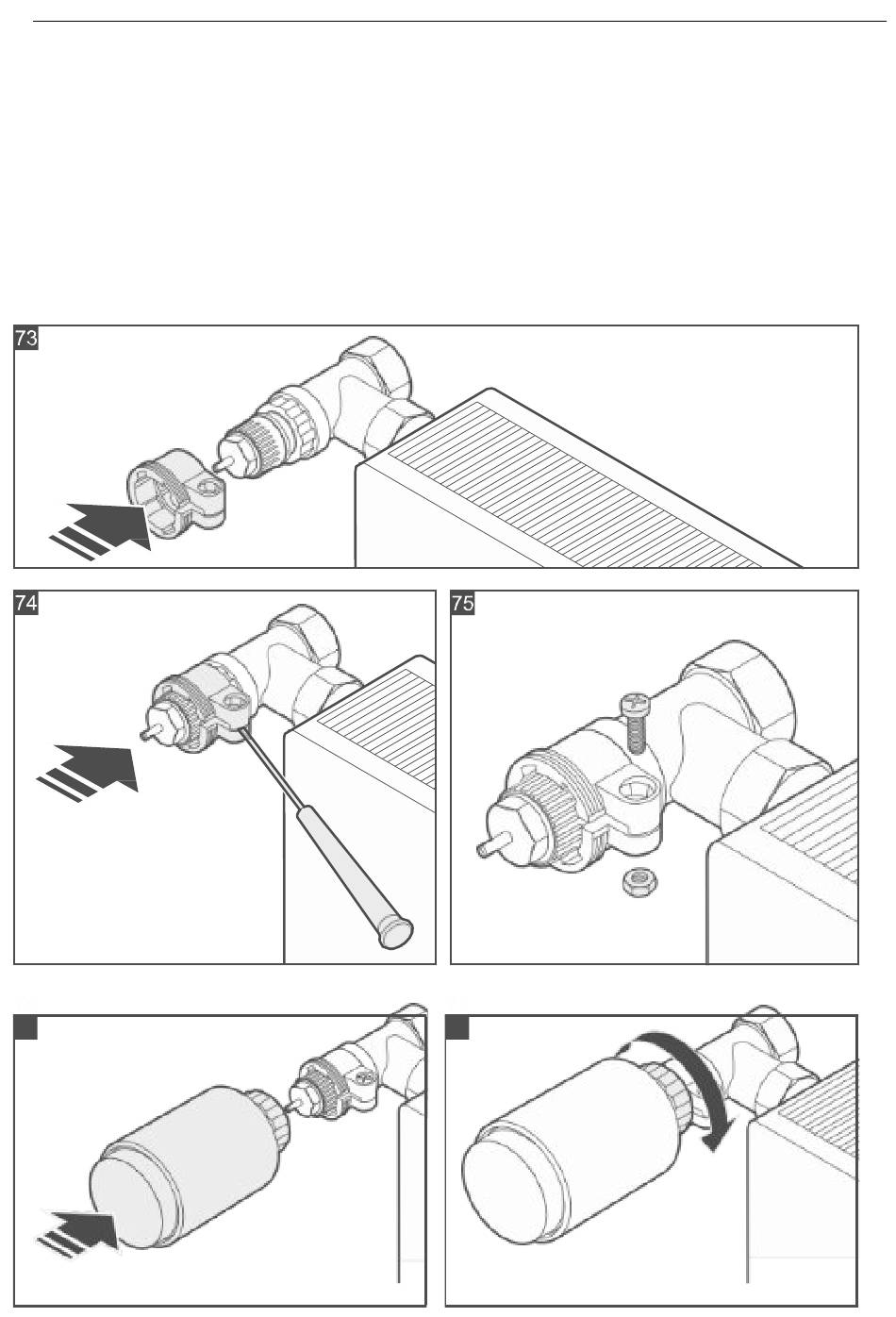

Montage auf Danfoss RA-Ventil
1. Befestigen Sie den Adapter auf dem Ventil.
1.1. Setzen Sie den Adapter auf das Ventil (Abb. 73).
1.2. Biegen Sie die Adapterklemme mit einem Schraubendreher auf und drücken Sie den
Adapter gegen den Ventilflansch (Abb. 74). Achten Sie darauf, dass die Erhebungen
im Inneren des Adapters mit den Kerben am Ventilgehäuse übereinstimmen.
1.3. Sichern Sie die Adapterklemme mit einer Schraube (Abb. 75).
2. Setzen Sie den Thermostat auf das Ventil (Abb. 76).
