Satel BE WAVE Smart HUB Plus Bedienungsanleitung Seite 41

39

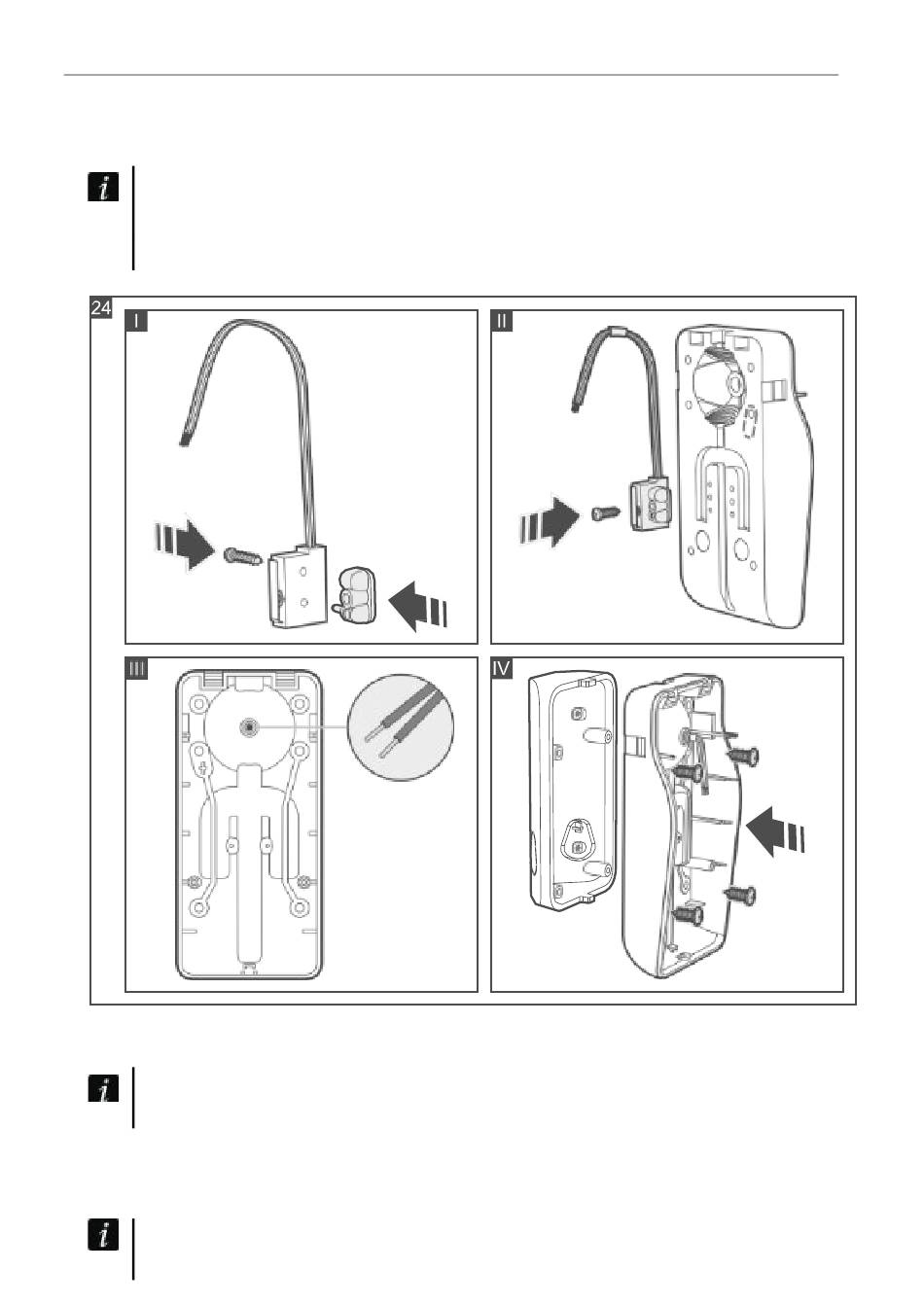

4. Bringen Sie den zusätzlichen Sabotagekontakt an:
– schrauben Sie den Halter an den Sabotagekontakt (Abb. 24-I),
– schrauben Sie die Halterung mit dem Sabotageschalter an den Gehäusesockel (Abb. 24-II).
Die Abbildung zeigt, wie der Sabotageschalter in einer der beiden verfügbaren
Positionen angebracht werden kann. Berücksichtigen Sie bei der Wahl der Position die
Art der Montage des Winkelhalters. Wenn der Sabotagekontakt
Schalter in der anderen Position angebracht werden soll, schrauben Sie den Halter auf
der anderen Seite an den Sabotageschalter.
5. Bringen Sie eine Öffnung für die Drähte des Sabotagekontakts im Gehäuseboden an (Abb. 24-III).
6. Führen Sie die Drähte des Sabotagekontakts durch die Öffnung.
Es wird empfohlen, die Drähte des Sabotageschalters mit einem Schrumpfschlauch zu
ummanteln.
Dies verringert das Risiko, dass Wasser in das Gehäuse eindringt.
7. Befestigen Sie den Gehäusesockel mit Schrauben an der Halterung (Abb. 24-IV).
Kugelhalterung
Wenn der Melder das Entfernen der Halterung von der Oberfläche nicht erkennen soll,
müssen Sie den zusätzlichen Sabotageschalter nicht anbringen (überspringen Sie die
