KAPITEL 3 Pronar RC2100
durch das Steuerungsventil betätigt, wenn die Verbindung zwischen dem Schlepper und
Anhänger unabsichtlich getrennt wird. Das verwendete Ventil verfügt über eine Vorrichtung
zum Lösen der Bremse, die genutzt werden kann, wenn der Anhänger vom Schlepper
abgetrennt wird. Nach dem Anschließen der Druckluftleitung an den Schlepper schaltet sich
die Vorrichtung automatisch auf normalen Bremsenbetrieb um.

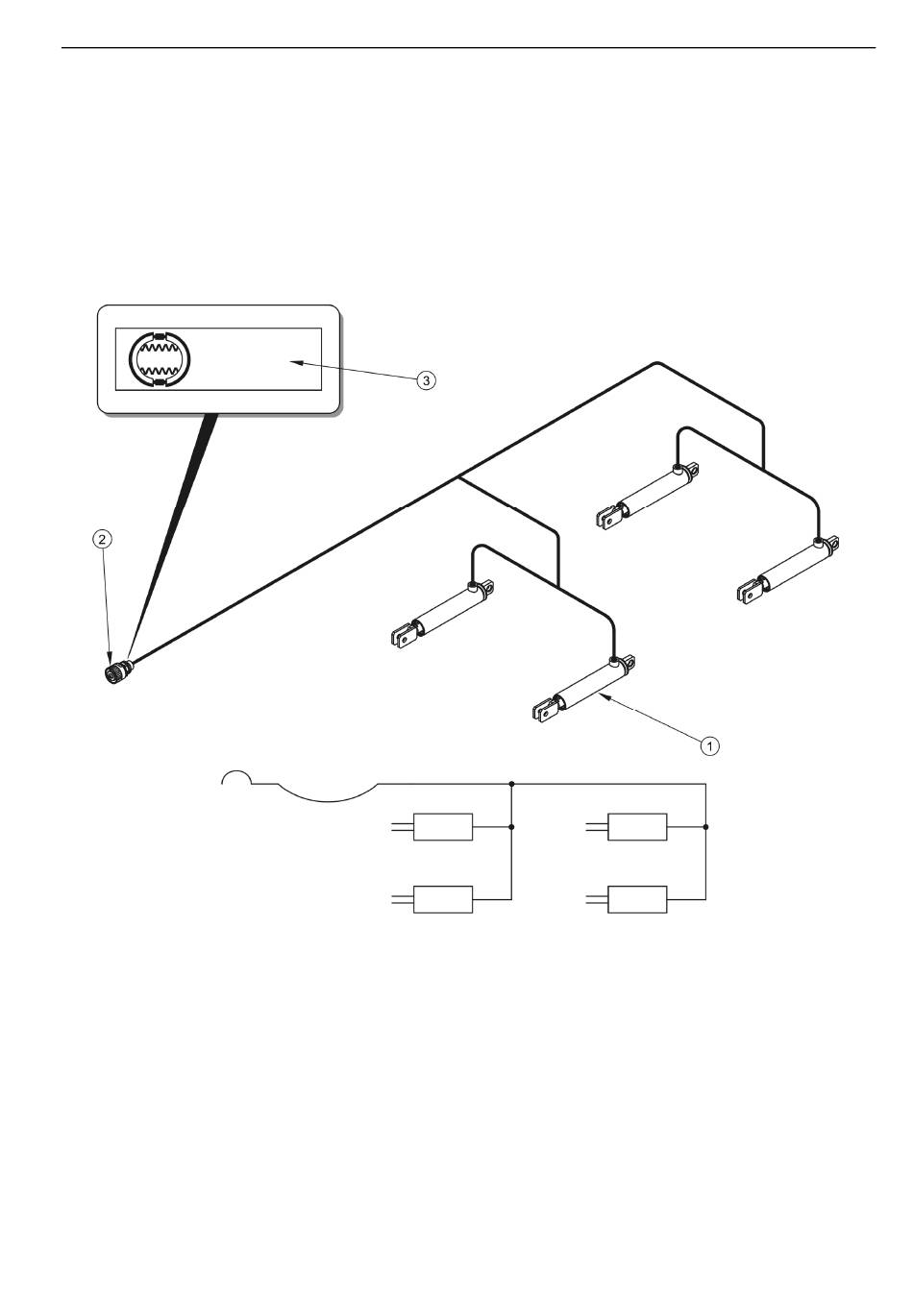

Add. 3.6 Aufbau und Schema der hydraulischen Bremsanlage
(1) Hydraulikzylinder, (2) Schnellkupplung, (4) Hinweisaufkleber
Die in den Installationen eingesetzten Bremszylinder sind auf den speziell zu diesem Zwecke
vorbereiteten, an den Fahrachsen angeschweißten Stützen montiert. Das sind
Membranzylinder. Die dem Zylinder gelieferte Luft übt einen Druck auf die Membrane aus,
welche die Kolbenstange des Zylinders verschiebt und den Spreizhebel der Fahrachse dreht.
Der Rücklauf in die neutrale Stellung ist durch die Rückzugfedern unterstützt. Das
Relaisventil (4) dient zur schnelleren Luftversorgung der Druckluftzylinder während des
3.9
