PRONAR SP. Z O.O.
17-210 NAREW, UL. MICKIEWICZA 101A, WOJ. PODLASKIE
TEL.:
+48 085 681 63 29
+48 085 681 63 81
FAX:
+48 085 681 63 83

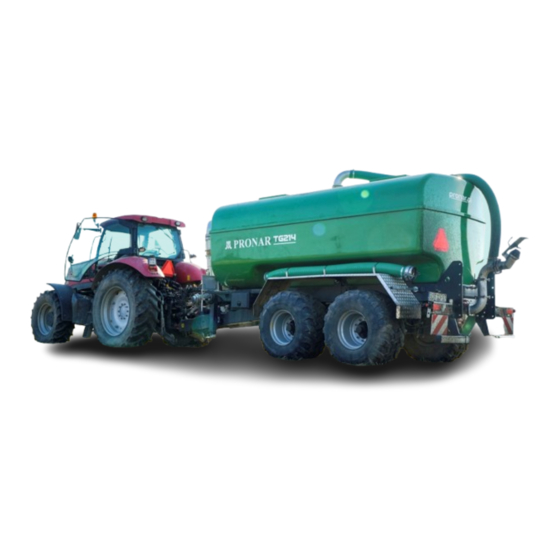

BETRIEBSANLEITUNG
PRONAR TG214
ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
NR. DER VERÖFFENTLICHUNG: 661.01.UM.1A.PL
GÜLLEFASS
AUSGABE 1A
11-2021
+48 085 681 64 29
+48 085 681 63 82
+48 085 682 71 10
661-0.01-1
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PRONAR TG214

Inhaltszusammenfassung für PRONAR TG214

  • Seite 1 PRONAR SP. Z O.O. 17-210 NAREW, UL. MICKIEWICZA 101A, WOJ. PODLASKIE TEL.: +48 085 681 63 29 +48 085 681 64 29 +48 085 681 63 81 +48 085 681 63 82 FAX: +48 085 681 63 83 +48 085 682 71 10 BETRIEBSANLEITUNG GÜLLEFASS...
  • Seite 3 Vielen Dank für den Kauf unseres Anhängers. Zu Ihrer Sicherheit und Sorge um die Zuverlässigkeit und Haltbarkeit der Maschine, lesen Sie bitte den Inhalt dieser Gebrauchsanweisung. Bitte beachten Sie!!! Bevor Sie den Anhänger zum ersten Mal verwenden, müssen Radschrauben/Radmuttern nachgezogen werden!!! Überprüfen Sie regelmäßig den technischen Zu- stand der Maschine gemäß...

  • Seite 5: Inhaltsverzeichnis

    2.2.2 Voraussichtliche nicht bestimmungsgemäße Verwendung 2.3 Anforderungen für einen Ackerschlepper 2.3.1 Minimale Last der Traktor-Vorderachse 2.10 2.4 Ausstattung der Maschine 2.11 2.5 Transport 2.12 2.5.1 Auto-Transport 2.12 2.5.2 Selbsttransport 2.14 2.6 Garantiebedingungen 2.15 2.7 Gefahr für die Umwelt 2.16 Pronar TG214...
  • Seite 6 4.15 4.8.1 Aufbau des Andockmechanismus 4.15 4.8.2 Hydrauliksystem des Andockmechanismus 4.16 4.9 Hydraulische Ausgänge hinten 4.18 4.10 Hydraulisches Lenkschloss-System 4.19 4.11 Elektrische Beleuchtungsanlage 4.20 KAPITEL 5. SYSTEMSTEUERUNG 5.1 Steuerungssystem 5.1.1 Hauptfernbedienung 5.1.2 Zusatzfernbedienung 5.1.3 Induktionssensoren KAPITEL 6. NUTZUNGSBEDINGUNGEN Pronar TG214...
  • Seite 7 7.18 Kontrolle der pneumatischen Bremsanlage 7.31 7.19 Anzugsdrehmomente für Schraubenverbindungen 7.33 7.20 Anziehen der Räder 7.35 7.21 Austausch von hydraulischen Schläuchen 7.37 7.22 Steuerung der drehgestellartigen Aufhängung 7.38 7.23 Einstellen des Lagerspiels der Antriebsachse, 7.41 7.24 Einstellung der Bremse 7.43 Pronar TG214...
  • Seite 8 7.25 Schmieren 7.48 7.26 Betrieb des elektrischen Systems und Warnelemente 7.52 7.27 Verbrauchsmaterialien 7.53 7.27.1 Hydraulisches Öl 7.53 7.27.2 S chmierstoffe 7.54 7.28 Bereifung 7.55 7.29 Fehler und deren Behebung 7.56 CHAPITRE 7.ZAŁĄCZNIKI Pronar TG214...

  • Seite 11: Kapitel 1. Einleitung

    KAPITEL 1. EINLEITUNG PRONAR TG214 661.01.UM.1A.DE...

  • Seite 12: Lieber Benutzer

    Sie bitte alle Hinweise im "Han- dbuch" und nutzen Sie Ihren gesunden Mensche- nverstand. Denken Sie daran, dass die korrekte Be- dienung der Maschine gemäß den Empfehlungen des Herstellers das Unfallrisiko auf ein Minimum re- duziert und die Arbeit mit der Maschine effektiver und weniger gefährlich macht. Pronar TG214 661.01.UM.1A.DE...
  • Seite 13 „Garantieschein“ und den Verkaufsunter- lagen übereinstimmen. Informationen zur Identifi- zierung des Geräts finden Sie im Abschnitt "Grun- dlegende Informationen". Wir empfehlen Ihnen, die wichtigsten Seriennummern in die unten stehenden Felder einzutragen. Seriennummer der Maschine: WST.3.B-001.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 14: Regeln Für Die Verwendung Von Betriebsanleitungen

    Sie sich bitte an die Verkaufsstelle, bei der die Maschine gekauft wurde, oder direkt an den Hersteller. Die Maschine wurde gemäß den geltenden Normen, Dokumenten und geltenden gesetzlichen Bestim- mungen konstruiert. Separate Unterlagen können an dieses Handbuch angehängt werden; Sie finden sie im Abschnitt "An- hänge und zusätzlichen Unterlagen". WST.3.B-002.01.DE Pronar TG214 661.01.UM.1A.DE...

  • Seite 15: Zielgruppen

    Die erworbenen Kenntnisse des Benutzers ermö- glichen es ihm, die Maschine sicher zu bedienen. In unvorhersehbaren Fällen sollte der Benutzer ver- nünftig handeln und zuerst, seine eigene Sicherheit und die Sicherheit anderer Personen in der Nähe der 661.01.UM.1A.DE Pronar TG214...

  • Seite 16: Fachkraft (Qualifizierte Person)

    1.3.3 Servicepersonal Wer ist das Servicepersonal? Servicepersonal, auch bekannt als Service- oder Wartungspersonal des Herstellers, ist eine Person oder eine Gruppe von qualifizierten Personen, die über viel mehr Erfahrung und Wissen verfügen, um spezifische Reparatur- und Wartungstätigkeiten Pronar TG214 661.01.UM.1A.DE...

  • Seite 17: Unbefugter Benutzer

    Händler an der Maschine ge- schult wurde, nicht in die grundlegenden Sicherheits- und Maschinenkenntnisse eingewiesen wurde, nicht die gesamte Betriebsanleitung gelesen hat und nicht berechtigt ist, die Maschine zu bedienen. Aussenste- henden dürfen nicht an der Maschine arbeiten. WST.3.B-003.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 18: Gefahr

    Schäden an der Maschine führen, die auf unsach- gemäße Bedienung, Einstellung oder Verwendung zurückzuführen sind. 1.4.3 Hinweis Zusätzliche Hinweise im Handbuch beschreiben nützliche Informationen zur Bedienung der Ma- HINWEIS schine und werden durch einen Kasten mit dem Wort HINWEIS markiert. Pronar TG214 661.01.UM.1A.DE...

  • Seite 19: Typografie Der Anleitungen

    Aktion. Der Kommentar kann auch zusätzliche Informationen enthalten. Der erforderliche Luftdruck ist auf einem Aufkleber am Maschinenrahmen, oberhalb des Rades, angegeben. Beispiel für einen Kommentar zu einem Text Aufzählungsliste Eine Aufzählungsliste stellt auszuführende Aktionen in einer bestimmten Reihenfolge dar. 661.01.UM.1A.DE Pronar TG214...
  • Seite 20 Sie das Rad durch Drehen der Kurbel gegen den Uhrzeigersinn absenken. 4..Seitenangabe Ein Verweis auf ein Kapitel (Stelle in einem Han- dbuch), das sich auf ein Thema bezieht Beispiel für die Verwendung eines Verweises Seite 9,4 WST.3.B-004.01.DE 1.10 Pronar TG214 661.01.UM.1A.DE...

  • Seite 21: Glossar

    Lastkraftwagen Ein Kraftfahrzeug, dass für den Transport von La- dungen bestimmt ist; diese Bezeichnung umfasst ebenfalls Fahrzeuge, die für den Transport von La- dungen und 4 bis 9 Personen, einschließlich Fahrer, 661.01.UM.1A.DE Pronar TG214 1.11...
  • Seite 22 Unbefugter Benutzer Eine Person, die nicht geschult wurde und die Ma- schine nicht bedienen darf, wird auch als unbeteiligte Person bezeichnet. Zapfwelle Welle, die den Antrieb vom Fahrzeug auf die zu bewe- gende Maschine überträgt. WST.3.B-005.01.DE 1.12 Pronar TG214 661.01.UM.1A.DE...

  • Seite 23: Bestimmung Der Richtungen Im Handbuch

    Rechte Seite – die Seite rechts vom Beobachter in Fahrtrichtung der Maschine nach vorne. Rechtsdrehend – Drehung des Mechanismus im Uhrzeigersinn (Bediener ist dem Gerät zugewandt). Linkssdrehend – Drehung des Mechanismus ent- gegen dem Uhrzeigersinn (Bediener ist dem Gerät zugewandt). WST.3.B-006.01.DE 661.01.UM.1A.DE Pronar TG214 1.13...

  • Seite 24: Endabnahme

    Biegungen oder gebrochene Teile usw.) entstanden sind. • Überprüfen Sie den Zustand der Straßenräder und den Luftdruck in den Reifen. Prüfen Sie den festen Sitz der Laufräder. • Prüfen Sie den Zustand der Hydraulik- und Pneumatikschläuche. Stellen Sie sicher, dass 1.14 Pronar TG214 661.01.UM.1A.DE...

  • Seite 25: Erste Inbetriebnahme

    Sie die Funktion der Hydraulikanlage der Maschine, die von der Zapfwelle des Traktors angetrieben wird. • Lösen Sie die Feststellbremse. • Prüfen Sie beim Anfahren aus dem Stand die Funktion der Betriebsbremse. • Führen Sie einen Testlauf durch. 661.01.UM.1A.DE Pronar TG214 1.15...
  • Seite 26 Wenn der Fehler nicht behoben werden kann oder die Garantie erlischt, wenden Sie sich an die Verka- ufsstelle, um das Problem zu klären oder eine Repa- ratur anzufordern. Überprüfen Sie nach Abschluss des Testlaufs den festen Sitz der Straßenradmuttern. WST.3.B-007.01.DE 1.16 Pronar TG214 661.01.UM.1A.DE...

  • Seite 27: Gefahr Für Die Umwelt

    Wärmequellen, brennbaren Materialien und Lebens- mitteln ferngehalten werden. Ist Öl verbraucht oder für die Wiederverwendung aufgrund des Verlustes seiner Eigenschaften nicht geeignet, wird empfohlen, es in der Originalver- packung unter den gleichen Bedingungen wie oben beschrieben zu lagern. WST.3.B-008.01.DE 661.01.UM.1A.DE Pronar TG214 1.17...
  • Seite 28 Kapitel 1 - Einleitung 1.18 Pronar TG214 661.01.UM.1A.DE...

  • Seite 29: Grundlegende Informationen

    KAPITEL 2. GRUNDLEGENDE INFORMATIONEN PRONAR TG214 661.01.UM.1A.DE...

  • Seite 30: Identifizierung

    Maschinenrahmen befindet. Die Serien- nummer und die Typenschilder befinden sich wie in Abbildung (2.1) gezeigt. Überprüfen Sie beim Kauf der Maschine, ob die Werk- snummern an der Maschine mit den Nummern auf der GARANTIEKARTE, den Verkaufsunterlagen und dem HANDBUCH übereinstimmen. Die Bedeutung der einzelnen Kästchen auf dem Typenschild finden Sie in den Tabellen. Pronar TG214 661.01.UM.1A.DE...

  • Seite 31: Bedeutung

    Zulässige Belastung der Kupplung Maximal zulässige Masse pro Achse 1 Maximal zulässige Masse pro Achse 2 Maximal zulässige Masse pro Achse 3 Technisch zulässige Anhängemassen PRONAR Sp. z o. o. PRONAR PRONAR Sp. z o. o. Mickiewicza 101A 17-210 Narew Poland 661-E.02-1...
  • Seite 32 Handelsname des Produkts oder allgemeine Bezeichnung und Funktion FIN des Produkts Produkttyp (erteilt im Rahmen des EU-Typ- genehmigungsverfahrens) Baujahr Modell des Produkts PRONAR Sp. z o. o. Mickiewicza 101A 17-210 Narew PRONAR 661-E.03-1 Rysunek 2.3 CE Typenschild Pronar TG214 661.01.UM.1A.DE...

  • Seite 33: Identifizierung Der Fachachse

    Typenschild (2) aufgedruckt, das an dem Profil der Antriebachse angebracht ist - Abbildung (2.3). Nach dem Kauf der Maschine wird empfohlen, die jeweiligen Seriennummern in die Felder unten einzugeben. Rysunek 2.4 Identifizierung der Achsen (1) Fahrachse (2) Typenschild (3) Seriennummer der Achse INF.3.G-001.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 34: Bestimmung Der Maschine

    Die Geschwindigkeit der Maschine darf die zulässige Konstruktionsgeschwindigkeit von 40 km/h nicht überschreiten. Die bestimmungsgemäße Verwendung umfasst auch alle Aktivitäten im Zusammenhang mit dem sicheren und ordnungsgemäßen Betrieb und der Wartung der Maschine. Daher ist der Benutzer verpflichtet: • sich mit dem "Handbuch" des Anhängers und Pronar TG214 661.01.UM.1A.DE...

  • Seite 35: Voraussichtliche Nicht Bestimmungsgemäße Verwendung

    2.2.2 Voraussichtliche nicht bestimmungsgemäße Verwendung Die zu erwartende unsachgemäße Verwendung der Maschine steht hauptsächlich im Zusammenhang mit dem Transport von Materialien, die nicht den Empfehlungen des Herstellers entsprechen, z. B. • Transport von Menschen, Tieren, 661.01.UM.1A.DE Pronar TG214...
  • Seite 36 • innerhalb des Gefahrenbereichs zu bleiben, • auf die Maschine zu steigen, während sie in Betrieb ist, • unzulässige bauliche Veränderungen vorzunehmen, • unbefugtem Personal den Zugang, die Repa- ratur oder die Wartung des Geräts zu verwehren. INF.3.G-002.01.DE Pronar TG214 661.01.UM.1A.DE...

  • Seite 37: Anforderungen Für Einen Ackerschlepper

    Uhrzeigersinn Andere Anforderungen Minimaler Leistungsbedarf des Traktors kW/KM 59 × 80 (1) – anderes Öl ist erlaubt, sofern es mit dem überfluteten Öl im Anhänger gemischt werden kann Ausführliche Informationen finden Sie im Beschreibungsbogen des Produktes. 661.01.UM.1A.DE Pronar TG214...

  • Seite 38: Minimale Last Der Traktor-Vorderachse

    Vorderachse aufgebracht wer- den. GEFAHR 657-E.04-1 Eine unzureichende Belastung der Vorderachse des Traktors kann zu Rysunek 2.5 Minimale Last der Traktor-Vorderachse Schäden, unzureichender Stabi- lität und unzureichender Lenk- und Bremsfähigkeit des Traktors führen. INF.3.G-003.01.DE 2.10 Pronar TG214 661.01.UM.1A.DE...

  • Seite 39: Ausstattung Der Maschine

    Anhänger enthalten. Dies liegt an der Möglichkeit, eine neue Maschine mit einer anderen Konfiguration zu bestellen - eine optionale Ausstattung, die die Standardausrüstung ersetzt. Informationen zu Reifen finden Sie am Ende der Veröffentlichung in ANHANG A. INF.3.G-004.01.DE 661.01.UM.1A.DE Pronar TG214 2.11...

  • Seite 40: Transport

    Machen Sie sich mit dem Inhalt der Anweisungen des Herstellers zur Sicherung der Mittel vertraut. Eine falsche Anwendung von Siche- rungsmaßnahmen kann zu einem Un- fall führen. 661-E.04-1 Rysunek 2.6 Befestigungpunkte (1) Griff (2) unterer Rahmen 2.12 Pronar TG214 661.01.UM.1A.DE...
  • Seite 41 Fahrzeug nicht. Die Befestigungsmittel müssen gemäß den Richtlinien des Herstellers dieser Elemente ausgewählt werden. Verwenden Sie im Zweifelsfall eine größere Anzahl von Befestigun- gspunkten und sichern Sie die Maschine. Bei Bedarf sollten die scharfen Kanten der Maschine geschützt 661.01.UM.1A.DE Pronar TG214 2.13...

  • Seite 42: Selbsttransport

    Transport besteht darin, die Maschine mit einem eigenen landwirtschaftlichen Traktor zum Ziel zu schleppen. Passen Sie die Fahrgeschwindigkeit während der Fahrt an die vorherrschenden Straßen- bedingungen an, sie darf jedoch nicht höher als die maximale Auslegungsgeschwindigkeit sein. INF.3.G-005.01.DE 2.14 Pronar TG214 661.01.UM.1A.DE...

  • Seite 43: Garantiebedingungen

    Kapital 2 - Grundlegende Informationen 2.6 GARANTIEBEDINGUNGEN Die Firma PRONAR Sp. z o.o. in Narew garantiert den HINWEIS effizienten Betrieb der Maschine, wenn sie unter Ein- haltung der in dem „Handbuch beschriebenen tech- Fordern Sie den Verkäufer auf, den nischen und betrieblichen Bedingungen verwendet Garantieschein und die Reklamation- wird”.

  • Seite 44: Gefahr Für Die Umwelt

    Abflüsse oder Gewässer zu werfen aufgrund des Verlustes seiner Eigenschaften nicht oder zu schütten. geeignet, wird empfohlen, es in der Originalver- packung unter den gleichen Bedingungen wie oben beschrieben zu lagern. Abfallcode 13 01 10 (Hydrau- liköl). Detaillierte Informationen zu Ölen finden Sie in den Produktsicherheitsdatenblättern. INF.3.B-007.01.DE 2.16 Pronar TG214 661.01.UM.1A.DE...

  • Seite 45: Verschrottung

    15 01 10* gungen durch gefährliche Stoffe enthalten Absorptionsmittel, Filtermaterialien und Schutzkle- 15 02 02* idung, die durch gefährliche Stoffe kontaminiert sind 16 01 03 Gebrauchte Reifen 17 04 05 Eisen und Stahl Kabel mit Ausnahme derjenigen, die unter 17 04 10 17 04 11 fallen INF.3.B-008.01.DE 661.01.UM.1A.DE Pronar TG214 2.17...
  • Seite 46 Kapitel 2 - Grundlegende Informationen 2.18 Pronar TG214 661.01.UM.1A.DE...

  • Seite 47: Nutzungssicherheit

    KAPITEL 3. NUTZUNGSSICHERHEIT PRONAR TG214 661.01.UM.1A.DE...

  • Seite 48: Grundlegende Sicherheitsvorschriften

    Hinblick auf die Sicherheit. • Es besteht ein Restrisiko, daher sollte die An- wendung der Regeln für eine sichere Nutzung und eine vernünftige Handhabung das Grun- dprinzip für die Nutzung der Maschine sein. Denken Sie daran, dass Ihre Sicherheit das Pronar TG214 661.01.UM.1A.DE...
  • Seite 49 Verwendungszweck entspricht, trägt die volle Verantwortung für die Folgen seiner Verwendung. • Die Verwendung der Maschine für andere als die vom Hersteller angegebenen Zwecke entspricht nicht dem Verwendungszweck der Maschine und kann zum Erlöschen der Garantie führen. BHP.3.G-001.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 50: Sicherheit Bei Der Maschinenaggregation

    Traktor die entsprechende Anhänger- kupplung. Überprüfen Sie den Haken nach Ab- schluss des Ankuppelns der Maschine. Lesen Sie die Betriebsanleitung des Traktors. Wenn der Traktor mit einer automatischen Anhänger- kupplung ausgestattet ist, stellen Sie sicher, ob Pronar TG214 661.01.UM.1A.DE...
  • Seite 51 Während die Maschine in Bewegung ist, besteht die Gefahr einer Beschädigung des Trägers. • Es ist verboten, die beladene Maschine mit dem Ständer abzustützen. Entladen Sie die Last, bevor Sie die Maschine vom Traktor abkoppeln. BHP.3.G-002.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 52: Pneumatische Installation

    Zustand alle 4 Jahre au- sgetauscht werden. Maßnahmen im Falle eines Unfalls • Bei Verletzungen durch den starken Hydrau- likölstrom sofort einen Arzt aufsuchen. Hydrau- liköl kann in die Haut eindringen und Infektionen verursachen. Pronar TG214 661.01.UM.1A.DE...
  • Seite 53 • Wenn Öl in die Augen gelangt, spülen – Sie sie mit viel Wasser aus und konsultieren Sie einen Arzt, wenn Reizungen auftreten. • Bei Ölkontakt mit der Haut die Schmutzstelle mit Wasser und Seife waschen. Verwenden Sie keine organischen Lösungsmittel (Benzin, Kerosin). BHP.3.G-003.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 54: Grundsätze Der Sicheren Technischen Handhabung

    Schutzkleidung, Hand- schuhe, Stiefel, Brille und geeignete Werkzeuge. • Jegliche Änderungen an der Maschine entbinden die Firma PRONAR Narew von der Haftung für Schäden oder Gesundheitsschäden. • Die Maschine kann nur stehen, wenn sie absolut bewegungslos ist und der Traktormotor ausge- schaltet ist.
  • Seite 55 Schweißen entfernt oder mit nicht brennbarem Material bedeckt werden. Vor Arbeitsbeginn wird empfohlen, einen CO -Feu- erlöscher oder einen Schaumlöscher zu haben. • Verwenden Sie für Arbeiten, bei denen die Ma- schine angehoben werden muss, zu diesem Zweck 661.01.UM.1A.DE Pronar TG214...
  • Seite 56 Maßnahmen im Falle eines Unfalls • Wartung und Reparatur sollten gemäß den all- gemeinen Grundsätzen des Arbeitsschutzes dur- chgeführt werden. • Im Falle einer Verletzung muss die Wunde sofort gewaschen und desinfiziert werden. • Bei schwereren Verletzungen ärztlichen Rat einholen. BHP.3.G-004.01.DE 3.10 Pronar TG214 661.01.UM.1A.DE...

  • Seite 57: Beschreibung Des Restrisikos

    Kapitel 3 - Nutzungssicherheit 3.5 BESCHREIBUNG DES RESTRISIKOS Die Firma Pronar Sp. Z oo z o. o. in Narew hat alle Anstrengungen unternommen, um das Unfallrisiko auszuschließen. Es besteht jedoch ein Restrisiko, das zu einem Unfall führen kann und hauptsächlich mit den nachstehend beschriebenen Aktivitäten...

  • Seite 58: Verhaltensregeln Auf Öffentlichen Straßen

    Anhängerkupplungsstifte gesi- chert sind. • Die vom Gestänge der Maschine übertragene vertikale Last wirkt sich auf die Lenkung der Zugmaschine aus. • Überprüfen Sie vor dem Gebrauch der Maschine immer den technischen Zustand, insbesondere 3.12 Pronar TG214 661.01.UM.1A.DE...
  • Seite 59 Systems beschädigen. • Rücksichtsloses Fahren und Beschleunigen können einen Unfall verursachen. • Es ist verboten, Lasten zu transportieren, die nicht vom Hersteller genehmigt wurden. • Überschreiten Sie nicht die zulässige Kapa- zität der Maschine. Das Überschreiten der 661.01.UM.1A.DE Pronar TG214 3.13...
  • Seite 60 Sicherheitsabstand zu den Gefahren- zonen einhalten und für den Traktorfahrer jede- rzeit sichtbar sein. • Es ist verboten, während der Fahrt auf die Ma- schine zu steigen. • Die Maschine darf nicht am Hang geparkt werden. BHP.3.G-006.01.DE 3.14 Pronar TG214 661.01.UM.1A.DE...

  • Seite 61: Betrieb Der Maschine Mit Zapfwelle

    • Beleuchten Sie bei Arbeiten unter einge- schränkten Sichtverhältnissen Tele- skopstange und deren Umgebung mit den Arbe- itsscheinwerfern des Traktors. • Lagern Sie die Walze während des Transports in horizontaler Position, um Beschädigungen an Schutzvorrichtungen und anderen Sicherheitse- inrichtungen zu vermeiden. 661.01.UM.1A.DE Pronar TG214 3.15...
  • Seite 62 Betriebs der Welle dreht, indem Sie ihn an einem festen Teil der Maschinen- struktur befestigen. • Verwenden Sie keine Sicherheitsketten, um die Welle zu stützen, wenn die Maschine steht oder transportiert wird. Verwenden Sie dazu den Griff an der Deichsel der Maschine. BHP.3.G-007.01.DE 3.16 Pronar TG214 661.01.UM.1A.DE...

  • Seite 63: Informations- Und Warnaufkleber

    Reparatur aus- getauscht werden, müssen mit den entspre- chenden Sicherheitszeichen gekennzeichnet werden. Verwenden Sie zum Reinigen der Ma- schine keine Lösungsmittel, die die Etikettenbe- schichtung beschädigen könnten, und leiten Sie keinen starken Wasserstrahl. 661.01.UM.1A.DE Pronar TG214 3.17...

  • Seite 64: Aufkleber

    Gefahr von Vergiftung und Explosion. Flüssigkeit unter hohem Druck. Es besteht die Gefahr eines elektrischen Schlages. Halten Sie einen Sicherheit- sabstand zu Freileitungen ein. 661N-00000003 Firmenkennzeichnung. 566N-97000003-03 TG214 Anhänger Typ. 661N-00000001 Aufkleber Tankinhalt 661N-00000002 Warnaufkleber links. (282x423) Warnaufkleber rechts. (282x423) 3.18...
  • Seite 65 Kapitel 3 - Nutzungssicherheit 661-F.03-1 n=540 Rysunek 3.3 Anordnung von Informations- und Warnaufklebern BHP.3.G-008.01.DE 661.01.UM.1A.DE Pronar TG214 3.19...
  • Seite 66 Kapitel 3 - Nutzungssicherheit 3.20 Pronar TG214 661.01.UM.1A.DE...

  • Seite 67: Bau Und Funktionsweise

    KAPITEL 4. BAU UND FUNKTIONSWEISE PRONAR TG214 661.01.UM.1A.DE...

  • Seite 68: Technische Merkmale

    Belastung der Deichselöse 3000 Leistungsbedarf des Traktors KM/kW 140 × 103 Spannung der Elektroinstallation Abgegebener Geräuschpegel unter 70 *- je nach den gesetzlichen Beschränkungen im Land des Verkaufs und der Fertigstellung des Anhängers können die oben genannten Daten variieren. Pronar TG214 661.01.UM.1A.DE...
  • Seite 69 661-G.01-1 2 550 Abb. 4.5 Abmessungen des Güllewagens Tabelle 4.4. Hauptabmessungen der Maschine Inhalt J.M. TG214 Länge 8300 Höhe 3375 Breite 2550 ACHTUNG BIZ.3.G-001.01.DE Je nach der optionalen Ausstattung des Anhängers können sich einige technische Parameter ändern. 661.01.UM.1A.DE Pronar TG214...

  • Seite 70: Aufbau Der Maschine

    Aufbau der Maschine (1) Behälter (2) unterer Rahmen (3) Laufachse (4) Rad (5) Deichsel (6) Deichselgestänge (7) Abstellstütze (8) Stützkeile (9) Lichtbalken (10) Kotflügel (11) Befüllsystem (12) Werkzeugkasten (13) Andocksystem (14) Verteiler (15) Saugrohre (16) hinterer Balken (17) Leiter Pronar TG214 661.01.UM.1A.DE...
  • Seite 71 Behälters erfolgt über ein System (11), das von der Zapfwelle des Traktors angetrieben wird. Die Steuerung erfolgt über eine Fernbedienung, die die einzelnen Funktionen des Befüllsystems ausführt. Die Maschine ist über eine hydraulisch aufgehängte Deichsel (5) an den Traktor gekoppelt. BIZ.3.G-002.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 72: Pneumatische Bremsanlage

    Bremskraftregler (3), der die Bremskraft der Maschine an das Gewicht der transportierten Last anpasst. Das Steuerventil - (Abbildung 4.4) verfügt über einen Knopf (2), der die Bremse löst, wenn der An- hänger vom Traktor abgekoppelt wird. Nachdem der Pronar TG214 661.01.UM.1A.DE...
  • Seite 73 Pneumatischer Anschluss, Buchse Ablassventil Hauptsteuerventil Relaisklappe Automatischer Bremskraftregler Manueller dreistufier Bremskraftregler Anschluss der Leitungen Luftbehälter Bremszylinder Steuerventil (Verschraubung) Luftfilter Luftschlauch an den Traktor angeschlossen wurde, stellt sich die Bremsvorrichtung automatisch auf die Position ein, in der die Bremsen normal funktionieren. 661.01.UM.1A.DE Pronar TG214...
  • Seite 74 Kapitel 4 - Bau und Funktionsweise 661-G.04-1 Abb. 4.8 Regelventil (1) Steuerventil (2) Auslöseknopf BIZ.3.G-003.01.DE Pronar TG214 661.01.UM.1A.DE...

  • Seite 75: Feststellbremse

    (4) der Antriebsachse verbunden. Durch Drehen der Kurbel (1) des Mechanismus (im Uhrzeigersinn) wird das Stahlseil gestrafft, wodurch die Spreizhebel der Bremse geschwenkt werden, was durch Spreizen der Bremsbacken die Maschine festsetzt. Lösen Sie die Feststellbremse vor der Fahrt - das Stahlseil muss locker hängen. BIZ.3.G-004.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 76: Tank

    Prüfen Sie nach mehreren Lastfahrten Durchlässigkeit der Entlüftungsleitung. den festen Sitz der Schraubverbin- Der Zugang zur Entlüftungsleitung (3) und zu den dungen (6). Luken (2) ist über eine Leiter (5) möglich. An der Vor- derseite befindet sich eine Schwimmer-Füllstandsan- zeige (4). BIZ.3.G-005.01.DE 4.10 Pronar TG214 661.01.UM.1A.DE...

  • Seite 77: Hydraulische Deichselinstallation

    BIZ.3.G-006.01.DE Höhe eingestellt ist, trennen Sie die Hydraulikschläuche (3). Sichern Sie die Schnellkupplungen mit den Stop- fen. GEFAHR Reduzieren Sie den Druck in der Hy- draulikanlage des Traktors und der Maschine, bevor Sie die Leitungen anschließen. 661.01.UM.1A.DE Pronar TG214 4.11...

  • Seite 78: System Zur Verteilung Von Flüssigkeiten

    Welle gesaugt werden kann. defekt ist, ihre Schutzabdeckung be- Am Heck des Fahrzeugs ist ein Streuer (7) angebracht. schädigt ist und sich Personen in der Nähe aufhalten. Seien Sie äußerst vorsichtig! 4.12 Pronar TG214 661.01.UM.1A.DE...

  • Seite 79: Hydraulisches System Für Die Flüssigkeitsverteilung

    Das Hydrauliksystem wurde mit Lotus (6) und (7) gesteuert werden. Das Öl aus den jewe- -Hydrauliköl L-HL32 befüllt. iligen Abschnitten des Verteilers gelangt zu den nachfolgenden Schieberzylindern. Auf diese Weise werden die Funktionen des Befüllens, Mischens und 661.01.UM.1A.DE Pronar TG214 4.13...
  • Seite 80 Kapitel 4 - Bau und Funktionsweise Entladens des transportierten Mediums ausgeführt. ACHTUNG BIZ.3.G-007.01.DE Schließen Sie zunächst die Hydrauli- kleitungen an. Dann betätigen Sie die Vorsteuerung, im letzten Schritt schal- ten Sie den Zapfwellenantrieb des Traktors ein. 4.14 Pronar TG214 661.01.UM.1A.DE...

  • Seite 81: Andockmechanismus

    Der Mechanismus ist so konzipiert, dass das Medium von der rechten oder linken Seite der Maschine an- gesaugt werden kann. Um die Bedienseite der Ma- schine zu wechseln, müssen Sie die Position des Ak- tuators (3) in Bezug auf den Montagemast (2) ändern 661.01.UM.1A.DE Pronar TG214 4.15...

  • Seite 82: Hydrauliksystem Des Andockmechanismus

    (1) Hydraulikleitungen (2) Hydraulikverteiler (3) 6-Wege-Ventil (4) Aktuator des Schiebers des Andockmechanismus (5) Aktuator des Saugschiebers (6) Aktuator des Tankschiebers (7) Aktuator der Entlüftung des Andockmechanismus (8) Aktuator zum Heben und Senken des Andockmechanismus (9) Fernbedienung 4.16 Pronar TG214 661.01.UM.1A.DE...
  • Seite 83 Kapitel 4 - Bau und Funktionsweise (9) gesteuert wird. Die einzelnen Betriebsfunktionen werden über die entsprechenden Hydraulikschieber ausgeführt. Über das Ventil (3) wird die seitliche Ab- saugung auf den Betrieb des Andockmechanismus umgeschaltet. BIZ.3.G-008.01.DE 661.01.UM.1A.DE Pronar TG214 4.17...

  • Seite 84: Hydraulische Ausgänge Hinten

    Reduzieren Sie den Druck im System, wie z. B. Applikatoren, Sprühgeräte usw., ausgestattet bevor Sie die Hydraulikleitungen an- werden. Es ist möglich, zwei Hydrauliksektionen ein- schließen. zubauen, die über den externen Hydraulikverteiler des Traktors gesteuert werden. BIZ.3.G-009.01.DE 4.18 Pronar TG214 661.01.UM.1A.DE...

  • Seite 85: Hydraulisches Lenkschloss-System

    Rückwärtsfahren un- kontrolliert nach links oder rechts zu kippen. BIZ.3.G-010.01.DE ACHTUNG Wenn Sie eine beladene Maschine mit hoher Geschwindigkeit bewegen, müssen Sie die Torsionsachse bloc- kieren. Wenn Sie rückwärts fahren, blockie- ren Sie die Torsionsachse. 661.01.UM.1A.DE Pronar TG214 4.19...

  • Seite 86: Elektrische Beleuchtungsanlage

    (1) 7-poliges Anschlusskabel (2) Begrenzungsleuchte (3) 7-polige Buchse (4) seitliche Umrissleuchte (5) hintere Kombinationsleuchte (6) hintere Umrissleuchte (7) Kennzeichenleuchte (8) Rückstrahlerdreieck Das elektrische Beleuchtungssystem der Maschine ist für eine 12-V-Gleichstromquelle ausgelegt. Verbinden Sie die elektrische Anlage der Maschine 4.20 Pronar TG214 661.01.UM.1A.DE...
  • Seite 87 Prüfen Sie vor Fahrtantritt die Funktion und Vollständigkeit der elektrischen Anlage. Es ist verboten, mit einer defekten Be- 5/58R 3/31 leuchtungsanlage zu fahren. 7/58L 6/54 2/54 661-G.15.1 Abb. 4.19 7-polige Buchse (1) Buchse (2) Ansicht von der Seite des Kabelbaums 661.01.UM.1A.DE Pronar TG214 4.21...
  • Seite 88 Kapitel 4 - Bau und Funktionsweise Tabela 4.7. Kennzeichnung der Buchsenanschlüsse Kennzeich- Funktion (Kabelfarbe) nung Linker Richtungsanzeiger (gelb) 2/54 nicht verwendet 3/31 Masse (weiß) Rechter Richtungsanzeiger (gr[n) 5/58R Rechte Begrenzungsleuchte (braun) 6/54 STOP-Leuchte (rot) Linke Begrenzungsleuchte (schwarz) BIZ.3.G-011.01.DE 4.22 Pronar TG214 661.01.UM.1A.DE...

  • Seite 89: Kapitel 5. Systemsteuerung

    KAPITEL 5. SYSTEMSTEUERUNG PRONAR TG214 661.01.UM.1A.DE...

  • Seite 90: Steuerungssystem

    Fläche an der Maschine, damit Sie die Tasten der Fernbedienung Achten Sie darauf, dass der Kabelbaum leicht erreichen können. an der Stelle, an der das Kabel durch die Kabinenbauteile geführt wird, durchge- schnitten oder gequetscht werden kann. Pronar TG214 661.01.UM.1A.DE...

  • Seite 91: Hauptfernbedienung

    Halten Sie die Taste (4) 2s lang gedrückt (LED blinkt und leuchtet). Entleeren Starten Sie den Zapfwellenantrieb (pumpen). Sobald der Tank geleert ist, drücken Sie die STOP-Taste (2) - die Rührdiode leuchtet auf. Schalten Sie den Zapfwellenantrieb aus. 661.01.UM.1A.DE Pronar TG214...

  • Seite 92: Zusatzfernbedienung

    Abb. 5.2 Hauptfernbedienung (1) Versorgung (2) STOP (Rühren) (3) Füllen (4) Entleeren (5) Anheben (6) Absenken (7) zusätzliche Beleuchtung (8) Gehäuse 5.1.2 Zusatzfernbedienung 661-X.05-1 Abb. 5.3 Zweistufiger Verteiler (A) seitliche Beladung (B) Andockmechanismus für die Beladung (1) Verteiler Pronar TG214 661.01.UM.1A.DE...

  • Seite 93: Induktionssensoren

    4 - 6mm ein. Hauptfernbedienung - Abbildung (5.2). Die Bedienung der Fernbedienung erfolgt analog zur Hauptsteuere- inheit der Maschine. 5.1.3 Induktionssensoren 4 - 6 mm 661-X.06-1 Abb. 5.5 Sensor für die Position eines Dreiwegeventils (1) induktiver Sensor 661.01.UM.1A.DE Pronar TG214...
  • Seite 94 Kapitel 5 - Systemsteuerung 4 - 6 mm 661-X.04-1 Abb. 5.6 Sensor für die Füllstandsanzeige (1) induktiver Sensor Der Öffnungszustand des Dreiwegeschiebers und die Befüllung des Tanks werden mit Hilfe von induktiven Sensoren überwacht. STR.3.G-001.01.DE Pronar TG214 661.01.UM.1A.DE...

  • Seite 95: Nutzungsbedingungen

    KAPITEL 6. NUTZUNGSBEDINGUNGEN PRONAR TG214 661.01.UM.1A.DE...

  • Seite 96: Anpassen Der Höhe Der Deichsel

    Maschine fest steht. Klappen Sie die Abstellstütze in die Transportposition. Einstellen der Höhe der Deichsel • Verbinden Sie die Schläuche (2) mit den Schnell- kupplungen (3) und stecken Sie dann die Schla- uchstecker in den entsprechenden Abschnitt Pronar TG214 661.01.UM.1A.DE...
  • Seite 97 Anhängesystems und des Hubs der Zylinder ist ein Abstand von A>30mm erforderlich. • Nachdem Sie die Anhängehöhe eingestellt haben, trennen Sie die Hydraulikleitungen (2) und sichern Sie sie mit den Schutzkappen. • Setzen Sie die Schutzkappen auf die Schnell- kupplungen (3). OBS.3.G-001.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 98: Bedienung Der Kippstütze

    Die Position (C) wird zum Absenken und Anheben der unbelasteten Ma- schine verwendet. In Position (B) fährt der Stützfuß (2) langsamer aus und es ist nicht notwendig, viel Kraft aufzubringen, um die Maschine anzuheben. Pronar TG214 661.01.UM.1A.DE...
  • Seite 99 Sie die Höhe des Hubwerks in Bezug auf die Anhängevorrichtung ein (wenn die Maschine an einen Traktor angekoppelt werden soll). • Bringen Sie den Sicherungsstift (5) an und stellen Sie die Kurbel in die neutrale Position (A). OBS.3.G-002.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 100: An- Und Abkuppeln Der Maschine

    • Stellen Sie sicher, dass die Maschine mit Fest- stellbremse blockiert ist. Drehen Sie den Bremsmechanismus (1) bis zum Anschlag im Uhrzeigersinn. • Stellen Sie sicher, dass sich unter dem Anhän- gerrad Unterlegkeile befinden (2). • Positionieren Sie den Ackerschlepper vor dem Deichsel. Pronar TG214 661.01.UM.1A.DE...
  • Seite 101 Luft im Tank des pneuma- Maschine vor versehentlichem Trennen schützt. tischen Systems wieder aufgefüllt ist. • Wenn der Traktor mit einer automatischen Kup- plung ausgestattet ist, stellen Sie sicher, dass der Kupplungsvorgang abgeschlossen ist und 661.01.UM.1A.DE Pronar TG214...
  • Seite 102 Maschine automatisch in die Betätigun- gsposition der Maschinenbremse einstellt). • Wenn die Bremsen nach dem Anschließen der Pneumatikleitungen nicht reagieren, kann dies ein Zeichen für einen niedrigen Luftdruck im Tank sein. Die Luft im Tank muss auf den Pronar TG214 661.01.UM.1A.DE...
  • Seite 103 • Schließen Sie die vorbereitete Welle an die Zap- fwelle des Traktors an. • Überprüfen Sie die Wellenabdeckungen und den Zustand der Befestigungsketten. • Schließen Sie das 3-polige Kabel an, platzieren Sie die Fernbedienung in der Traktorkabine 661.01.UM.1A.DE Pronar TG214...

  • Seite 104: Anschließen Des Elektrischen Beleuchtungssystems

    Kabel während des Betriebs nicht in bewe- trennen Sie zuerst die rot markierte Leitung und dann die gelb markierte glichen Teilen des Traktors oder der Maschine Leitung. verfangen. Sichern Sie gegebenenfalls die Kabel. • Führen Sie eine tägliche Inspektion der Maschine 6.10 Pronar TG214 661.01.UM.1A.DE...

  • Seite 105: Abkuppeln Des Anhängers

    • Legen Sie die Leitungen auf die Leitungshalterung. • Trennen Sie die Zapfwelle ab. • Entriegeln Sie die Deichselöse, starten Sie den Traktor und fahren Sie ihn weg. • Bringen Sie den Schutz für das Deichselge- stänge an. OBS.3.G-003.01.DE 661.01.UM.1A.DE Pronar TG214 6.11...

  • Seite 106: Beladung

    Minusgraden besteht und das Medium gefriert, die Pumpe. Entleeren Sie das Gerät, wenn es bei Minustemperaturen im besteht die Möglichkeit, dass die Pumpe beschädigt Stillstand ist. wird. Entleeren Sie die Pumpe. Sie können das Medium nicht in eine geschlossene 6.12 Pronar TG214 661.01.UM.1A.DE...

  • Seite 107: Beladen Über Den Sauganschluss (Links Oder Rechts)

    Geschlossener Tankschieber (5) Dreiwegschieber - Mischen • Stellen Sie sicher, dass sich keine Unbeteiligten in der Nähe der Zapfwelle aufhalten. Schalten Sie den Zapfwellenantrieb des Traktors ein. Die Pumpe beginnt, das Medium zu pumpen • Drücken STOP-Taste 661.01.UM.1A.DE Pronar TG214 6.13...
  • Seite 108 (8) anzeigt, dass der Tank voll ist, und schließen Sie automatisch den Ansau- gschieber (4). Die Pumpe (1) läuft weiter und im Tank wird gerührt (LED der Rührtaste leuchtet). Geschlossener seitlicher Ansaugschieber Geöffneter Tankschieber (5) Dreiwegschieber - Mischen 6.14 Pronar TG214 661.01.UM.1A.DE...
  • Seite 109 Schlauch (3) in den Tank gesunken ist, STOP 661-H.08-1 Abb. 6.10 Beladen, Andockmechanismus (1) Schneckenpumpe (2) Sauganschluss (3) Saugschieber (4) Tankschieber (5) Entlüftungsschieber (6) Fernsteuerung (7) Füllstandsanzeige (8) Hydraulikverteiler (9) Zapfwelle (A) seitliche Beladung (B) Beladen, Andockmechanismus 661.01.UM.1A.DE Pronar TG214 6.15...

  • Seite 110: Beladen Über Das Andocksystem (Links Oder Rechts)

    Sie, bis die Füllstandsan- zeige (7) anzeigt, dass der Tank voll ist, und schließen Sie automatisch den Ansaugschieber (3). Die Pumpe (1) läuft weiter und im Tank wird gerührt (LED der Rührtaste leuchtet). 6.16 Pronar TG214 661.01.UM.1A.DE...
  • Seite 111 • Heben Sie den Andockarm mit der entspre- chenden Taste auf der Fernbedienung (6) in die Transportposition. • Schalten Sie den Zapfwellenantrieb des Traktors aus. • Sichern Sie die Drehung des Andockmecha- nismus mit dem Stift. OBS.3.G-004.01.DE 661.01.UM.1A.DE Pronar TG214 6.17...

  • Seite 112: Transportfahrten

    Verkehrsteilnehmer. • Eine Überschreitung der zulässigen bauartbe- dingten Geschwindigkeit oder der Geschwin- digkeit, die sich aus verkehrsrechtlichen Be- schränkungen ergibt, ist nicht zulässig. Die Fahrgeschwindigkeit sollte an die vorherr- schenden Straßenverhältnisse, die Belastung 6.18 Pronar TG214 661.01.UM.1A.DE...
  • Seite 113 • Die Geschwindigkeit vor der Kurvenfahrt oder beim Fahren auf unebenem oder abfallendem Boden verringert werden. • Vermeiden Sie während der Fahrt scharfe Kurven, insbesondere an Hängen. • Es ist zu beachten, dass der Bremsweg des 661.01.UM.1A.DE Pronar TG214 6.19...
  • Seite 114 • Die Maschine ist für Steigungen bis zu maximal 8° ausgelegt. Wenn Sie die Maschine an steileren Hängen fahren, kann sie aufgrund von Stabilitätsverlust umkippen. Bei längerer Fahrt auf abschüssigem Gelände besteht die Gefahr, dass die Bremswirkung verloren geht. OBS.3.G-005.01.DE 6.20 Pronar TG214 661.01.UM.1A.DE...

  • Seite 115: Entladen

    Die Pumpe beginnt, das Medium zu pumpen • Sobald der Tank geleert ist, drücken Sie die STOP-Taste auf der Fernbedienung. STOP 661-H.09-1 Abb. 6.11 Entladesystem (1) Verteiler (2) Dreiwegschieber (3) Pilot (4) Ablassventil (A) offene Position (B) geschlossene Position 661.01.UM.1A.DE Pronar TG214 6.21...
  • Seite 116 Geöffneter Tankschieber ACHTUNG Dreiwegschieber - Mischen Achten Sie bei der Verwendung von • Schalten Sie den Zapfwellenantrieb des Traktors Spritzgeräten beim Abladen darauf, aus. dass sich keine unbefugten Personen OBS.3.G-006.01.DE im Abladebereich aufhalten. Achten Sie auf Freileitungen. 6.22 Pronar TG214 661.01.UM.1A.DE...

  • Seite 117: Förderpumpe

    Klappe (4) muss fest verschlossen sein. Jede Leckage im Abflusssystem disqualifiziert die HINWEIS Maschine für den Betrieb. Entleeren Sie die Pumpe über die OBS.3.G-007.01.DE Klappe der Ansaugöffnung - siehe Ab- bildung (6.8). 661.01.UM.1A.DE Pronar TG214 6.23...

  • Seite 118: Regeln Für Die Verwendung Von Reifen

    Reduzieren Sie mit dieser Erhöhung von Temperatur und Druck die Last oder Geschwin- digkeit der Maschine. • Reduzieren Sie niemals den Druck durch En- tlüften, wenn er aufgrund der Temperatur ansteigt. • Die Ventile sollten mit geeigneten Muttern 6.24 Pronar TG214 661.01.UM.1A.DE...
  • Seite 119 • Beachten Sie 30 Minuten Kühlintervalle für Reifen nach 75 km oder 150 Minuten unun- terbrochener Fahrt, je nachdem, , was zuerst eintritt. • Vermeiden Sie beschädigte Oberflächen, plötzliche und wechselnde Manöver und hohe Geschwindigkeiten beim Wenden. OBS.3.G-008.01.DE 661.01.UM.1A.DE Pronar TG214 6.25...

  • Seite 120: Reinigung

    Wenn Sie das Gerät starten und abbremsen, wird das Wasser das Innere des Tanks reinigen. • Füllen Sie das Pumpenset mit sauberem Wasser und starten Sie das Gerät im Rühr- modus. Entleeren Sie die Pumpenkammer von Verunreinigungen. 6.26 Pronar TG214 661.01.UM.1A.DE...
  • Seite 121 Lebensmittel und Getränke bestimmt sind. • Beachten Sie die Regeln des Umweltschutzes, waschen Sie die Maschine an dafür vorgese- henen Stellen. • Das Waschen und Trocknen der Maschine muss bei Umgebungstemperaturen über 0 C erfolgen. 661.01.UM.1A.DE Pronar TG214 6.27...
  • Seite 122 Kapitel 6 - Nutzungsbedingungen Im Winter kann gefrorenes Wasser Schäden an der Pumpenanlage und am Lack verursachen. OBS.3.G-009.01.DE 6.28 Pronar TG214 661.01.UM.1A.DE...

  • Seite 123: Lagerung

    Geo- metrie. Prüfen Sie außerdem von Zeit zu Zeit den Reifendruck und pumpen Sie die Räder bei Bedarf auf den richtigen Druck auf. Lagern Sie die Teleskop-Gelenkwelle in waagerechter Position zum Ankuppeln an den Traktor. OBS.3.G-010.01.DE 661.01.UM.1A.DE Pronar TG214 6.29...
  • Seite 124 Kapitel 6 - Nutzungsbedingungen 6.30 Pronar TG214 661.01.UM.1A.DE...

  • Seite 125: Interimsüberprüfungen Und Wartung

    KAPITEL 7. INTERIMSÜBERPRÜFUNGEN UND WAR- TUNG PRONAR TG214 661.01.UM.1A.DE...

  • Seite 126: Allgemeine Informationen

    Sie im Abschnitt "Wartungs- und Inspektionsplan". Einzelheiten zum Wartungsplan finden Sie im Ab- schnitt "Wartungs- und Überprüfungsplan". Nach Ablauf der Garantie wird empfohlen, die In- spektionen von spezialisierten Reparaturwerkstätten durchzuführen. Tragen Sie bei Arbeitsbeginn entsprechende Kle- idung und Schutzausrüstung nach Bedarf. SER.3.B-001.01.DE Pronar TG214 661.01.UM.1A.DE...

  • Seite 127: Standorte Mit Hohem Risiko

    Dritte weiter. • Informieren Sie Ihre Mitarbeiter über die Arbeit, die Sie vorhaben, und wo Sie arbeiten werden. • Arbeiten Sie nie allein. Eine Reserveperson sollte sich außerhalb des Hochrisikobereichs aufhalten. Halten Sie die lokalen Arbeitsgesetze ein. SER.3.G-002.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 128: Wartungs- Und Inspektionsplan

    Nutzung der Maschine auf Antrag des Eigen- tümers gegen Bezahlung durchgeführt. Die Inspektion wird alle 4 Jahre bei Verwendung Wartungs- Service der Maschine durchgeführt (1) - Autorisierter Händler und Servicezentrum (2) - Service nach Ablauf der Garantie Pronar TG214 661.01.UM.1A.DE...
  • Seite 129 Kontrolle der Spannung des Feststell- • 7,28 bremsseils Kontrolle der Hydraulikanlage • 7,30 Kontrolle der pydraulischen Installation • 7,32 Schmierung Siehe Tabelle: Anhängerschmierplan 7,46 Siehe Tabelle: Anzugsverfahren für Überprüfung der Schraubverbindungen 7,34 wichtige Schraubverbindungen Austausch von hydraulischen Schläuchen • 7,38 661.01.UM.1A.DE Pronar TG214...
  • Seite 130 25 - 45 mm Kolbenstangenhub in Hydrauliksystemen 25 - 45 mm Kolbenstangenhub in pneumatisch-hydraulischen 25 - 45 mm Systemen Die Mindestdicke des Bremsbelags Winkel zwischen der Expanderachse und der Gabel Bei angezogener Bremse Feststellbremse Zulässiges Spiel des Feststellbremsseils 150mm SER.3.G-001.01.DE Pronar TG214 661.01.UM.1A.DE...

  • Seite 131: Vorbereitung Des Anhängers

    • Der Wagenheber muss an das Gewicht des An- hängers angepasst werden. • In Ausnahmefällen sollte die Feststellbremse des der Maschine gelöst werden, z. B. beim Messen des Spiels von Radachslagern. Seien Sie während des Betriebs besonders vorsichtig. 661.01.UM.1A.DE Pronar TG214...
  • Seite 132 Kapitel 7 - Interimsüberprüfungen und Wartung 661-I.07-1 Abb. 7.14 Empfohlene Stützpunkte der Maschine SER.3.G-003.01.DE Pronar TG214 661.01.UM.1A.DE...

  • Seite 133: Entwässerung Des Druckluftbehälters

    Schrauben Sie anschließend das Ventil heraus und reinigen Sie es oder tauschen Sie es gegen ein neues aus. Abb. 7.15 Druckluftbehälter (1) Entwässerungsventil (2) Druckluftbehälter • Wenn das Ablassventil gereinigt werden muss, beachten Sie den Abschnitt „Reinigung des Ablassventils“. SER.3.8-004.01.DE 661.01.UM.1A.DE Pronar TG214...

  • Seite 134: Prüfen Von Schutzabdeckungen

    • Überprüfen Sie die Schutzvorrichtungen auf Vollständigkeit. • Überprüfen Sie den korrekten Sitz der Abdec- kungen, den Zustand des Stoßfängers (3) und die Befestigung der Abdeckungen der Lampen- schirme (2). • Prüfen Sie die Sicherheit und Vollständigkeit der Kappen (1). 7.10 Pronar TG214 661.01.UM.1A.DE...
  • Seite 135 Kapitel 7 - Interimsüberprüfungen und Wartung • Prüfen Sie die Kotflügel (4) auf korrekten Sitz. • Ziehen Sie ggf. die Verschraubungen der Schutzabdeckungen nach. SER.3.G-004.01.DE 661.01.UM.1A.DE Pronar TG214 7.11...

  • Seite 136: Steuerung Der Stecker Und Anschlüsse

    Der Kontakt der pneumati- schen Anschlussdichtungen mit Öl, Fett, Benzin usw. kann diese beschädigen und den Alterungsprozess beschleunigen. Wenn der Anhänger vom Traktor abgekuppelt ist, müssen die Anschlüsse mit Abdeckungen geschützt 622-I.04-1 Abb. 7.17 Beispiele für Anhängeranschlüsse 7.12 Pronar TG214 661.01.UM.1A.DE...
  • Seite 137 Dichtung mit dafür vorgesehenen Präparaten (z. B. Silikonschmiermitteln für Gummielemente) aufzubewahren. Prüfen Sie vor jedem Anschluss der Maschine den technischen Zustand und die Sauberkeit der An- schlüsse und Steckdosen des landwirtschaftlichen Traktors. Reinigen oder reparieren Sie ggf. die Steckdosen. SER.3.8-005.01.DE 661.01.UM.1A.DE Pronar TG214 7.13...

  • Seite 138: Inspektion Der Maschine Vor Dem Betrieb

    Plattenhalters für langsam fahrende Fahrzeuge und der Platte selbst. Stellen Sie sicher, dass der Traktor mit einem reflek- tierenden Warndreieck ausgestattet ist. Prüfen Sie, ob die Entlüftungsöffnungen des Aktu- ators nicht durch Ablagerungen verstopft sind und ob sich im Inneren Wasser oder Eis befindet. Überprüfen Sie die korrekte Montage des Stellantriebs. 65-6.16-1 Abb. 7.18 Bremszylinder 7.14 Pronar TG214 661.01.UM.1A.DE...
  • Seite 139 Überprüfen Sie beim Losfahren die Funktion des Hauptbremssystems. Für den ordnungsgemäßen Betrieb des pneumatischen Systems ist ein an- gemessener Luftdruck im Lufttank der Maschine erforderlich. Der ordnungsgemäße Betrieb der anderen Systeme sollte während des Betriebs der Maschine regelmäßig überprüft werden. SER.3.G-006.01.DE 661.01.UM.1A.DE Pronar TG214 7.15...

  • Seite 140: Luftdruck Messen, Reifen Und Felgen Prüfen

    • Der erforderliche Luftdruck ist auf einem Auf- kleber (1) an der Felge des Rades angegeben. • Prüfen Sie die Profiltiefe. • Prüfen Sie den Bereich der Reifenflanken. • Untersuchen Sie den Reifen auf Schäden, Schnitte, Verformungen oder Beulen, die auf eine mechanische Beschädigung des Reifens hinweisen. 7.16 Pronar TG214 661.01.UM.1A.DE...
  • Seite 141 Reifenservice und vergewissern Sie sich, dass der Defekt für einen Austausch in Frage kommt. Felgen sollten auf Verformung, Risse im Material, Risse in Schweißnähten, Korrosion, insbesondere im Bereich der Schweißnähte und am Ort des Kontakts mit dem Reifen, untersucht werden. SER.3.G-007.01.DE 661.01.UM.1A.DE Pronar TG214 7.17...

  • Seite 142: Prüfen Und Reinigen Der Förderpumpe

    • Lösen Sie ggf. die Einfüllschraube (5) und füllen Schutzausrüstung, d. h. Schutzkle- Sie Öl bis zum erforderlichen Stand nach. Ziehen idung, Schuhwerk, Handschuhe und Schutzbrille. Hautkontakt mit Öl ver- Sie den Stecker fest. meiden. Der Ölstand sollte mit der Unterkante Kontrollöffnung Stopfens übereinstimmen. 7.18 Pronar TG214 661.01.UM.1A.DE...
  • Seite 143 • Gießen Sie Öl in das Getriebe. in Betrieb war, überprüfen Sie alle Der Ölstand sollte mit der Unterkante Schraubverbindungen der Pumpe und ziehen Sie sie gegebenenfalls nach. Kontrollöffnung Stopfens übereinstimmen. • Ziehen Sie den Stopfen fest (7). SER.3.G-008.01.DE 661.01.UM.1A.DE Pronar TG214 7.19...

  • Seite 144: Reinigung Der Luftfilter

    Filtergehäuse befindliche Feder herausgedrückt. 526-I.08-1 Abb. 7.21 Luftfilter (1) Filterschieber (2) Abdeckung • Waschen Sie den Einsatz und den Filterkörper gründlich mit Wasser und blasen Sie ihn mit Druckluft durch. Die Montage erfolgt in umgek- ehrter Reihenfolge. SER.3.8-008.01.DE 7.20 Pronar TG214 661.01.UM.1A.DE...

  • Seite 145: Reinigung Des Ablassventils

    • Schrauben Sie das Ventil (1) heraus. • Das Ventil reinigen und mit Druckluft durchblasen. • Wechseln Sie die Dichtung aus. • Das Ventil einschrauben, den Druckluftbehälter mit Luft füllen und die Dichtigkeit des Behälters prüfen. SER.3.8-012.01.DE 661.01.UM.1A.DE Pronar TG214 7.21...

  • Seite 146: Überprüfung Des Bremsbelagverschleißes

    • Entfernen Sie die oberen und unteren Stopfen und überprüfen Sie die Dicke der Verkleidung. • Die Bremsbacken müssen ausgetauscht werden, wenn der Bremsbelag weniger als 5 mm beträgt. • Überprüfen Sie die verbleibenden Beläge auf Verschleiß. SER.3.8-009.01.DE 7.22 Pronar TG214 661.01.UM.1A.DE...

  • Seite 147: Radachslager Auf Lockerheit Prüfen

    • Wenn Sie das Spiel spüren, stellen Sie die Lager ein. Unnatürliche Geräusche, die vom Lager au- sgehen, können ein Symptom für übermäßigen Verschleiß, Verschmutzung oder Beschädigung sein. In einem solchen Fall sollten die Lager- und 661.01.UM.1A.DE Pronar TG214 7.23...
  • Seite 148 Inspektion der Lager sicher, dass ein wahrne- hmbares Spiel von den Lagern und nicht vom Aufhängungssystem ausgeht (z. B. Spiel auf Fe- derstiften usw.). • Überprüfen Sie den Zustand der Nabenkappe, ersetzen Sie diese ggf. durch eine neue. SER.3.G-009.01.DE 7.24 Pronar TG214 661.01.UM.1A.DE...

  • Seite 149: Kontrolle Von Mechanischen Bremsen

    ° betragen. Mit dieser Einstellung ist die Bremskraft optimal. Die Bremse wird durch Messen dieses Winkels und des Hubs der Kolbenstange in jedem Rad überprüft. Umfang der Tätigkeiten • Den Abstand X bei losgelassenem Traktorbrems- pedal messen. • Den Abstand gedrückten 661.01.UM.1A.DE Pronar TG214 7.25...
  • Seite 150 • Überprüfen Sie den Winkel zwischen der Achse der Stellkolbenstange und dem Expanderhebel. • Wenn der Winkel des Expansionsarms (2) und der Hub der Kolbenstange den in Tabelle „Steu- erparameter und Einstellungen” angegebenen Bereich überschreiten, sollte die Bremse einge- stellt werden. SER.3.8-011.11.DE 7.26 Pronar TG214 661.01.UM.1A.DE...

  • Seite 151: Prüfen Der Spannung Des Feststellbremsseils

    Stellen Sie die Maschine und den Traktor auf ebenen Boden. • Legen Sie Unterlegkeile unter ein Rad der Star- rachse der Maschine; • Ziehen Sie die Feststellbremse an, indem Sie die Bremskurbel (2) in Richtung (B) drehen. • Prüfen Sie die Kabelspannung (1). 661.01.UM.1A.DE Pronar TG214 7.27...

  • Seite 152: Kabelspannungsregelung

    • Ziehen Sie die Feststellbremse an und lösen Sie sie wieder. Prüfen Sie (ungefähr) das Kabel- spiel. Wenn die Betriebs- und Feststellbremse vollständig gelöst sind, sollte das Kabel ca. 10-20 mm durchhängen. Die Expanderhebel der Achse sollten in der Leerlaufposition stehen. SER.3.G-010.01.DE 7.28 Pronar TG214 661.01.UM.1A.DE...

  • Seite 153: Kontrolle Der Hydraulikanlage

    Bremszylindern oder anderen Komponenten des Bremssystems aufgetreten ist, darf der Anhänger nicht bewegt werden, bis der Mangel behoben ist. Wenn an den Leitungsverbindungen feuchte Bereiche sichtbar sind, die Leitungsverbindungen mit dem angegebenen Moment festziehen und die Prüfung 661.01.UM.1A.DE Pronar TG214 7.29...
  • Seite 154 Schlepper in einem Zustand befinden, der das Ankuppeln erlaubt. Die Hydraulikanlagen des Schleppers und Anhängers sind empfindlich gegen feste Schmutzpartikel, da sie zu einer Beschädigung der Präzisionsbauteile der Anlage führen können (Verklemmen der Hydraulikventile oder Kratzer auf den Zylinderoberflächen). SER.3.8-015.01.DE 7.30 Pronar TG214 661.01.UM.1A.DE...

  • Seite 155: Kontrolle Der Pneumatischen Bremsanlage

    Wenn immer noch Luft austritt, ersetzen Sie die Kup- plungsteile oder Dichtungen durch neue. Bei der Dichtheitsprüfung ist zusätzlich auf den techni- schen Zustand und den Sauberkeitsgrad der System- komponenten zu achten. Der Kontakt von Pneuma- tikschläuchen, Dichtungen usw. mit Öl, Schmierfett, 661.01.UM.1A.DE Pronar TG214 7.31...
  • Seite 156 Kapitel 7 - Interimsüberprüfungen und Wartung Benzin usw. kann zu deren Beschädigung beitragen oder den Alterungsprozess beschleunigen. Ersetzen Sie alle Kabel, die verbogen, dauerhaft verformt, ein- gekerbt oder abgeschabt sind. SER.3.G-019.01.DE 7.32 Pronar TG214 661.01.UM.1A.DE...

  • Seite 157: Anzugsdrehmomente Für Schraubenverbindungen

    Drehmomentschlüssel. Überprüfen Sie die Maschine bei der täglichen Inspektion auf lose Verbindungen und ziehen Sie die Verbindung gegebenenfalls wieder fest. Ersetzen Sie die verlorenen Elemente durch neue. 589-I.10-1 Abb. 7.27 Schraube mit metrischem Gewinde (1) Festigkeitsklasse (d) Gewindedurchmesser 661.01.UM.1A.DE Pronar TG214 7.33...
  • Seite 158 50÷70 M22x1,5 | M24x1,5 | M26x1,5 13 (1/2”) 50÷70 M26x1,5 | M27x1,5 | M27x2 16 (5/8”) 70÷100 M30x1,5 | M30x2 | M33x1,5 20 (3/4”) 70÷100 M38x1,5 | M36x2 25 (1”) 100÷150 M45x1,5 32 (1,1/4”) 150÷200 SER.3.G-011.01.DE 7.34 Pronar TG214 661.01.UM.1A.DE...

  • Seite 159: Anziehen Der Räder

    Anziehen der Muttern und das Anzugsmoment sind in der in den Abbildungen dargestellt. Straßenradmuttern dürfen nicht mit Schlagschraubern angezogen werden, da die Gefahr besteht, dass das zulässige Anzugsmoment überschritten wird, was zum Brechen des Verbindungsgewindes oder zum 661.01.UM.1A.DE Pronar TG214 7.35...
  • Seite 160 • nach dem ersten Gebrauch der Maschine (einmalige Inspektion), • alle 2-3 Stunden Fahrt während des ersten Nutzungsmonats, • alle 30 Stunden fahren. Wenn das Rad zerlegt wurde, sollten die obigen Schritte wiederholt werden. SER.3.8-018.01.DE 7.36 Pronar TG214 661.01.UM.1A.DE...

  • Seite 161: Austausch Von Hydraulischen Schläuchen

    Kapitel 7 - Interimsüberprüfungen und Wartung 7.21 AUSTAUSCH VON HYDRAULISCHEN SCHLÄUCHEN Gummihydraulikleitungen müssen unabhängig von ihrem technischen Zustand alle 4 Jahre ausge- tauscht werden. Diese Tätigkeit sollte spezialisierten Werkstätten anvertraut werden. SER.3.8-020.01.DE 661.01.UM.1A.DE Pronar TG214 7.37...

  • Seite 162: Steuerung Der Drehgestellartigen Aufhängung

    Ziehen Sie die Schraubverbindungen oder intensivem Betrieb sollte die War- der Aufhängung unter Last nach. tung häufiger durchgeführt werden. Die Verwendung von Druckluftschrau- bern ist beim Anziehen nicht zulässig. Ziehen Sie die Verschraubungen mit einem Drehmomentschlüssel an. 7.38 Pronar TG214 661.01.UM.1A.DE...

  • Seite 163: Wartungsarbeiten

    Gleithülsen, ersetzen Sie sie gegebenenfalls durch neue und überholen Sie die Stiftfassung. Überprüfen Sie die Sicherung der Kronenmuttern (7) der Schwingarmstifte (4). Die Inspektion besteht aus einer Einmal pro Jahr Sichtprüfung der Vollständigkeit und des Zustands der Sicherungsstifte (11). 661.01.UM.1A.DE Pronar TG214 7.39...
  • Seite 164 Kapitel 7 - Interimsüberprüfungen und Wartung Lfd. Wartungsarbeiten Frequenz Überprüfen Sie den Zustand der Federn (1) indem Sie die Seiten der Federn gründlich reinigen und bürsten, um sie Einmal pro Jahr auf Risse zu prüfen. SER.3.G-012.01.DE 7.40 Pronar TG214 661.01.UM.1A.DE...

  • Seite 165: Einstellen Des Lagerspiels Der Antriebsachse

    68-6.20-1 Abb. 7.31 Einstellung des Lagerspiels (1) Nabenabdeckung (2) Stift (3) Mutter (4) Kegelrollenlager Umfang der Tätigkeiten Bereiten Sie den Traktor und den Anhänger für die Einstellarbeiten vor, wie im Kapitel "Vorbereiten der Maschine" beschrieben. 661.01.UM.1A.DE Pronar TG214 7.41...
  • Seite 166 Ziehen Sie die Mutter nicht zu fest an. Zu viel Druck wird aufgrund der Verschlechterung Lagerbetriebsbedingungen nicht empfohlen • Sichern Sie die Kronenmutter mit einem Stecker und montieren Sie die Nabenkappe(1). • Klopfen Sie vorsichtig mit einem Gummi- oder Holzhammer auf die Nabe. SER.3.G-013.01.DE 7.42 Pronar TG214 661.01.UM.1A.DE...

  • Seite 167: Einstellung Der Bremse

    Winkel zwischen der Kolbenstange (1) und dem Expansionsarm (3) sollte etwa 90° be- tragen. Die Räder der Maschine müssen gleichzeitig bremsen. Die Bremskraft nimmt auch ab, wenn der Winkel der Kolbenstange des Bremszylinders (5) relativ zum 661.01.UM.1A.DE Pronar TG214 7.43...
  • Seite 168 Notieren oder markieren Sie beim Entfernen der Gabel (6) die ursprüngliche Position des Gabel- bolzens (7). Die Anbauposition ist abhängig von der Art der Bremsanlage und der Reifengröße der Ma- schine und wird vom Hersteller gewählt und kann nicht verändert werden. 7.44 Pronar TG214 661.01.UM.1A.DE...
  • Seite 169 Sie den Stift oder den Aktuator ent- fernen, die Stelle der ursprünglichen • Auf der Kolbenstange (1) des Zylinders mit einem Befestigung zu markieren. Strich (A) die Position des maximalen Einfahrens der Kolbenstange bei ausgeschalteter Anhän- gerbremse markieren. 661.01.UM.1A.DE Pronar TG214 7.45...
  • Seite 170 • Überprüfen Sie, ob sich die Kolbenstange des Stel- lantriebs frei und im vollen Nennbereich bewegt. • Prüfen Sie, ob die Entlüftungsöffnungen des Ak- tuators nicht durch Ablagerungen verstopft sind und ob sich im Inneren Wasser oder Eis befindet (Pneumatikzylinder). Überprüfen Sie die korrekte 7.46 Pronar TG214 661.01.UM.1A.DE...

  • Seite 171: Leistungsprüfung

    • Bremsen Sie ein paar Mal. Halten Sie die Ma- schine an und überprüfen Sie die Temperatur der Bremstrommeln. • Wenn eine Trommel zu heiß ist, stellen Sie die Bremseinstellung ein und führen Sie erneut eine Probefahrt durch. SER.3.G-014.01.DE 661.01.UM.1A.DE Pronar TG214 7.47...

  • Seite 172: Schmieren

    Lager und Dichtungen durch neue. • Leere Fett- oder Ölbehälter sollten gemäß den Empfehlungen des Schmiermittelherstellers ent- sorgt werden. Tabelle 7.10. Schmierstoffe Lfd. Symbol Beschreibung Allzweck-Maschinenfett (Lithium, Kalzium), Festschmierstoff für stark belastete Elemente mit MoS - oder Graphitzusatz Korrosionsschutzspray normales Maschinenöl, Silikonsprühfett 7.48 Pronar TG214 661.01.UM.1A.DE...

  • Seite 173: Bezeichnung

    Kapitel 7 - Interimsüberprüfungen und Wartung Tabelle 7.11. Schmierplan für die Maschine Lfd. Bezeichnung Nabenlager (2 Stück in jeder Nabe) Expanderwellenbuchse Expanderarm Achsschenkelstift Aktuatorische Lager der Torsion- sachse 661.01.UM.1A.DE Pronar TG214 7.49...
  • Seite 174 Kapitel 7 - Interimsüberprüfungen und Wartung Lfd. Bezeichnung Querlenkerstift (1) Federblätter (2) 657-I.13-1 Feststellbremsmechanismus (1) Bolzen für Feststellbremsrollen (2) Deichselstift (3) 661-I.01-1 Deichselanhängung 661-I.02-1 Stellstütze 661-I.03-1 Aktuatorische Lager der Deichsela- ufhängung 661-I.04-1 7.50 Pronar TG214 661.01.UM.1A.DE...
  • Seite 175 Kapitel 7 - Interimsüberprüfungen und Wartung Lfd. Bezeichnung 11 Dreiwegschieber 661-I.05-1 Aktuatorische Lager des Andock- mechanismus (1) Drehgelenk des Andockmechani- smus 661-I.06-1 13 Füllstandsanzeige 649-7.04-1 SER.3.G-005.01.DE 661.01.UM.1A.DE Pronar TG214 7.51...

  • Seite 176: Betrieb Des Elektrischen Systems Und Warnelemente

    Drähte usw.). Überprüfen Sie die Vollständigkeit der Lampen und aller Reflektoren. • Überprüfen Sie die korrekte Installation des dreieckigen Plattenhalters für langsam fahrende Fahrzeuge. • Stellen Sie vor dem Befahren einer öffentlichen Straße sicher, dass der Traktor mit einem Warn- reflexionsdreieck ausgestattet ist. SER.3.G-015.01.DE 7.52 Pronar TG214 661.01.UM.1A.DE...

  • Seite 177: Verbrauchsmaterialien

    Maschine ist ein Wechsel des Hydrauliköls nicht erforderlich. Falls erforderlich, sollte dieser Vorgang jedoch spezialisierten Wartungsstellen anvertraut werden. Tabelle 7.12. L-HL 32 Öl Eigenschaften Lfd. Nr. Bezeichnung Einheit Viskositätsklassifizierung nach ISO 3448VG Kinematische Viskosität bei 400 28,8 – 35,2 Qualitative Klassifizierung nach ISO 6743/99 Qualitative Klassifizierung nach DIN 51502 Flammpunkt 661.01.UM.1A.DE Pronar TG214 7.53...

  • Seite 178: Schmierstoffe

    Produkt. Insbesondere sind die Sicherheitsregeln und die Art und Weise des Umgangs mit einem be- stimmten Schmiermittel sowie die Art der Abfallent- sorgung (gebrauchte Behälter, kontaminierte Lappen usw.) wichtig. Die Packungsbeilage (Produktkarte) sollte zusammen mit dem Fett aufbewahrt werden. SER.3.G-016.01.DE 7.54 Pronar TG214 661.01.UM.1A.DE...

  • Seite 179: Bereifung

    560/60- R22,5 161D 172A8 16.00x22,5; ET=+10 400kPa 600/55- R26,5 165D 176A8 20.00x26,5; ET=0 400kPa 650/55- R26,5 169D 20.00x26,5; ET=0 400kPa 650/65- R30,5 176D 20.00x30,5; ET=+35 400kPa 710/50- R30,5 173D 24.00x30,5; ET=0 400kPa 28L26 173A8 ET=0 400kPa SER.3.G-017.01.DE 661.01.UM.1A.DE Pronar TG214 7.55...

  • Seite 180: Fehler Und Deren Behebung

    Prüfen Sie die Qualität des Öls, stellen Sie Falscher Betrieb sicher, dass das Öl in beiden Maschinen Falsche Hydraulikölvisko- des Hydraulik- von der gleichen Sorte ist. Wechseln Sie sität. systems. gegebenenfalls das Öl im Traktor und / Anhänger oder 7.56 Pronar TG214 661.01.UM.1A.DE...
  • Seite 181 Aufpumpen der im Mittelteil. Straßenräder. Übermäßiger ein- seitiger Verschleiß Falsche Vorspur. An- Beschädigte Blattfeder auf einer Seite der des linken oder triebsachsen falsch einge- Aufhängung. Ersetzen Sie die Federn. rechten Schulter- stellt. reifens. 661.01.UM.1A.DE Pronar TG214 7.57...
  • Seite 182 Saughöhe korrigieren Verschlissene Pumpenteile Laufrad und Laufradgehäuse auswechseln Pumpe macht Verschlissene Gelenke Gelenke auswechseln Geräusche Kavitation durch zu hohe Drehzahl oder zu geringen Reduzieren Sie die Drehzahl Durchmesser der Saugle- Durchmesser der Saugleitung vergrößern itung SER.3.G-018.01.DE 7.58 Pronar TG214 661.01.UM.1A.DE...
