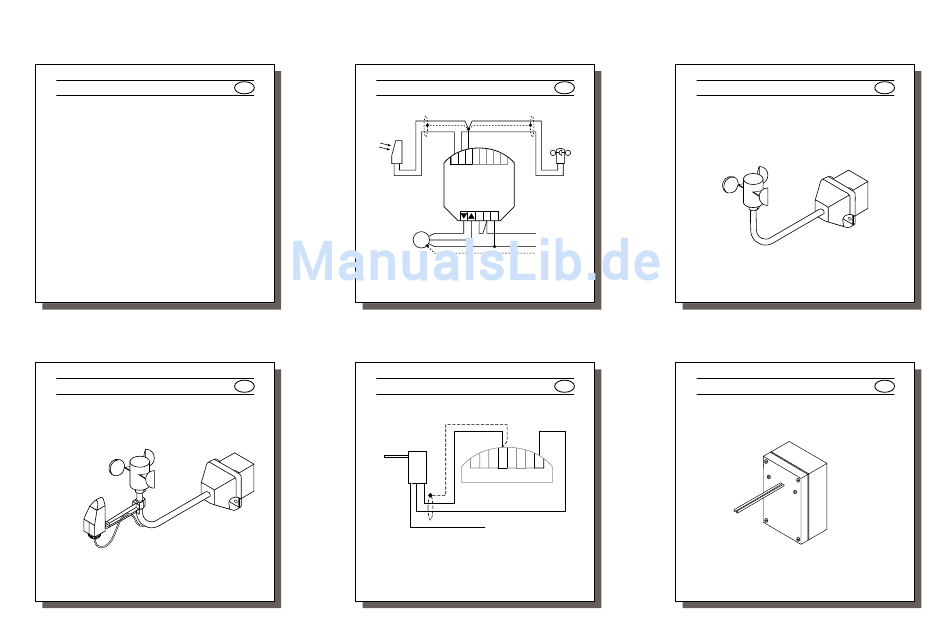

Montage

4.3.2 Allgemeines zum Anschluss der Sensoren

Beachten Sie bitte, dass
- der Anschluss der Sensoren immer mit abgeschirmten
Leitungen ausgeführt werden muss. Verwenden Sie
bitte eine getrennte 2-adrige oder eine 4-adrige gemein-
same Leitung (z. B. JY-ST-Y 2x 2x 0,6)
- die maximale Leitungslänge der Sensoren jeweils 20 m
beträgt
- pro Einsatz 6480U-101 nur ein Windsensor ange-
schlossen werden darf
- entweder ein Taster oder ein zweiter Lichtsensor
angeschlossen werden darf - beides gleichzeitig ist nicht
möglich
HINWEIS
Weitere Informationen entnehmen Sie bitte der ggf.
jeweils zugehörigen Anleitung.
22
Montage/Fig. 7

4.3.4 Anschluss Lichtsensor

• Schließen Sie das Gerät bitte gemäß Fig. 5 an.
• Befestigen Sie den Lichtsensor senkrecht mit den bei-
den mitgelieferten Schrauben (max. Ø 4 mm)
• Klipsen Sie die Haube wieder auf.
Wind-
sensor
Haube
Licht-
Deckel
sensor
HINWEIS
Der Lichtsensor funktioniert nur im Automatikbetrieb
und steuert die Markise gemäß der eingestellten Werte
(siehe Kapitel 5.2, 6.4 und 7).
20
D Montage/Fig. 5
Anschlussbild für Wind- und Lichtsensor
1/3
Licht-
sensor
ACHTUNG
Bitte achten Sie beim Lichtsensor auf den richtigen
Anschluss (1-1, 3-3).
19
23
D
Montage/Fig. 8

4.3.5 Anschluss Regensensor

Fig. 7
ACHTUNG
Der Regensensor muss so platziert werden, dass die
Anschlussleitungen unten liegen.
22
D
1 2 3 4 5 6 7 8
Einsatz Wind-
6480U-101 sensor
P L N
AB
L
AUF
M
blau
N
grün/gelb
PE
20
D
1 2 3 4 5 6 7 8
Netz
230 V/50 Hz
23
21
Montage/Fig. 6

4.3.3 Anschluss Windsensor

• Schließen Sie den Windsensor bitte gemäß Fig. 5 an.
• Achten Sie bitte auf lagerichtige Anbringung.
• Setzen Sie den Deckel wieder auf.
• Befestigen Sie die Dichtung und den Deckel mit den
mitgelieferten Schrauben.
Wind-
sensor
Deckel
HINWEIS
Der Windsensor funktioniert im Hand- und Automatik-
betrieb und steuert die Markise gemäß der eingestell-
ten Werte (siehe Kapitel 6.4 und 7).
24
Montage/Fig. 9
• Schließen Sie den Regensensor bitte gemäß Fig. 5 an.
• Setzen Sie den Deckel wieder auf.
• Befestigen Sie die Dichtung und den Deckel mit den
mitgelieferten Schrauben.
Deckel
Fühler
Fig. 9
HINWEIS
Der Regensensor funktioniert nur im Automatikbetrieb
und steuert die Markise gemäß der eingestellten Werte
(siehe Kapitel 6.4 und 7).
