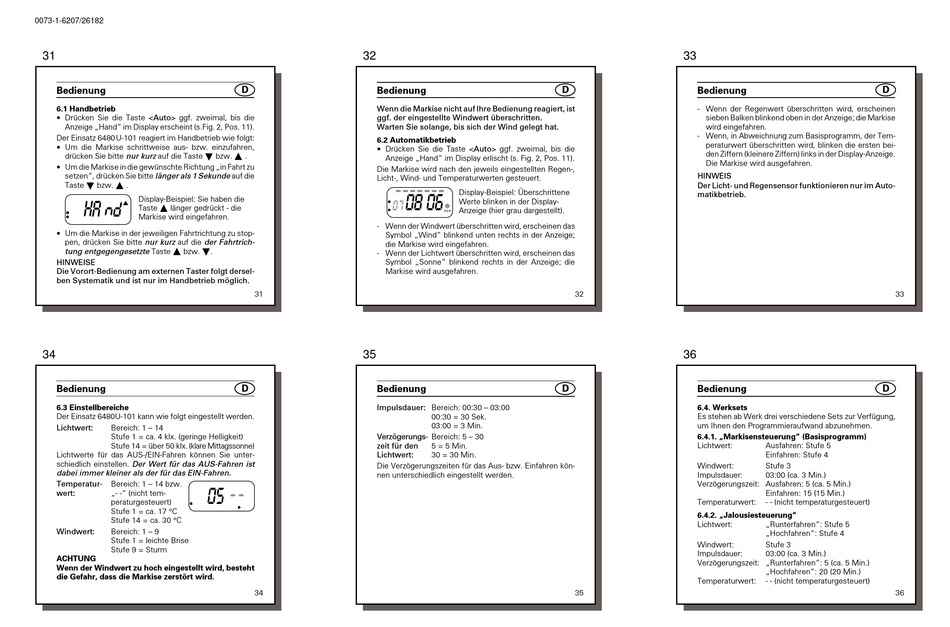

0073-1-6207/26182
31
Bedienung
6.1 Handbetrieb
• Drücken Sie die Taste <Auto> ggf. zweimal, bis die
Anzeige „Hand" im Display erscheint (s.Fig. 2, Pos. 11).
Der Einsatz 6480 U-101 reagiert im Handbetrieb wie folgt:
• Um die Markise schrittweise aus- bzw. einzufahren,
drücken Sie bitte nur kurz auf die Taste
• Um die Markise in die gewünschte Richtung „in Fahrt zu
setzen", drücken Sie bitte länger als 1 Sekunde auf die
Taste
bzw.
.
:
Display-Beispiel: Sie haben die
ha
ND
Taste
länger gedrückt - die
Markise wird eingefahren.
• Um die Markise in der jeweiligen Fahrtrichtung zu stop-
pen, drücken Sie bitte nur kurz auf die der Fahrtrich-
tung entgegengesetzte Taste
bzw.
.
HINWEISE
Die Vorort-Bedienung am externen Taster folgt dersel-
ben Systematik und ist nur im Handbetrieb möglich.
34
Bedienung
6.3 Einstellbereiche
Der Einsatz 6480U-101 kann wie folgt eingestellt werden.
Lichtwert:
Bereich: 1 – 14
Stufe 1 = ca. 4 klx. (geringe Helligkeit)
Stufe 14 = über 50 klx. (klare Mittagssonne)
Lichtwerte für das AUS-/EIN-Fahren können Sie unter-
schiedlich einstellen. Der Wert für das AUS-Fahren ist
dabei immer kleiner als der für das EIN-Fahren.
Temperatur-
Bereich: 1 – 14 bzw.
05
wert:
„- -" (nicht tem-
peraturgesteuert)
Stufe 1 = ca. 17 °C
Stufe 14 = ca. 30 °C
Windwert:
Bereich: 1 – 9
Stufe 1 = leichte Brise
Stufe 9 = Sturm
ACHTUNG
Wenn der Windwert zu hoch eingestellt wird, besteht
die Gefahr, dass die Markise zerstört wird.
32
D
Bedienung
Wenn die Markise nicht auf Ihre Bedienung reagiert, ist
ggf. der eingestellte Windwert überschritten.
Warten Sie solange, bis sich der Wind gelegt hat.
6.2 Automatikbetrieb
• Drücken Sie die Taste <Auto> ggf. zweimal, bis die
bzw.
.
Anzeige „Hand" im Display erlischt (s. Fig. 2, Pos. 11).
Die Markise wird nach den jeweils eingestellten Regen-,
Licht-, Wind- und Temperaturwerten gesteuert.
07
- Wenn der Windwert überschritten wird, erscheinen das
Symbol „Wind" blinkend unten rechts in der Anzeige;
die Markise wird eingefahren.
- Wenn der Lichtwert überschritten wird, erscheinen das
Symbol „Sonne" blinkend rechts in der Anzeige; die
Markise wird ausgefahren.
31
35
D
Bedienung
Impulsdauer: Bereich: 00:30 – 03:00
Verzögerungs- Bereich: 5 – 30
zeit für den
Lichtwert:
Die Verzögerungszeiten für das Aus- bzw. Einfahren kön-
nen unterschiedlich eingestellt werden.
:
--
34
D
:
Display-Beispiel: Überschrittene
08
06
Werte blinken in der Display-
Anzeige (hier grau dargestellt).
32
D
00:30 = 30 Sek.
03:00 = 3 Min.
5 = 5 Min.
30 = 30 Min.
35
33
Bedienung
- Wenn der Regenwert überschritten wird, erscheinen
sieben Balken blinkend oben in der Anzeige; die Markise
wird eingefahren.
- Wenn, in Abweichnung zum Basisprogramm, der Tem-
peraturwert überschritten wird, blinken die ersten bei-
den Ziffern (kleinere Ziffern) links in der Display-Anzeige.
Die Markise wird ausgefahren.
HINWEIS
Der Licht- und Regensensor funktionieren nur im Auto-
matikbetrieb.
36
Bedienung
6.4. Werksets
Es stehen ab Werk drei verschiedene Sets zur Verfügung,
um Ihnen den Programmieraufwand abzunehmen.
6.4.1. „Markisensteuerung" (Basisprogramm)
Lichtwert:
Ausfahren: Stufe 5
Einfahren: Stufe 4
Windwert:
Stufe 3
Impulsdauer:
03:00 (ca. 3 Min.)
Verzögerungszeit: Ausfahren: 5 (ca. 5 Min.)
Einfahren: 15 (15 Min.)
Temperaturwert:
- - (nicht temperaturgesteuert)
6.4.2. „Jalousiesteuerung"
Lichtwert:
„Runterfahren": Stufe 5
„Hochfahren": Stufe 4
Windwert:
Stufe 3
Impulsdauer:
03:00 (ca. 3 Min.)
Verzögerungszeit: „Runterfahren": 5 (ca. 5 Min.)
„Hochfahren": 20 (20 Min.)
Temperaturwert:
- - (nicht temperaturgesteuert)
D
33
D
36
