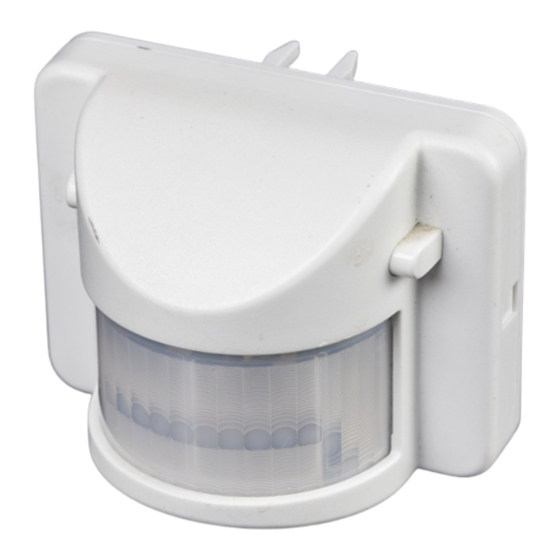

- Seite 1 Busch-Jaeger 0173 - 1-6216 Elektro GmbH 27638 ® Busch-Wächter 180 UP-Sensoren für 6810-21x-101 sowie 6800-xxx-102/104 sowie 6800-xxx-10x(M) Betriebsanleitung Nur für autorisiertes Elektrofachpersonal...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Hinweise ............. Funktionsweise ............Fig. 1: Kombinationsmöglichkeiten ......Fig. 2: Geräteschema ..........Fig. 3 bis 5: Erfassungsbereiche ........ Tabellarische Übersicht zur Montagehöhe ....11 Technische Daten ............12 Einengung des Erfassungsbereiches ......13 Montage ..............14 Inbetriebnahme ............16 Manuelle Einstellmöglichkeiten - Typ 6810-21x-101 ............ -
Seite 3: Wichtige Hinweise
Wichtige Hinweise ACHTUNG Arbeiten am 230 V - Netz dürfen nur von autorisiertem Elektrofachpersonal ausgeführt werden. Bitte beachten Sie, dass sich UP-Sensoren nicht als Ein- bruch- und Überfallmelder eignen, da die hierfür vorge- schriebene Sabotagesicherheit fehlt! Hinweis zum Freischalten! Freischalten des Stromkreises bei Glühlampenwechsel ist nur durch Abschalten eines vorgeschalteten Hauptschal- ters bzw. -
Seite 4: Funktionsweise
Funktionsweise Der UP-Sensor ist ein Passiv-Infrarot-Bewegungsmelder und spricht auf Veränderungen der Wärmestrahlung im Erfassungsbereich an. Tritt eine Person oder eine andere Wärmequelle in den Erfassungsbereich, schaltet der UP- Sensor die angeschlossene Beleuchtung ein. So lange eine Wärmebewegung im Erfassungsbereich registriert wird, bleibt die Beleuchtung eingeschaltet. Ver- läßt die Wärmequelle den Erfassungsbereich, oder ver- harrt sie bewegungslos, wird die Beleuchtung nach Ablauf von 80 Sekunden (Typ 6810-21x-101) bzw. - Seite 5 Diese Möglichkeiten sind in dem Kapitel „Manuelle Ein- stellmöglichkeiten“ näher beschrieben. Die UP-Sensoren können ausschließlich mit folgenden Busch-Jaeger Geräten (siehe Fig. 1) kombiniert werden: - MOS-Fet-Einsatz 6804U (für Glühlampen und elektro- nische Transformatoren bis 420 VA) - Universaldimmer 6590 U-10x (für Glühlampen, Nieder-...
-
Seite 6: Fig. 1: Kombinationsmöglichkeiten
Fig. 1 ® Kombinationsmöglichkeiten mit Busch-Wächter 180 UP- Senoren MOS - Fet Einsatz 6804U Taster, Öffner/ Universal- Schließer Dimmer 6590U-10x Nebenstellen- Universal- Einsatz Relais Einsatz 6805U 6401 U-10x Universal- Serien Einsatz 6402 U Relais Einsatz nur Öffnertaster 6812 U-101... -
Seite 7: Fig. 2: Geräteschema
Fig. 2 Geräteschema HINWEIS Nur die Typen 6800-xxx-10x(M) besitzen einen Schiebe- schalter (Pos. 3). - Seite 8 Fig. 3 Erfassungsbereich für Typ 6810-21x-101 … für Typ 6800-xxx-10x … für Typ 6800-xxx-104 (Selectlinse) Einbaulagen: Siehe folgende tabellarische Übersicht. ACHTUNG Die Montagehöhe darf 1,2 m nicht überschreiten.
- Seite 9 Fig. 4 Erfassungsbereich Typ 6800-xxx-10x(M) (Multilinse); Beispiel: Einsatz in einem Treppenhaus Einbaulagen: Siehe folgende tabellarische Übersicht. ca. 5° ca. 5° ca. 25° 0,2-1,2 m max.
- Seite 10 Fig. 5 Erfassungsbereich für Typ 6800-xxx-10x(M) (Multilinse) in Abhängigkeit zur Montagehöhe - 1,2 m Höhe: (10 m frontal und 2,5 m seitlich) - 2,0 m Höhe: (10 m frontal und 4 m seitlich) - 2,5 m Höhe: (15 m frontal und 5 m seitlich) 5m 4m 2,5m 2,5m 4m 5m...
-
Seite 11: Tabellarische Übersicht Zur Montagehöhe
Montagehöhe/Einsatzgebiet Um die optimale Funktion der UP-Sensoren zu gewährlei- sten, beachten Sie bitte die folgende Tabelle. UP-Sensor Montagehöhe Einbaulage der Einsatzgebiet Anschlussschrauben 6810-21x-101 0,8 - 1,2 m unten 6800-xxx-102/104 6800-7x- 0,8 - 1,2 m 102M/104(M) (Treppenhaus) oben 2,0 - 2,5 m (Raumüberw.) oben 6800-xxx-... -
Seite 12: Technische Daten
Technische Daten 6810-21x-101 Dämmerungssensor: ca. 5 bis 1000 Lux Abschaltverzögerung: ca. 80 Sekunden fest eingestellt Erfassungsbereich: 180° horizontal, 12 m frontal jeweils 8 m seitlich (s. Fig. 3) 6800-xxx-10x(M) Dämmerungssensor: ca. 5 bis 1000 Lux Abschaltverzögerung: ca. 2 sec. bis 32 min. Erfassungsbereich 180°... -
Seite 13: Einengung Des Erfassungsbereiches
Einengung des Erfassungsbereiches Einsatz der Jalousie Der Erfassungsbereich Ihres UP-Sensors beträgt horizon- tal 180°. Auf Grund örtlicher Besonderheiten wollen Sie den Erfassungsbereich ggf. einschränken. Gehen Sie dazu wie folgt vor: • Schneiden Sie die beiliegende Jalousie auf die ge- wünschte Länge ab. •... -
Seite 14: Montage
Montage Montageort Beachten Sie bei der Wahl des Montageortes, dass - der UP-Sensor nicht durch feste oder bewegliche Ge- genstände verdeckt wird - grundsätzlich ein Mindestabstand von 2 m zu Leuchten eingehalten wird, um Fehlschaltungen zu vermeiden - die Montage seitlich zur Gehrichtung erfolgt, um die optimale Funktionalität zu erreichen. - Seite 15 Montage HINWEISE - Damit Ihr Gerät seine volle Funktionalität entfalten kann, müssen sich die Anschlussschrauben des jeweiligen UP-Einsatzes nach der Montage lagerichtig befinden (siehe tabellarische Übersicht auf Seite 11). - Die Mittelstellung des Schiebeschalters (Fig. 2, Pos. 3) kann durch eine beigelegte Schraube auf der Rückseite des Gerätes gegen unbefugtes Verstellen (z.B.
-
Seite 16: Inbetriebnahme
Inbetriebnahme Bei erstmaligem Zuschalten der Netzspannung bzw. nach Netzunterbrechung werden angeschlossene Verbraucher unabhängig von der Umgebungshelligkeit eingeschaltet: Beim Einsatz der UP-Sensoren 6810-21x-101 - für ca. 80 Sekunden Beim Einsatz der UP-Sensoren 6800-xxx-10x(M) - für die am UP-Sensor eingestellte Zeit (mind. 1 Minute bei Zeiteinstellungen kleiner 1 Minute;... -
Seite 17: Manuelle Einstellmöglichkeiten
Manuelle Einstellmöglichkeiten Typ 6810-21x-101 Ab Werk sind diese UP-Sensoren auf folgende Werte ein- gestellt (Einstellrad auf der Rückseite): Test - Ansprechschwelle /Test Fig. 6 Ansprechschwelle (s. Fig. 6) Der integrierte Dämmerungssensor reguliert die Ansprech- schwelle (Lichtempfindlichkeit), ab der die Erfassung akti- viert wird. - Seite 18 Manuelle Einstellmöglichkeiten • Bleiben Sie solange stehen, bis die Verbraucher aus- geschaltet sind. Kontrollieren Sie danach durch „Probe- gehen“ Ihre Einstellungen. HINWEISE Wird die Teststellung verlassen, schaltet das Gerät nach einem Selbsttest von 1 Minute ab bzw. in die eingestellte Betriebsart.
-
Seite 19: Typen 6800-Xxx-10X(M)
Manuelle Einstellmöglichkeiten Typen 6800-xxx-10x(M) Ab Werk sind diese UP-Sensoren auf folgende Werte eingestellt (Einstellräder auf der Rückseite): - Ansprechschwelle / Test und Zeiteinstellung/ Kurzzeit- impuls Test Fig. 6 Fig. 7 a. Ansprechschwelle/Test (s. Fig. 6) Der integrierte Dämmerungssensor reguliert die Ansprech- schwelle (Lichtempfindlichkeit), ab der die Erfassung akti- viert wird. - Seite 20 Manuelle Einstellmöglichkeiten - „Test“: Schaltung bei jeder Helligkeit, da der Dämme- rungssensor deaktiviert ist (bei kürzester Ausschalt- verzögerung von ca. 2 Sekunden). • Probieren Sie durch Testgehen, wo der UP-Sensor aus- löst. • Bleiben Sie solange stehen, bis die Verbraucher aus- geschaltet sind.
-
Seite 21: Ausschaltverzögerung
Manuelle Einstellmöglichkeiten b. Ausschaltverzögerung (s. Fig. 7) Das in diesen UP-Sensoren eingebaute Zeitglied steuert die Einschaltdauer aktivierter Verbraucher . Diese Funktion ist z.B. erforderlich, wenn auf einem häufig benutzen Flur ein ständiges Ein- und Ausschalten verhindert bzw. Stillstandzeiten im Erfassungsbereich überbrückt werden sollen. -
Seite 22: Betriebsart
Manuelle Einstellmöglichkeiten HINWEISE Bei kleinem Zeitwert und starkem Infrarot-Signal kann es zu leichten Abweichungen bzgl. der Ausschaltverzögerung kommen. Bei jeder erneuten Bewegung im Erfassungsbereich, die während des Ablaufes des eingestellten Zeitwertes auf- tritt, wird die eingestellte Zeit neu aktiviert, wenn bei der ersten Einschaltung eine Freigabe des Dämmerungssen- sors vorliegt. -
Seite 23: Funktion Mit Up-Einsätzen
Funktion mit UP-Einsätzen Der Funktionsumfang der jeweilig verwendeten UP-Ein- sätze wird durch den UP-Sensor bestimmt. ACHTUNG Beachten Sie unbedingt die in den jeweiligen Betriebs- anleitungen genannten Sicherheitshinweise und die Hinweise zu Lasttypen, Montage, etc. Besonderheiten a. MOS-Fet-Einsatz 6804 U Es gibt keine Besonderheiten. b. - Seite 24 Funktion mit UP-Einsätzen c. Universal-Relais-Einsatz 6401 U-10x Es steht Ihnen der volle Funktionsumfang zur Verfügung. HINWEIS (zu a. - c.) Beachten Sie aber bitte, dass sich beim Betrieb mit dem Nebenstellen-Einsatz 6805 U die Einschaltverzögerungen von Haupt- und Nebenstellen addieren. d.
-
Seite 25: Nebenstellenbetrieb
Nebenstellenbetrieb In Zusammenhang mit den UP-Sensoren ist ein Neben- stellenbetrieb mittels - separatem Tastereingang der genannten UP-Einsätze oder - Aktivierung per Öffnertaster in der Spannungsversorgung - oder Nebenstellen-Einsatz 6805 U möglich. Weitere Informationen finden Sie in der Tabelle am Anfang der Betriebsanleitung. - Seite 26 Nebenstellenbetrieb Aktiver Nebenstellenbetrieb mittels Einsatz 6805U Die „aktive“ Nebenstelle verhält sich wie die Hauptstelle. Allerdings addieren sich die eingestellten Nachlaufzeiten von Haupt- und Nebenstelle. Wir empfehlen daher, - am 6805U den Kurzzeitimpuls und - an der Hauptstelle die gewünschte Nachlaufzeit einzu- stellen.
-
Seite 27: Störungsbeseitigung
Störungsbeseitigung Diagnose Ursache/Abhilfe UP-Sensor - Ansprechschwelle bei hellem schaltet nicht ein: Raum oder bei Fremdlicht auf zu dunkel eingestellt; Stell- schraube in Richtung hell drehen. - Linse verdeckt oder ver- schmutzt; Linse freimachen, mit feuchtem Tuch reinigen. - Vorschalter oder Sicherung defekt;... - Seite 28 Störungsbeseitigung Diagnose Ursache/Abhilfe Licht brennt immer: - Ständige Bewegung im Er- fassungsbereich; Wärme- quelle aus dem Erfassungs- bereich entfernen und die Ausschaltverzögerungszeit abwarten. Zur Kontrolle kann die Linse auch völlig abge- deckt werden. - UP-Sensor ist durch evtl. parallel angeordneten Schalter überbrückt.
- Seite 29 Störungsbeseitigung Diagnose Ursache/Abhilfe Selbsttätiges uner- - Tiere (z. B.Katzen) laufen wünschtes Schalten: durch Erfassungsbereich. - Wärme wird durch Reflektion von hellen Wänden oder gespiegelten Flächen in den Erfassungsbereich gebracht; Erfassungsbereich verändern, betroffene Bereiche mittels beiliegender Jalousie abdecken. UP-Sensor erfasst nicht - Frontale Annäherung; seitlich und nur in Auswahl des Montageortes kurzen Reichweiten:...
- Seite 30 Störungsbeseitigung Diagnose Ursache/Abhilfe UP-Sensoren 6800-xxx- - Lastkombination ändern. 10x(M) (nur bei 6590 U-10x) schalten ungewollt ab: - Last reduzieren. (nur bei 6590 U-10x, 6804 U) Licht schaltet dauernd Nur UP-Einsatz 6401 U-10x: EIN und AUS: - UP-Sensoren schalten Transformatoren, Relais/ Schütze ohne Überspan- nungsleiter, Leuchtstoff- und Sparlampen;...
-
Seite 31: Entsorgung
Montage lagerichtig befinden - siehe tabellarische Übersicht auf Seite 11. Entsorgung Alle Verpackungsmaterialien und Geräte von Busch-Jaeger sind mit Kennzeichnungen und Prüfsiegel für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Ver- packungsmaterialien und Elektrogeräte bzw. deren Elektro- nikkomponenten über hierzu autorisierte Sammelstellen bzw. -
Seite 32: Gewährleistung Gegenüber Endverbraucher
Gewährleistung gegenüber Endverbraucher Busch-Jaeger Geräte sind mit modernsten Technologien ge- fertigt und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, leistet die Busch-Jaeger Elektro GmbH (im folgenden Busch-Jaeger) im nachstehenden Umfange Gewähr: Dauer Die Dauer der Gewährleistung beträgt 12 Monate ab Kauf des Gerätes durch den Endverbraucher. - Seite 33 Eine Haftung für aufgrund unsachgemäß vorge- nommener Änderungen oder Instandsetzungsarbeiten entstehende Folgen besteht nicht. Dies gilt auch für die Lieferung von Einzel- und Ersatzteilen. Busch-Jaeger haftet nicht für Schäden, die nicht am Liefer- gegenstand selbst enstanden sind, insbesondere nicht für Indirekte, Folge- oder Vermögensschäden. Verjährung Erkennt Busch-Jaeger rechtzeitig erhobene Mängelrügen...
