- Seite 1 Produkthandbuch │ 13.01.2022 Busch-free@home ® flex Busch-Wächter ® 62762-xxx-WL Komfort Sensor 180 flex, Selectlinse, Wireless 62764-xxx-WL Komfort Sensor 180 flex, Multilinse, Wireless Branding -- Release 2018-01-01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ..........................4 Sicherheit ............................... 5 Verwendete Hinweise und Symbole ....................5 Bestimmungsgemäßer Gebrauch ...................... 6 Bestimmungswidriger Gebrauch ......................6 Zielgruppe / Qualifikation des Personals ................... 6 ... - Seite 3 Inhaltsverzeichnis 10.3.2 Betriebsarten ..........................47 10.3.3 Mindesthelligkeit ......................... 48 Wartung ............................... 49 11.1 Reinigung ............................49 Planungs- / Anwendungsinformationen ...................... 50 12.1 Funktionsprinzipien / Arbeitsweisen ....................50 12.1.1 ...
-
Seite 4: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: https://BUSCH-JAEGER.de... -
Seite 5: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 6: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 6 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 7: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …... -
Seite 8: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 9: Übersicht
Abschnitte für die Designlinie durch ein „xxx“ gekennzeichnet. Bitte entnehmen sie die gewünschten aktuellen Designvarianten und die entsprechenden vollständigen Artikelnummern sowie die Bestellnummern den jeweiligen Produktkatalogen oder dem Online-Katalog unter https://www.busch-jaeger.de/online-katalog/ Grundlagen Informationen über grundlegende Funktionen und Arbeitsweisen der Geräte finden Sie unter Kapitel 12 „Planungs- / Anwendungsinformationen“... -
Seite 10: Sortimentsübersicht
Sortimentsübersicht Sortimentsübersicht Einsatzgebiete Beleuchtungssysteme lassen sich durch Bewegungsmelder intelligent und bedarfsorientiert steuern. Die Auswahl des richtigen Gerätes ist dabei abhängig von der Art der Räume, der Größe der zu überwachenden Fläche, der Einbausituation und der Art der zu erfassenden Bewegung. In Räumen, die von Menschen betreten werden, gibt es andere Erfassungssituationen als z. -
Seite 11: Busch-Free@Home Flex Bewegungsmelder

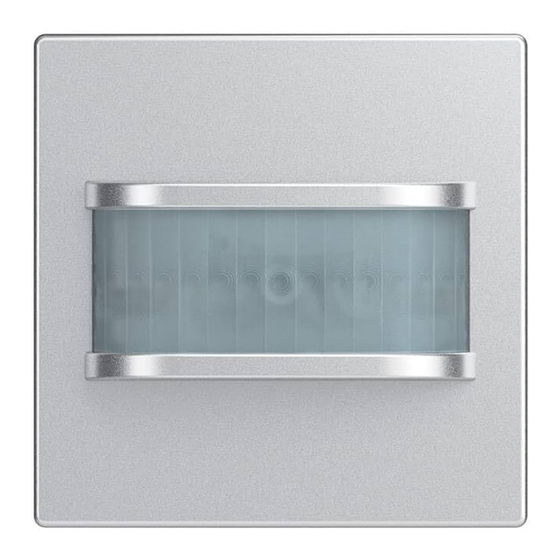

Sortimentsübersicht Busch-free@home ® flex Bewegungsmelder ® Abb. 1: Busch-free@home flex Bewegungsmelder (Beispiel) ® Busch-free@home flex Geräte sind modular aufgebaut. Der Sensor und der Aktor sind voneinander getrennt. – Die gewünschte Funktion des montierten Bewegungsmelders wird aus der Kombination des verwendeten Aktors und Sensors bestimmt. –... -
Seite 12: Geräteübersicht
Sortimentsübersicht Geräteübersicht Im Folgenden finden Sie eine Übersicht von Aktoren, Sensoren und Bedienelementen für die Realisierung einer Beleuchtungssteuerung mit Bewegungsmeldern. Die Kurzbeschreibungen der Eigenschaften geben eine erste Orientierung. Für eine detaillierte Übersicht der Eigenschaften und Anwendungsfälle der Geräte siehe die folgenden Punkte: Eigenschaften (Gerätefunktionen): siehe Kapitel 6 „Gerätefunktionen“... -
Seite 13: Montagemöglichkeiten
Sortimentsübersicht Folgende Sensorvarianten stehen für die Kombination von Bewegungsmeldern-Aufsätzen mit den Aktoren zur Verfügung: ® Busch-Wächter Komfort Sensor 180 flex, Selectlinse, Wireless Anwendungen in Räumen – Schaltung von Beleuchtungsanlagen in Komfort Wireless Abhängigkeit von Helligkeit und/oder Bewegung. ® Busch-Wächter – Zusätzliche Vorort-Bedienung über Komfort Sensor 180 Schaltwippe mit wählbarer flex, Selectlinse,... -
Seite 14: Einstellmöglichkeiten / Steuerung
Einstellung über App ® Fernbedienbar über die App „Busch-free@home App Next“. ® Die App „Busch-free@home App Next“ finden Sie unter: – https://www.busch-jaeger.de/fuer-profis/service-tools/apps – https://new.abb.com/low-voltage/de-ch/produkte/haus-und- gebaeudeautomation/produktsortiment/hausautomation-mit-abb-freeathome/abb- freeathome-app Trimmer an den UP-Einsätzen (nur beim Dimmer) Abb. 3: Einstellung über Trimmer: UP-Einsatz Dimmer Auf der Vorderseite des UP-Einsatzes befindet sich ein Trimmer zur Einstellung der Betriebsart und der Mindesthelligkeit, siehe „Geräteeinstellungen Dimmer“... -
Seite 15: Gerätefunktionen
Gerätefunktionen Gerätefunktionen Übersicht der Funktionen Abb. 4: Komfort Sensor 180 flex, Selectlinse, Wireless: Funktionen in Kombination mit UP-Einsätzen 62762-xxx-WL Komfort Sensor 180 flex, Selectlinse, Wireless Funktionen in Kombination mit: Einsatzzweck Bewegungsmelder — Bewegungsmelder — — — — Steuerung von Kanal 2 über Nebenstelleneingang Soft-EIN/AUS —... - Seite 16 Gerätefunktionen Funktionen Vorortbedienung über integrierte Schaltwippe Nebenstellenbedienung über — zusätzlichen Taster möglich Helligkeitsschwelle Mindesthelligkeit — — — — Permanentlicht — — Memory-Funktion — — — — Kurzzeitimpuls für z.B. Treppenlichtautomat Ausschaltverzögerung Ausschaltwarnung Test-Mode App-Steuerung über WL / ® Bluetooth Anbindung an free@home ...
- Seite 17 Gerätefunktionen Abb. 5: Komfort Sensor 180 flex, Multilinse, Wireless: Funktionen in Kombination mit UP-Einsätzen 62764-xxx-WL Komfort Sensor 180 flex, Multilinse, Wireless Funktionen in Kombination mit: Einsatzzweck Bewegungsmelder — Bewegungsmelder — — — — Steuerung von Kanal 2 über Nebenstelleneingang Soft-EIN/AUS —...
-
Seite 18: Erfassungsbereich
Gerätefunktionen Erfassungsbereich 62762-xxx-WL Komfort Sensor 180 flex, Selectlinse, Wireless 5° -5° Abb. 6: Öffnungswinkel Selectlinse Abb. 7: Erfassungsbereiche: Prinzip Selectlinse Montagehöhe [D]: 0,8 … 1,2 Meter Längs zum Melder gehend Quer zum Melder gehend A / B 5 Meter A / B 12 Meter 5 Meter 12 Meter... - Seite 19 Gerätefunktionen Abb. 8: Einschränkung Erfassungsbereich: Selectlinse Bei der Selectlinse lässt sich eine Einschränkung des Erfassungsbereiches über die App „Busch-free@home ® App Next“ einstellen. Produkthandbuch 2CKA001373B5282 │19...
- Seite 20 Gerätefunktionen 62764-xxx-WL Komfort Sensor 180 flex, Multilinse, Wireless 4° 4° -64° -30° -30° -40° -40° -64° Abb. 9: Öffnungswinkel Multilinse Abb. 10: Erfassungsbereiche: Prinzip Multilinse Produkthandbuch 2CKA001373B5282 │20...
- Seite 21 Gerätefunktionen Montagehöhe [D]: 2,2 Meter Längs zum Melder gehend Quer zum Melder gehend A / B 4 Meter A / B 8 Meter 4 Meter 8 Meter Montagehöhe [D]: 1,1 Meter Längs zum Melder gehend Quer zum Melder gehend A / B 5 Meter A / B 7 Meter...
-
Seite 22: Technische Daten
Technische Daten Technische Daten Sensoren Bewegungsmelder Wireless Bezeichnung Wert Öffnungswinkel: 180° Helligkeitsgrenzwert: 5 … 500 Lux, Tagbetrieb ® Einstellbar über die App „Busch-free@home ■ App Next“. Ausschaltverzögerung: Kurzzeitimpuls 1 Sekunden ■ Montagehöhe: 62762-xxx-WL Komfort Sensor 180 flex, ■ 0,8 m … 1,2 m Selectlinse, Wireless 62764-xxx-WL Komfort Sensor 180 flex, ■... -
Seite 23: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Anforderungen an den Installateur Gefahr – Elektrische Spannung ! Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen. Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das ■... -
Seite 24: Montage / Demontage
Anschluss, Einbau / Montage Montage / Demontage Achtung ! – Geräteschaden durch die Verwendung harter Gegenstände! Die Kunststoffteile des Geräts sind empfindlich. – Ziehen Sie den Aufsatz nur mit den Händen ab. – Verwenden Sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln. - Seite 25 Anschluss, Einbau / Montage 2. Sensor bzw. Bedienelement zusammen mit dem Rahmen auf den UP-Geräteeinsatz aufstecken. – Die Gerätekombination ist montiert. Produkthandbuch 2CKA001373B5282 │25...
-
Seite 26: Elektrischer Anschluss
Anschluss, Einbau / Montage Elektrischer Anschluss Anschlussbeispiel Abb. 11: Anschlussbeispiel: Main mit Sub und Nebenstelle [1] Main – „Relais-Einsatz flex, 1-fach“ mit „Busch-Wächter ® 180 flex, Komfort Sensor mit Selectlinse“ [2] Optional: Nebenstellen-Taster – z. B.: 2020 US [3] Sub –... -
Seite 27: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Für die Inbetriebnahme gelten folgende Voraussetzungen und Systemgrenzen. Voraussetzungen Bedienung und Konfiguration App „Busch-free@home ® App Next“ ■ Registrierung bei myBUSCH-JAEGER ■ Je nach gewünschter Ausbaustufe Betriebsart sind weitere Komponenten erforderlich. ■ – Raumsteuerung: weitere Busch-free@home ® flex Geräte für den Aufbau eines Mesh- Netzwerkes notwendig. -
Seite 28: Parameter
Inbetriebnahme Parameter ® Zur Parametrierung der Busch-free@home flex Bewegungsmelder stehen je nach Ausbaustufe folgend aufgeführte Möglichkeiten zur Verfügung. Busch-free@home ® App Next ■ System Access Point ■ 9.1.1 Schalten Abb. 12: Parameter Kanal Unter den Kanaleinstellungen können Sie Informationen zum Gerätenamen und zur Position des Geräts einsehen. - Seite 29 Inbetriebnahme Pos. Beschreibung Sensor-Konfiguration Durch Aktivieren des Kontrollkästchens wird der Sensor gesperrt. Eine weitere Konfiguration ist nicht möglich. Verknüpfungen Unter „Verknüpfungen“ können Sie Verknüpfungen erstellen, löschen oder bearbeiten. Sie können darüber hinaus sehen, zu welchen Geräten eine Verknüpfung erstellt wurde. Es wird zwischen Verknüpfungen von Kanal und Szene unterschieden. Durch Tippen auf das Plus-Symbol vor Kanal oder Szene öffnet sich eine Liste.
- Seite 30 Inbetriebnahme Abb. 13: Parameter Wippe Produkthandbuch 2CKA001373B5282 │30...
- Seite 31 Inbetriebnahme Unter den Wippeneinstellungen können Sie Informationen zum Gerätenamen und zur Position des Geräts einsehen. Sie können darüber hinaus die nachfolgend beschriebenen Bereiche konfigurieren. Pos. Beschreibung Sensor-Konfiguration Durch Aktivieren des Kontrollkästchens wird der Sensor gesperrt. Eine weitere Konfiguration ist nicht möglich. Verknüpfungen Unter „Verknüpfungen“...
- Seite 32 Inbetriebnahme wenn der Aktor ausgeschaltet ist. Statusanzeige mit Orientierungslicht: ■ Ist der Aktor ausgeschaltet, leuchtet die LED mit den konfigurierten Tag/Nacht LED Helligkeiten. Wird der Aktor eingeschaltet, leuchtet die LED mit 100%. Aus: ■ Die LED ist permanent ausgeschaltet. Hinweis: Je nach gewählter Sensorfunktion kann es sein, dass einzelne LED-Betriebsarten nicht zur Verfügung stehen.
- Seite 33 Inbetriebnahme Abb. 14: Parameter Sub Produkthandbuch 2CKA001373B5282 │33...
- Seite 34 Inbetriebnahme Unter den Sub-Einstellungen können Sie Informationen zum Gerätenamen und zur Position des Geräts einsehen. Sie können darüber hinaus die nachfolgend beschriebenen Einstellungen konfigurieren. Pos. Beschreibung Sensor-Konfiguration Durch Aktivieren des Kontrollkästchens wird der Sensor gesperrt. Eine weitere Konfiguration ist nicht möglich. Verknüpfungen Unter „Verknüpfungen“...
- Seite 35 Inbetriebnahme Abb. 15: Parametereinstellungen Aktor Unter den Aktoreinstellungen können Sie die nachfolgend beschriebenen Einstellungen konfigurieren. Produkthandbuch 2CKA001373B5282 │35...
- Seite 36 Inbetriebnahme Pos. Beschreibung Gerätename Über das Textfeld kann eine eigene Bezeichnung für das Gerät vergeben werden. Position Durch Tippen auf das Dropdown-Menü können Sie dem Gerät eine Position in der von Ihnen definierten Gebäudestruktur zuweisen (Zuweisung zu einem Zimmer auf einer bestimmten Etage).
-
Seite 37: Dimmen
Inbetriebnahme 9.1.2 Dimmen Abb. 16: Parameter Wippe Unter den Wippeneinstellungen können Sie Informationen zum Gerätenamen und zur Position des Geräts einsehen. Sie können darüber hinaus die nachfolgend beschriebenen Bereiche konfigurieren. Produkthandbuch 2CKA001373B5282 │37... - Seite 38 Inbetriebnahme Pos. Beschreibung Verknüpfungen Unter „Verknüpfungen“ können sie Verknüpfungen erstellen oder löschen. Sie können darüber hinaus sehen, zu welchen Geräten eine Verknüpfung erstellt wurde. Es wird zwischen Verknüpfungen von Kanal und Szene unterschieden. Durch Tippen auf das Plus-Symbol vor Kanal oder Szene öffnet sich eine Liste. ■...
- Seite 39 Inbetriebnahme LED Helligkeiten. Wird der Aktor eingeschaltet, leuchtet die LED mit 100%. Aus: ■ Die LED ist permanent ausgeschaltet. Hinweis: Je nach gewählter Sensorfunktion kann es sein, dass einzelne LED-Betriebsarten nicht zur Verfügung stehen. Produkthandbuch 2CKA001373B5282 │39...
- Seite 40 Inbetriebnahme Abb. 17: Parameter sub Unter den Sub-Einstellungen können Sie Informationen zum Gerätenamen und zur Position des Geräts einsehen. Sie können darüber hinaus die nachfolgend beschriebenen Einstellungen konfigurieren. Produkthandbuch 2CKA001373B5282 │40...
- Seite 41 Inbetriebnahme Pos. Beschreibung Verknüpfungen Unter den Verknüpfungen können Sie Verknüpfungen erstellen oder löschen. Sie können darüber hinaus sehen, zu welchen Geräten eine Verknüpfung erstellt wurde. Es wird zwischen Verknüpfungen von Kanal und Szene unterschieden. Durch Tippen auf das Plus-Symbol vor Kanal oder Szene öffnet sich eine Liste. ■...
- Seite 42 Inbetriebnahme Abb. 18: Parameter Aktor Unter den Aktoreinstellungen können Sie die nachfolgend beschriebenen Einstellungen konfigurieren. Pos. Beschreibung Gerätename Über das Textfeld kann eine eigene Bezeichnung für das Gerät vergeben werden. Position Durch Tippen auf das Dropdown-Menü können Sie dem Gerät eine Position in der von Ihnen definierten Gebäudestruktur zuweisen (z.
- Seite 43 Inbetriebnahme Dimmers festgelegt: Glühlame ■ (Phasenabschnitt) Induktive Last ■ (Phasenanschnitt Dimmbare LED/KLL ■ (Phasenanschnitt) Hinweis: Bitte beachten Sie das der jeweiligen Lastart zugrunde liegende Prinzip (Phasenanschnitt und -abschnitt). Dieser Parameter definiert die minimale Minimale Helligkeit [%] Helligkeit, auf die das Leuchtmittel gedimmt werden kann.
-
Seite 44: Bedienung
Bedienung Bedienung 10.1 Bedienung Sensoren Abb. 19: Bedienelemente [1] Test-LED [2] Wippen-Taste oben [3] Wippen-Taste unten Vorortbedienung über Wippen-Taster [2] / [3] Der aufgesetzte Sensor ist als Wippe konzipiert. Über diese Wippenfunktion lässt sich die Beleuchtung unabhängig von der Bewegungsmelderfunktion anschalten und ausschalten. Wippen-Taste oben [2]: Kurzer Tastendruck: ■... - Seite 45 Bedienung Langer Tastendruck: ■ – Montage auf Relais-Einsatz oder e-contact-Einsatz: – Permanent-Licht AUS, LED [3] leuchtet als Status-Rückmeldung. – Ein erneuter langer Tastendruck verlässt den Permanent-Modus. – im Permanent-Licht AUS Modus ist keine Kurzbedienung möglich. – Montage auf Dimmer-Einsatz: – Helligkeit bis zum minimalen Helligkeitswert verringern.
-
Seite 46: Nebenstellenbedienung (Option)
Bedienung 10.2 Nebenstellenbedienung (Option) Nebenstellenbedienung über Taster Die Lichteinschaltung kann jederzeit über einen Nebenstellentaster erfolgen. Eine Ausschaltung erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der ■ eingestellten Ausschaltverzögerung. Sonderfunktion in Kombination mit einem flex Dimmer-Einsatz: Wird der Nebenstellentaster lang betätigt, erfolgt ein hoch / runter Dimmen des Lichtes (Toggle- Bedienung) bis zum Erreichen der maximalen / minimalen Helligkeit. -
Seite 47: Geräteeinstellungen Dimmer
Bedienung 10.3 Geräteeinstellungen Dimmer 10.3.1 Einleitung Die Mindesthelligkeit bestimmt die Lichtstärke, bis zu der heruntergedimmt werden kann. Die Mindesthelligkeit des Dimmer UP-Einsatzes wird bei abgenommenem Bedienteil durch Verstellen des Trimmers auf der Gerätefront eingestellt. Je nach der angeschlossenen Lastart wird bei der Einstellung ebenfalls die passende Betriebsart gewählt. -
Seite 48: Mindesthelligkeit
Bedienung 10.3.3 Mindesthelligkeit Abb. 20: Einstellung minimale Helligkeit Je nach der eingestellten Betriebsart wird die minimale Helligkeit im rechten [1] oder linken [2] Stellbereich des Trimmers eingestellt. – Zum Einstellen der Betriebsart, siehe Kapitel 10.3.2 „Betriebsarten“ auf Seite 47. Die Einstellung der minimalen Helligkeit wird direkt durch die angeschlossene Beleuchtung signalisiert. -
Seite 49: Wartung
Wartung Wartung 11.1 Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmitteln können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■... -
Seite 50: Planungs- / Anwendungsinformationen
Planungs- / Anwendungsinformationen Planungs- / Anwendungsinformationen 12.1 Funktionsprinzipien / Arbeitsweisen 12.1.1 Unterschied Bewegungsmelder / Präsenzmelder Die zwei Gerätearten sind Passiv-Infrarot-Melder. Sie dienen dazu, bei der Anwesenheit von Personen die Beleuchtung zu schalten. Bewegungsmelder: Bewegungsmelder müssen grobe Bewegungen erkennen, z.B. wenn jemand einen Raum oder ein Treppenhaus betritt oder verlässt. -
Seite 51: Funktionsprinzipien
Planungs- / Anwendungsinformationen 12.1.2 Funktionsprinzipien Infrarote Strahlung, auch als Wärmestrahlung bezeichnet, gehört zu den elektromagnetischen Wellen. Jedes Objekt sendet, entsprechend seiner spezifischen Temperatur, eine charakteristische Wärmestrahlung aus. Die Bewegungserfassung ist abhängig von der Montagehöhe und der „freien Sicht” des Gerätes. Infrarot Sensorik (IR-Sensorik) 100A 0,4µm 0,7µm 0,1cm... - Seite 52 Bewegt man sich von einem Sektor zum nächsten, wird diese Bewegung erkannt. Lichtmessung Abb. 24: Helligkeitssensor Die Geräte von Busch-Jaeger sind mit einer Umgebungs-Lichtmessung ausgestattet. Damit wird die Bewegungserfassung um eine Helligkeitsschwelle erweitert. Die Helligkeitsschwelle bestimmt die Lichtstärke, ab der das Licht einschaltet. Ist das Umgebungslicht heller, als die eingestellte Helligkeitsschwelle, schaltet das Licht bei erkannter Bewegung nicht ein.
-
Seite 53: Linsenarten
Planungs- / Anwendungsinformationen 12.1.3 Linsenarten Abb. 25: Linsenarten Die Geräte von Busch-Jaeger sind mit Fresnel-Linsen ausgestattet. Fresnel-Linsen bieten gegenüber normalen Linsen den Vorteil der Verstärkung von Infrarot-Strahlung. [1] Normale Linse (halbkugelförmig) [2] Fresnel-Linse 12.1.4 Erfassungsbereiche und Erfassungsebenen Gehen quer zum Gerät Abb. - Seite 54 Planungs- / Anwendungsinformationen Gehen längs / parallel zum Gerät Abb. 27: Gehen längs / parallel zum Gerät Die Erfassungsreichweite ist physikalisch bedingt geringer, wenn die zu erfassende Person direkt auf das Gerät zugeht oder sich parallel (z.B. in einem Korridor) zu diesem bewegt. In der unteren Beispielgrafik wird von der Person bei 1 m Wegstrecke erst am Ende ein neuer Sektor berührt (Pfeil).
- Seite 55 Planungs- / Anwendungsinformationen Montagehöhen Abb. 28: Montagehöhen In Abhängigkeit zur Montagehöhe ändern sich die Erfassungseigenschaften. Mit zunehmender Montagehöhe nehmen die Empfindlichkeit und die Erfassungsdichte ab. In der linken Seite der Beispielgrafik wird die Bewegung nicht mehr erkannt, weil sie keine zusätzlichen Sektoren schneidet.
-
Seite 56: Anwendungsbeispiele
Planungs- / Anwendungsinformationen 12.2 Anwendungsbeispiele 12.2.1 Korridor Aufgabe Abb. 29: Anwendungsbeispiel: Korridor mit hellen und dunklen Bereichen Eine Korridorbeleuchtung soll intelligent über Busch-Wächter ® geregelt werden. In diesem Korridor gibt es durch eine ungünstige Tageslichtverteilung helle und dunkle Bereiche. Die Beleuchtung soll bewegungsabhängig und abhängig von den jeweiligen vorherrschenden Lichtverhältnissen geschaltet werden. - Seite 57 Planungs- / Anwendungsinformationen Einstellung der Helligkeitsschwellen In diesem Beispiel wird die Helligkeitsschwelle der Sensoren der Main und der Sub auf dasselbe Niveau eingestellt. Main-Sensor [A] (im hellen Bereich des Korridors) – Tagsüber liegt die Helligkeit oberhalb der eingestellten Helligkeitsschwelle. Die Beleuchtung wird bei einer Bewegungserfassung nicht eingeschaltet.
-
Seite 58: Anschluss
Planungs- / Anwendungsinformationen Anschluss Abb. 30: Anwendungsbeispiel: Korridor mit hellen und dunklen Bereichen – Anschluss [1] Main ® – „Relais-Einsatz flex, 1-fach“ mit „Busch-Wächter 180 flex, Komfort Sensor mit Selectlinse“ [2] Optional: Nebenstellen-Taster – z. B.: 2020 US – Über den Nebenstellentaster kann bis zum Ablauf der Ausschaltverzögerung bei Bedarf jederzeit Licht manuell eingeschaltet werden. -
Seite 59: Treppenhaus
Planungs- / Anwendungsinformationen 12.2.2 Treppenhaus Aufgabe In einem Treppenhaus soll die Beleuchtung über Bewegungsmelder geschaltet werden. Abb. 31: Anwendungsbeispiel: Treppenhaus mit Multilinsen-Sensor Für diese Situation eignet sich ein Multilinsen-Sensor besonders gut. Bei mehreren Etagen wird in einer Etage ein Multilinsen-Sensor als Main installiert. Die weiteren Etagen werden mit Multilinsen-Sensoren als Subs entsprechend erweitert. - Seite 60 Planungs- / Anwendungsinformationen Anschluss Abb. 32: Anwendungsbeispiel: Treppenhaus – Anschluss [1] Main ® – „Relais-Einsatz flex, 1-fach“ mit „Busch-Wächter 180 flex, Komfort Sensor mit Multilinse“ [2] Optional: Nebenstellen-Taster – z. B.: 2020 US – Über den Nebenstellentaster kann bis zum Ablauf der Ausschaltverzögerung bei Bedarf jederzeit Licht manuell eingeschaltet werden.
-
Seite 61: Störquellen
Planungs- / Anwendungsinformationen 12.3 Störquellen Bewegte Heizungsluft Abb. 33: Störquelle Bewegungsmelder: Bewegte Heizungsluft Bewegungsmelder reagieren auf Infrarotstrahlung (Wärmestrahlung). Befindet sich der Bewegungsmelder in einem Bereich, in dem sich warme Luft stark bewegt, kann dies zu unerwünschten Schaltvorgängen des Bewegungsmelders führen. Solch ein Bereich befindet sich z.B. - Seite 62 Planungs- / Anwendungsinformationen Geöffnete Tür Abb. 34: Störquelle Bewegungsmelder: Geöffnete Tür Läuft der Erassungsbereich des Bewegungsmelders durch eine geöffnete Tür, führt dies zu Schaltungen, wenn eine Person diesen Bereich kreuzt. In diesem Beispiel wäre eine Platzierung des Bewegungsmelders gegenüber auf der angrenzenden Flurwand besser geeignet.
-
Seite 63: Notizen
Notizen Notizen Produkthandbuch 2CKA001373B5282 │63... -
Seite 64: Index
Index Index A L Anforderungen an den Installateur ........24 Linsenarten ................54 Anschluss, Einbau / Montage ..........24 M Anwendungsbeispiele ............ 13, 57 Arbeitsweisen ..............51 Mindesthelligkeit ..............49 Montage ................25 B Montagemöglichkeiten ............14 Bedienung ............... 7, 45 N Bedienung Sensoren ............45 Bestimmungsgemäßer Gebrauch .......... - Seite 65 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Postfach 58505 Lüdenscheid Freisenbergstraße 2 58513 Lüdenscheid https://BUSCH-JAEGER.de info.bje@de.abb.com Zentraler Vertriebsservice: Tel.: +49 2351 956-1600 Fax: +49 2351 956-1700 © Copyright 2022 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...
