- Seite 1 1373-1-9189 / 2CKA001373B9189 │ 08.11.2016 Technisches Handbuch Busch-free@home ® Sensoreinheit 1-fach; 2-fach, wireless 6221/1.0-WL 6221/2.0-WL...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Handbuch ............................3 Sicherheit ..................................4 Verwendete Hinweise und Symbole ....................... 4 Bestimmungsgemäßer Gebrauch ........................5 Bestimmungswidriger Gebrauch ........................5 Zielgruppe / Qualifikation des Personals ......................5 Sicherheitshinweise ............................6 Umwelt ................................7 Aufbau und Funktion ..............................8 Lieferumfang ..............................
- Seite 3 Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.busch-jaeger.de/freeathome...
- Seite 4 Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:...
- Seite 5 Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber.
- Seite 6 Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 230-V-Netz dürfen nur durch Elektrofachpersonal ausgeführt ■...
- Seite 7 Sicherheit Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet.

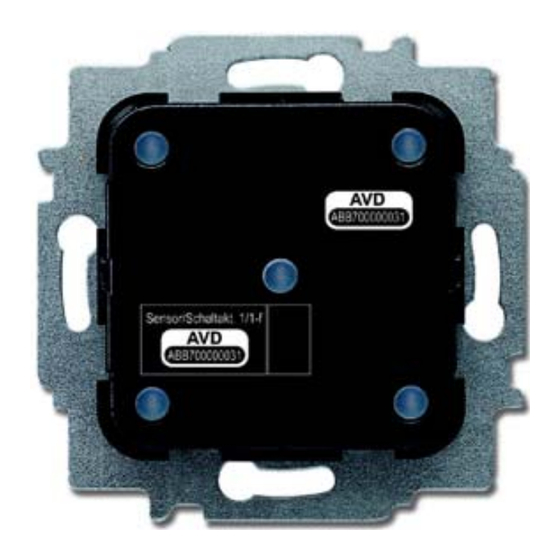

- Seite 8 Aufbau und Funktion Aufbau und Funktion Abb. 1: Produktübersicht [1] Unterputzeinsatz Sensoreinheit 1-fach (Sensor vormontiert) [2] Unterputzeinsatz Sensoreinheit 2-fach (Sensor vormontiert) [3] Rahmen (nicht im Lieferumfang) [4] Wippe (nicht im Lieferumfang) Bei dem Gerät handelt es sich um eine Sensoreinheit für die dezentrale Unterputzmontage. Die Sensoreinheit kann einem vorhandenen Schaltaktor zugeordnet werden.
- Seite 9 Dieser muss noch mit einer passenden Wippe [4] und einem Rahmen [3] komplettiert werden. Hinweis Je nach Verwendung können Wippen mit unterschiedlichen Bedruckungen ■ gewählt werden. Weitere Informationen zu den Schalterserien entnehmen Sie dem elektronischen Katalog (www.busch-jaeger-katalog.de). Typenübersicht Artikelnummer Produktname Sensorkanäle 6221/1.0-WL...
- Seite 10 Aufbau und Funktion Geräteübersicht Abb. 2: Geräteübersicht Sensoreinheit 1-fach; 2-fach, wireless (mit Sensoren) [1] Sensoreinheit 1-fach [2] Sensoreinheit 2-fach [3] Typenschild [4] Anschlussklemme Technisches Handbuch 1373-1-9189 / 2CKA001373B9189 │10...
- Seite 11 Technische Daten Technische Daten Bezeichnung Wert Betriebsspannung 230 V AC, 50/60 Hz L, N (optional), Ein- und Ausgänge potential gebunden Schraubklemme: Anschluss 2 x 2,5 mm² starr; 2 x 1,5 mm² flexibel mit Berührschutz und Rückstellung Spreize (optional entfernbar) Übertragungsprotokoll free@home wireless Übertragungsfrequenz 2,400 …...
- Seite 12 Technische Daten Maßbilder Hinweis Alle Maßangaben in mm. Alle Gerätetypen in diesem Handbuch weisen die gleichen Maße auf. Abb. 3: Abmessungen (alle Maße in mm) aller beschriebenen Gerätetypen Technisches Handbuch 1373-1-9189 / 2CKA001373B9189 │12...
- Seite 13 Planungs- und Anwendungshinweise für das System können dem Systemhandbuch für Busch-free@home ® entnommen werden. Dieses kann über www.busch-jaeger.de/freeathome heruntergeladen werden. Hinweis Sender und Empfänger kommunizieren über Funk. Die Reichweite ist von den baulichen Gegebenheiten abhängig. Wände oder Decken, insbesondere mit Stahlarmierungen oder Metallverkleidungen, schränken die Reichweite ein.
- Seite 14 Anschluss und Einbau Anschlussbilder 10 A Abb. 4: Elektrischer Anschluss Technisches Handbuch 1373-1-9189 / 2CKA001373B9189 │14...
- Seite 15 Anschluss und Einbau Einbau Hinweis Die Geräte sind für den Einbau in Unterputzdosen in Verbindung mit dem entsprechenden Tragring vorbereitet. Der Geräteeinsatz ist bereits in den Tragring eingesetzt. Führen Sie zum Montieren des Gerätes die folgenden Schritte durch: Hinweis Sensor muss vor der Montage vom Unterputzeinsatz abgezogen werden!
- Seite 16 Anschluss und Einbau 6. Stecken Sie die Abdeckung (mit montiertem Sensor) auf den Unterputzeinsatz. Achten Sie dabei auf die richtige Position der Sensorverbindung [1]. Abb. 8: Montage Sensor Technisches Handbuch 1373-1-9189 / 2CKA001373B9189 │16...
- Seite 17 Inbetriebnahme Inbetriebnahme Die Inbetriebnahme des Geräts erfolgt über die webbasierte Oberfläche des System Access Point. Es wird davon ausgegangen, dass grundlegende Schritte der Inbetriebnahme des Gesamtsystems bereits erfolgt sind. Kenntnisse über die Grundfunktionen der Inbetriebnahme- Software des System Access Point werden vorausgesetzt. Der System Access Point stellt die Verbindung zwischen den free@home-Teilnehmern und dem Smartphone, Tablet oder PC her.
- Seite 18 Inbetriebnahme Kopplung von Wireless-Geräten mit dem System Access Point free@home-Wireless-Geräte müssen zunächst mit dem System Access Point gekoppelt werden, bevor sie in einem Projekt verwendet werden können. Während der Kopplung tauschen die Geräte einen Sicherheitsschlüssel aus. Nach der Kopplung erfolgt die Kommunikation zwischen den Geräten verschlüsselt und sie sind fest mit dem System Access Point verbunden.
- Seite 19 Inbetriebnahme Wireless-Gerät auf Werkseinstellungen zurücksetzen 1. Schalten Sie das free@home-Wireless-Gerät stromlos. 2. Halten Sie die Taste unten links gedrückt. 3. Bestromen Sie die Geräte erneut. Die LED blinkt langsam für 10 Sekunden, danach schnell für 5 Sekunden und geht dann aus.
- Seite 20 Inbetriebnahme Gerätezuordnung und Kanalfestlegung Die an das System angeschlossenen Geräte müssen identifiziert werden, d. h. sie werden ihrer Funktion entsprechend einem Raum zugeordnet und erhalten einen sinnvollen Namen. Die Zuordnung erfolgt über die Zuordnungsfunktion der webbasierten Bedienoberfläche des System Access Point. Technisches Handbuch 1373-1-9189 / 2CKA001373B9189 │20...
- Seite 21 Inbetriebnahme 6.2.1 Gerät hinzufügen 1. Wählen Sie aus der Hinzufügen-Leiste „Geräte hinzufügen“ die gewünschte Anwendung aus und ziehen Sie diese per Drag & Drop auf den Grundriss. Abb. 10: Anwendung aus Hinzufügen-Leiste ziehen Ein Popup-Fenster öffnet sich, in dem alle Geräte aufgelistet werden, die an dem Bus angeschlossen sind und zur gewählten Anwendung passen.
- Seite 22 Inbetriebnahme Abb. 11: Popup-Fenster mit passenden Geräten Identifizierung Das Gerät kann über die Seriennummer werden. Identifizierung über Seriennummer Abb. 12: Identifizierung über Seriennummer Vergleichen Sie die Seriennummer und die Kurz-ID des Ident-Labels, das auf dem ■ Geräteplan aufgeklebt ist, mit den Nummern und IDs in der Liste. Identifizieren Sie so das gesuchte Gerät und ggf.
- Seite 23 Inbetriebnahme Namen festlegen Abb. 13: Namen festlegen 1. Geben Sie einen leicht verständlichen Namen ein, unter dem die Anwendung später angezeigt werden soll, (z. B. „Tastschalter Wohnzimmer“). 2. Betätigen Sie den Haken unten rechts. Die Eingabe wird übernommen. Hinweis Die Geräteeinstellungen werden über die webbasierte Bedienoberfläche des System Access Point angepasst.
- Seite 24 Inbetriebnahme Einstellmöglichkeiten pro Kanal Für jeden Kanal müssen allgemeine Einstellungen und spezielle Parametereinstellungen vorgenommen werden. Die Einstellungen erfolgen über die Zuordnungsfunktion der webbasierten Bedienoberfläche des System Access Point. Gerät wählen Abb. 14: Gerät wählen 1. Wählen Sie das Gerätesymbol [1] im Grundriss der Arbeitsansicht. Es werden alle Einstellmöglichkeiten für den jeweiligen Kanal in der Listenansicht [2] angezeigt.
- Seite 25 Inbetriebnahme Parametereinstellungen Sensoreinheit 1-fach Sensoreinstellungen [1] Änderung des Namens [2] Löschen des Kanals [3] Auswahl der Wippe in der Listenansicht Abb. 15: Sensoreinstellungen Wippeneinstellungen [1] Änderung des Namens [2] Schalten des Sensors über die Schaltfläche [3] Einstellung der LED-Einschalthelligkeit Nacht/Tag in % über die Schaltflächen −/+ –...
- Seite 26 Inbetriebnahme Parametereinstellungen Sensoreinheit 2-fach Sensoreinstellungen Wie bei 1/1-fach. Allerdings werden zwei Wippen (linke und rechte Wippe) in der Listenansicht angezeigt. Wippeneinstellungen Wie bei 1/1-fach. Allerdings werden die Einstellungen für zwei Wippen (linke und rechte Wippe) vorgenommen. Technisches Handbuch 1373-1-9189 / 2CKA001373B9189 │26...
- Seite 27 Inbetriebnahme Verknüpfungen Die über die Zuordnungsfunktion angelegten Sensoren und Aktoren können miteinander verknüpft werden. Somit können einfache Ausschaltungen oder Wechselschaltungen realisiert werden. Die Verknüpfung erfolgt über die Verknüpfungsfunktion der webbasierten Bedienoberfläche des System Access Point. Hinweis Bei vorprogrammierten Geräten (Schaltaktor-Einheiten) wird automatisch eine Verknüpfung zwischen Aktor und Sensor erstellt, da sie in einem Gerät vereint sind.
- Seite 28 Inbetriebnahme 6.4.2 Aktor mit einem weiteren Sensor verknüpfen Abb. 19: Aktor mit einem weiteren Sensor verknüpfen 1. Wählen Sie auf der Arbeitsfläche den zweiten Sensor [1], der mit dem Aktor verknüpft werden soll. 2. Wählen Sie den Aktor [2], der durch den Sensor bedient werden soll. 3.
- Seite 29 Wippe und einem Rahmen komplettiert werden. Weitere Informationen zu den Schalterserien entnehmen Sie dem elektronischen Katalog (www.busch-jaeger-katalog.de). Wartung Das Gerät ist wartungsfrei. Bei Schäden, z. B. durch Transport oder Lagerung, dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Geräts erlischt der Gewährleistungsanspruch.
- Seite 30 Notizen Notizen Technisches Handbuch 1373-1-9189 / 2CKA001373B9189 │30...
- Seite 31 Index Index Sensoreinheit 1-fach ............25 Sensoreinheit 2-fach ............26 Anschluss und Einbau ............13 Planungshinweise ..............13 Anschlussbilder ............. 14, 15 Aufbau und Funktion ............. 8 Qualifikation des Personals ...........5 Bedienung ................29 Bestimmungsgemäßer Gebrauch .......... 5 Reinigung ................29 Bestimmungswidriger Gebrauch ........... 5 Schutzart ................11 Einbau .................
