0073-1-6207/26182
13
Funktion
3.4 Technische Daten
Einsatz 6840U-101
230 V ~ ± 10%, 50 Hz
Nennspannung:
Stromaufnahme:
4,5 mA
3 A cos ϕ = 0,6
Schaltstrom:
Schaltleistung:
690 VA
Relaisausgang:
2 x Schließer (potentialfrei)
Eingänge:
4
Impulsdauer:
30 Sek. bis 3 Min.
(einstellbar)
Schutzart:
IP 20
- 5 bis + 50 °C
Umgebungstemperatur:
Anschluss Sensoren
Anschlussleitung:
abgeschirmt, Ø 0,6 mm
zwei- oder vieradrig
16
Montage
4.1 Vorbereitung zur Montage
Der Einsatz 6480 U-101 eignet sich sowohl für die Unter-
putz- als auch für die Aufputzmontage (siehe Fig. 3). Der
Einbau unter Putz erfolgt nach DIN 49073 Teil 1 in eine
handelsübliche Schalterdose (Ø 58 mm).
4.2.1 Unterputzmontage
• Schließen Sie das Gerät bitte gemäß Fig. 4 an.
• Befestigen Sie den Einsatz mit Tragring (siehe auch
Fig. 3) mit den 2 Spreizen in der Schalterdose.
• Verrasten Sie das Bedienelement mit der Zentralscheibe.
• Halten Sie den Rahmen vor den Tragring und stecken Sie
das Bedienelement mit der Zentralscheibe auf den Ein-
satz auf.
4.2.2 Aufputzmontage
• Gehen Sie analog zu Kapitel 4.2.1 vor. Nutzen Sie zur
Befestigung in dem Aufputzgehäuse die zwei Befes
tigungsschrauben.
14
D

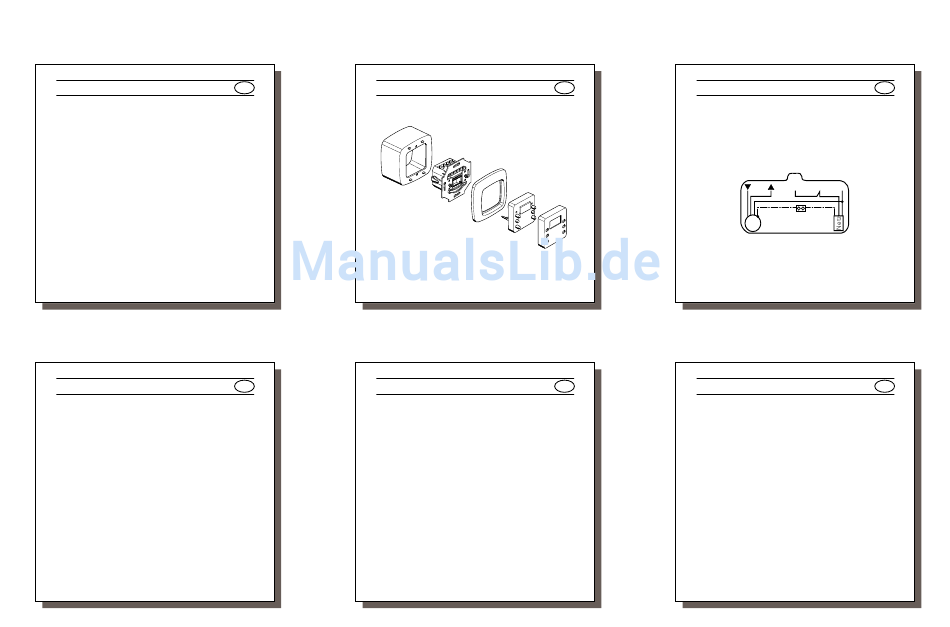

Fig. 3
Geräteaufbau
13
17
D
Montage
4.2.3 Demontage
Netzspannung ausschalten!
• Hebeln Sie das Bedienelement mit der Zentralscheibe
über die seitlichen Einkerbungen des Rahmen vom
Einsatz 6480U-101 ab.
-
16
D
Aufputzgehäuse
Einsatz mit Tragring
und Befestigungs-
schrauben
Rahmen
Bedien-
element
Zentral-
scheibe
14
D
17
15
Montage/Fig. 4
ACHTUNG
Netzspannung ausschalten!
Am Einsatz 6480 U-101 darf max. ein Motor ange-
schlossen werden.
Beim Anschluss der Leitungen für Netz- und Schutz-
kleinspannung (Sensoren/Taster) ist die VDE 0100 Teil
410 sowie diese Betriebsanleitung zu beachten.
P
L
N
blau
grün/gelb
M
Fig. 4
1~
14 304.3901
HINWEIS
Kontrollieren Sie nach dem Anschluss die Laufrichtung
der Markise (siehe Kapitel 5.1). Ggf. ist die Klemmen-
belegung für AUS / AB und EIN / AUF vertauscht.
18
Montage
4.3 Sensoren
Für den Anschluss stehen Ihnen die im Kapitel 3.1 ge-
nannten Geräte zur Verfügung.
HINWEIS
Bitte beachten Sie die dortigen Hinweise zur Funktiona-
lität bzgl. Automatik- und Handbetrieb.
4.3.1 Wahl des Montageortes
Beachten Sie bitte, dass
- die Sensoren nicht durch andere Gegenstände wie z.B.
Vorsprünge/Masten in ihrer Wirkung eingeschränkt/ver-
deckt werden
- der Lichtsensor in der Nähe der Markise senkrecht und
nicht im Schatten montiert wird (siehe Fig. 6)
- der Lichtsensor nicht Lichtreflexen (z. B. spiegelnde
Flächen, etc.) ausgesetzt ist
- der Windsensor in der Nähe der Markise aber nicht im
Windschatten montiert wird
D
15
D
18
