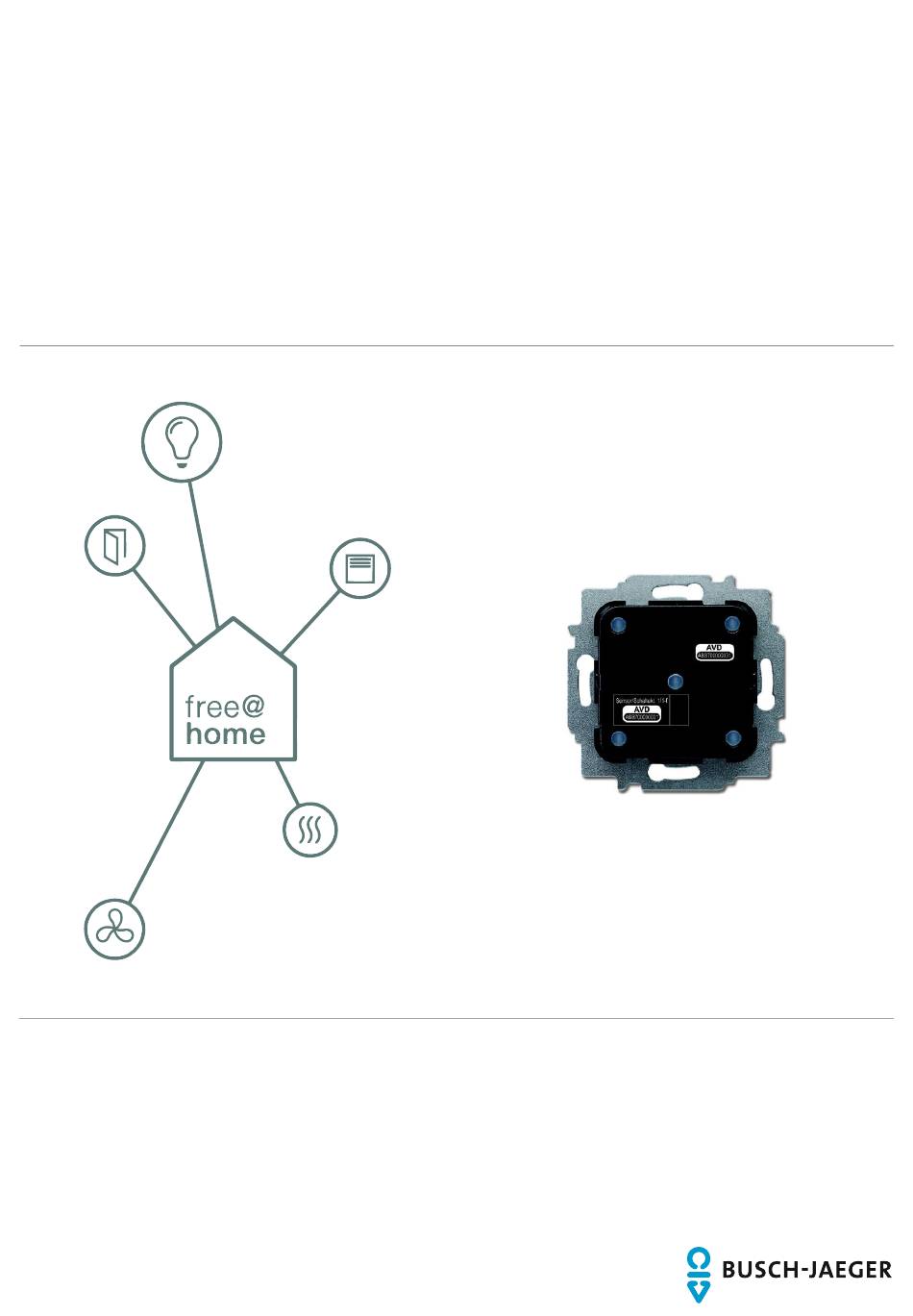

- Seite 1 2CKA001373B9186 │ 23.11.2018 Systemhandbuch Busch-free@home ® Sensor/Dimmaktor 1/1-fach; 2/1-fach, wireless 6212/1.1-WL 6212/2.1-WL...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Handbuch ..........................4 Sicherheit................................5 Verwendete Hinweise und Symbole ....................5 Bestimmungsgemäßer Gebrauch ......................6 Bestimmungswidriger Gebrauch ......................6 Zielgruppe / Qualifikation des Personals ..................... 6 Sicherheitshinweise ..........................7 Umwelt ..............................7 Aufbau und Funktion ............................8 Lieferumfang ............................ - Seite 3 Inhaltsverzeichnis Index ................................37 Systemhandbuch 2CKA001373B9186 │3...
-
Seite 4: Hinweise Zum Handbuch
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.busch-jaeger.de/freeathome... -
Seite 5: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 6: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 6 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 7: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …... -
Seite 8: Aufbau Und Funktion

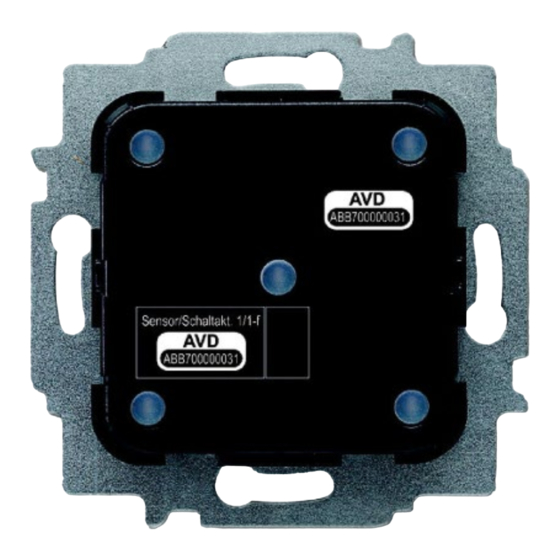

Aufbau und Funktion Aufbau und Funktion Abb. 1: Produktübersicht [1] Unterputz-Einsatz [2] Sensor für Sensor/Dimmaktor 1/1-fach [3] Sensor für Sensor/Dimmaktor 2/1-fach [4] Rahmen (nicht im Lieferumfang) [5] Wippe (nicht im Lieferumfang) Bei dem Gerät handelt es sich um eine Sensor-/ Dimmaktoreinheit für die dezentrale Unterputzmontage. -
Seite 9: Lieferumfang
Dieser muss noch mit einer passenden Wippe [5] und einem Rahmen [4] komplettiert werden. Hinweis Je nach Verwendung können Wippen mit unterschiedlichen Bedruckungen ■ gewählt werden. Weitere Informationen zu den Schalterserien entnehmen Sie dem elektronischen Katalog (www.busch-jaeger-katalog.de). Typenübersicht Artikelnr. Produktname Sensorkanäle Aktorkanäle... -
Seite 10: Geräteübersicht
Aufbau und Funktion Geräteübersicht Abb. 2: Geräteübersicht Sensor/Dimmaktor 1/1-fach; 2/1-fach, wireless (ohne Sensoren) [1] Phasenabgriff L [2] Markierung TOP [3] Steckerleiste für Sensor [4] Klemmenblock Abb. 3: Sensoren [1] Sensor für Sensor/Dimmaktor 1/1-fach [2] Sensor für Sensor/Dimmaktor 2/1-fach Systemhandbuch 2CKA001373B9186 │10... -
Seite 11: Technische Daten
Technische Daten Technische Daten Bezeichnung Wert Betriebsspannung 230 V AC, 50/60 Hz L, N (optional), Ein- und Ausgänge potential gebunden Schraubklemme: Anschluss 2 x 2,5 mm² starr; 2 x 1,5 mm² flexibel mit Berührschutz und Rückstellung Spreize (optional entfernbar) Übertragungsprotokoll free@home wireless Übertragungsfrequenz 2,400 …... -
Seite 12: Lastarten
Technische Daten Lastarten CFLi LEDi Tab.4: Lastarten Optimiert für Retrofit‐LED‐Leuchtmittel (LEDi) ■ Niedervolt Halogenlampen mit konventionellen Transformatoren nach IEC 61558. ■ Systemhandbuch 2CKA001373B9186 │12... -
Seite 13: Maßbilder
Technische Daten Maßbilder Hinweis Alle Maßangaben in mm. Alle Gerätetypen in diesem Handbuch weisen die gleichen Maße auf. Abb. 4: Abmessungen (alle Maße in mm) aller beschriebenen Gerätetypen Systemhandbuch 2CKA001373B9186 │13... -
Seite 14: Anschluss Und Einbau
Planungs- und Anwendungshinweise für das System können dem Systemhandbuch für Busch-free@home ® entnommen werden. Dieses kann über www.busch-jaeger.de/freeathome heruntergeladen werden. Hinweis Sender und Empfänger kommunizieren über Funk. Die Reichweite ist von den baulichen Gegebenheiten abhängig. Wände oder Decken, insbesondere mit Stahlarmierungen oder Metallverkleidungen, schränken die Reichweite ein. -
Seite 15: Sicherheitshinweise
Anschluss und Einbau Sicherheitshinweise Gefahr – Stromschlag durch Kurzschluss ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! –... -
Seite 16: Anschlussbilder
Anschluss und Einbau Anschlussbilder 10 A 10 A Abb. 5: Elektrischer Anschluss [A] mit 2-Draht-Betrieb 6212/2.1-WL [B] mit 3-Draht-Betrieb 6212/1.1-WL Abb. 6: Derating [1] Derating-Kurve Der Betrieb an Trenntransformatornetzen mit einer Anschlussleistung ≤ 10kVA ist nicht ■ zulässig! Maximal zulässige Anschlussleistung: 100% = -5°C…45°C Betriebstemperatur (siehe ■... -
Seite 17: Einbau
Anschluss und Einbau Einbau Hinweis Die Geräte sind für den Einbau in Unterputzdosen in Verbindung mit dem entsprechenden Tragring vorbereitet. Der Geräteeinsatz ist bereits in den Tragring eingesetzt. Führen Sie zum Montieren des Gerätes die folgenden Schritte durch: Hinweis Sensor muss vor der Montage vom Unterputzeinsatz abgezogen werden! Hinweis Achten Sie auf korrekte Verdrahtung! 1. - Seite 18 Anschluss und Einbau 6. Stecken Sie die Abdeckung (mit montiertem Sensor) auf den Unterputzeinsatz. Achten Sie dabei auf die richtige Position der Sensorverbindung [1]. Abb. 10: Montage Sensor Systemhandbuch 2CKA001373B9186 │18...
-
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Die Inbetriebnahme des Geräts erfolgt über die webbasierte Oberfläche des System Access Point. Es wird davon ausgegangen, dass grundlegende Schritte der Inbetriebnahme des Gesamtsystems bereits erfolgt sind. Kenntnisse über die Grundfunktionen der Inbetriebnahme- Software des System Access Point werden vorausgesetzt. Der System Access Point stellt die Verbindung zwischen den free@home-Teilnehmern und dem Smartphone, Tablet oder PC her. -
Seite 20: Kopplung Von Wireless-Geräten Mit Dem System Access Point
Inbetriebnahme Kopplung von Wireless-Geräten mit dem System Access Point free@home-Wireless-Geräte müssen zunächst mit dem System Access Point gekoppelt werden, bevor sie in einem Projekt verwendet werden können. Während der Kopplung tauschen die Geräte einen Sicherheitsschlüssel aus. Nach der Kopplung erfolgt die Kommunikation zwischen den Geräten verschlüsselt und sie sind fest mit dem System Access Point verbunden. -
Seite 21: Wireless-Gerät Auf Werkseinstellungen Zurücksetzen
Inbetriebnahme Wireless-Gerät auf Werkseinstellungen zurücksetzen 1. Schalten Sie das free@home-Wireless-Gerät stromlos. 2. Halten Sie die Taste unten links gedrückt. 3. Bestromen Sie die Geräte erneut. Die LED blinkt langsam für 10 Sekunden, danach schnell für 5 Sekunden und geht dann aus. -
Seite 22: Gerätezuordnung Und Kanalfestlegung
Inbetriebnahme Gerätezuordnung und Kanalfestlegung Die an das System angeschlossenen Geräte müssen identifiziert werden, d. h. sie werden ihrer Funktion entsprechend einem Raum zugeordnet und erhalten einen sinnvollen Namen. Die Zuordnung erfolgt über die Zuordnungsfunktion der webbasierten Bedienoberfläche des System Access Point. 6.3.1 Gerät hinzufügen 1. - Seite 23 Inbetriebnahme Abb. 13: Popup-Fenster mit passenden Geräten Identifizierung Das Gerät kann über die Seriennummer oder durch Schalten identifiziert werden. Identifizierung über Seriennummer Abb. 14: Identifizierung über Seriennummer Vergleichen Sie die Seriennummer und die Kurz-ID des Ident-Labels, das auf dem ■ Geräteplan aufgeklebt ist, mit den Nummern und IDs in der Liste.
- Seite 24 Inbetriebnahme Identifizierung durch Schalten (nur für Aktoren geeignet) Abb. 15: Identifizierung durch Schalten 1. Wählen Sie ein Gerät und einen Kanal aus der Liste. 2. Betätigen Sie die Schaltfläche in der Detailansicht des Geräts. Der angeschlossene Verbraucher wird geschaltet. 3. Wiederholen Sie die letzten beiden Schritte, bis Sie das gesuchte Gerät gefunden haben. Systemhandbuch 2CKA001373B9186 │24...
- Seite 25 Inbetriebnahme Namen festlegen Abb. 16: Namen festlegen 1. Geben Sie einen leicht verständlichen Namen ein, unter dem die Anwendung später angezeigt werden soll, z. B. „Deckenlicht". 2. Betätigen Sie den Haken unten rechts. Die Eingabe wird übernommen. Hinweis Bei Auswahl einer Sensor/Dimmaktoreinheit wird in der Arbeitsfläche automatisch jeweils ein Symbol für den Schaltaktor und dem Sensor angezeigt.
-
Seite 26: Einstellmöglichkeiten Pro Kanal
Inbetriebnahme Einstellmöglichkeiten pro Kanal Für jeden Kanal müssen allgemeine Einstellungen und spezielle Parametereinstellungen vorgenommen werden. Die Einstellungen erfolgen über die Zuordnungsfunktion der webbasierten Bedienoberfläche des System Access Point. Gerät wählen Abb. 17: Gerät wählen 1. Wählen Sie das Gerätesymbol [1] im Grundriss der Arbeitsansicht. Es werden alle Einstellmöglichkeiten für den jeweiligen Kanal in der Listenansicht [2] angezeigt. -
Seite 27: Parametereinstellungen Sensor/Dimmaktor 1/1-Fach
Inbetriebnahme 6.4.1 Parametereinstellungen Sensor/Dimmaktor 1/1-fach Aktoreinstellungen [1] Änderung des Namens [2] Löschen des Kanals [3] Schalten des Aktors über die Schaltfläche. Dimmen des Aktors über die Schaltflächen −/+ [4] Einstellung der an den Aktor angeschlossenen Lastart. Auswahl der Funktion: Automatische Lasterkennung ■... - Seite 28 Inbetriebnahme Wippeneinstellungen [1] Änderung des Namens [2] Schalten des Sensors über die Schaltfläche [3] Einstellung der LED-Einschalthelligkeit Nacht/Tag in % über die Schaltflächen −/+ – Der Parameter legt fest, wie stark die LED prozentual bei Nacht/Tag leuchtet.# [4] Auswahl der LED-Betriebsart: Orientierungslicht: LED leuchtet ■...
-
Seite 29: Parametereinstellungen Sensor/Dimmaktor 2/1-Fach
Inbetriebnahme 6.4.2 Parametereinstellungen Sensor/Dimmaktor 2/1-fach Aktoreinstellungen Wie bei 1/1-fach. Sensoreinstellungen Wie bei 1/1-fach. Allerdings werden zwei Wippen (linke und rechte Wippe) in der Listenansicht angezeigt. Wippeneinstellungen Wie bei 1/1-fach. Allerdings werden die Einstellungen für zwei Wippen (linke und rechte Wippe) vorgenommen. -
Seite 30: Verknüpfungen
Inbetriebnahme Verknüpfungen Die über die Zuordnungsfunktion angelegten Sensor- / Dimmaktoreinheiten können nun miteinander verknüpft werden. Somit können einfache EIN / AUSSchaltungen oder Wechselschaltungen realisiert werden. Die Verknüpfung erfolgt über die Verknüpfungsfunktion der webbasierten Bedienoberfläche des System Access Point. Hinweis Bei vorprogrammierten Geräten (Dimmaktoreinheiten)) wird automatisch eine Verknüpfung zwischen Aktor und Sensor erstellt, da sie in einem Gerät vereint sind. - Seite 31 Inbetriebnahme Abb. 23: Aktor mit einem weiteren Sensor verknüpfen 1. Wählen Sie auf der Arbeitsfläche den zweiten Sensor [1], der mit dem Aktor verknüpft werden soll. 2. Wählen Sie den Aktor [2], der durch den Sensor bedient werden soll. 3. Betätigen Sie zur Übernahme der Eingaben den Pfeil rechts unten. Eine weitere blaue Verbindungslinie zeigt die Verknüpfung zwischen den beiden Geräten an.
-
Seite 32: Update
Update Update Ein Firmware-Update erfolgt über die webbasierte Bedienoberfläche des System Access Point. Systemhandbuch 2CKA001373B9186 │32... -
Seite 33: Bedienung
Für die Wippen (Bedientasten) stehen umfangreiche Anwendungen zur Verfügung. Hinweis Der Lieferumfang enthält nur den Elektronikeinsatz. Dieser muss noch mit einer passenden Wippe und einem Rahmen komplettiert werden. Weitere Informationen zu den Schalterserien entnehmen Sie dem elektronischen Katalog (www.busch-jaeger-katalog.de). Systemhandbuch 2CKA001373B9186 │33... -
Seite 34: Wartung
Wartung Wartung Das Gerät ist wartungsfrei. Bei Schäden, z. B. durch Transport oder Lagerung, dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Geräts erlischt der Gewährleistungsanspruch. Die Zugänglichkeit des Geräts zum Betreiben, Prüfen, Besichtigen, Warten und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520). Reinigung Achtung ! –... -
Seite 35: Fehlerzustandsdiagnose
Wartung Fehlerzustandsdiagnose Wenn das Gerät nicht funktioniert, kann über den Phasenabgriff (L) der L-Phasenanschnitt gemessen und somit festgestellt werden, ob das Gerät nach dem Anschluss Strom führt. Wenn das Gerät Strom führt, liegt die Ursache für die Störung nicht am Elektronikeinsatz. Abb. -
Seite 36: Notizen
Notizen Notizen Systemhandbuch 2CKA001373B9186 │36... - Seite 37 Index Index Notizen ................... 36 Aktor ..................9 Anschluss und Einbau ............14 Parametereinstellungen Anschlussbilder ..............16, 17 Sensor/Dimmaktor 1/1-fach..........27 Aufbau und Funktion ............... 8 Sensor/Dimmaktor 2/1-fach..........29 Planungshinweise ..............14 Bedienung ................33 Bestimmungsgemäßer Gebrauch ........... 6 Qualifikation des Personals ............. 6 Bestimmungswidriger Gebrauch ..........
- Seite 38 Dokument und den darin Fax: +49 2351 956-1700 enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. Copyright 2018 Busch-Jaeger Elektro GmbH © Alle Rechte vorbehalten...
