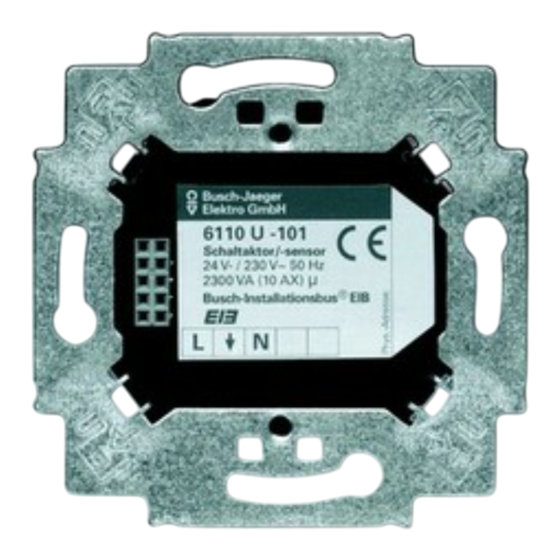

- Seite 1 Busch-Jaeger 0073-1-6457 Rev. 1 Elektro GmbH ® Busch-Installationsbus Schaltaktor- /sensor 6110 U-101 für Unterputzmontage Betriebsanleitung Nur für autorisiertes Elektro- Fachpersonal mit EIB-Ausbildung...
-
Seite 2: Wichtige Hinweise
Richtlinien nach DIN-VDE sowie des EIB-Handbuches des ZVEI / ZVEH durchgeführt werden. Datenbank Die Herstellerdatenbank von Busch-Jaeger wird laufend ergänzt. Sie enthält die neusten Applikationen und die dazugehörige Beschreibung. Sollte Ihnen die Datenbank fehlen, so fordern Sie diese bei uns an. - Seite 3 Fig. 1 Geräteübersicht Legende 1. Tragring 2. Netzanschlussklemmen 3. Anwendungsschnittstelle 4. Programmiertaste 5. Programmier-LED 6. Busanschluss...
-
Seite 4: Technische Daten
Technische Daten Bei Beschaltung des Gerätes sind die Angaben der Geräte- hersteller bzgl. Einschaltstrom und Leistungsfaktor zu beachten; ggf. muss ein Einschaltstrombegrenzer einge- setzt werden. EIB-Anschluss Nennspannung: 24 V ≤ 12 mA Stromaufnahme: Schaltanschluss Nennspannung: 230 V ~ , 50 Hz 10 AX Schaltstrom: Schutzart:... - Seite 5 Technische Daten Klemmenbelegung o Phase (Spannungsversorgung) ← o geschaltete Phase (Last) o Neutralleiter –...
- Seite 6 Montage - Fig. 2 6110 U-101...
- Seite 7 Montage - Fig. 3 Anschlussbild tiefe Busleitung Installationsdose oben 6110 U-101 > 4 mm unten 3x1,5 Netzzuleitung...
- Seite 8 Montage - Hinweise zur Fig. 3 Zur Montage des Gerätes sollte eine tiefe Geräte-Ver- bindungsdose zum Einsatz kommen; diese darf nicht als Abzweigdose verwendet werden. Der Anschluss der Busleitungen erfolgt über den Bus- klemmblock 6183. ACHTUNG Bei Kreuzungen oder Näherungen isolierter Adern von 24 V Bus- und 230 V Laststromleitungen muss ein Ab- stand von >...
- Seite 9 Montage Netzspannung freischalten! • Führen Sie die Busleitung von oben oder seitlich in die Unterputzdose. • Führen Sie die Leitungen des Laststromkreises von unten oder seitlich in die Unterputzdose. • Schließen Sie die Busleitungen gemäß Anschlussbild Fig. 3 an. Die Busleitung kann zu anderen Teilnehmern der EIB-installation durchgeschleift werden.
- Seite 10 Montage • Stecken Sie erst danach die vorgesehene Applikation auf. Beachten Sie dabei bitte die jeweils zugehörige Betriebsanleitung. Achtung! Zur Inbetriebnahme des Gerätes muss die Netz- spannung (Phase und Null-Leiter) gemäß Fig. 2 angeschlossen werden.
-
Seite 11: Busankopplung Anpassen
Busankopplung anpassen Um das Gerät in Betrieb nehmen zu können, müssen Sie die physikalische Adressse sowie die logische Adresse (Gruppenadresse) vergeben. Physikalische Adresse vergeben • Schließen Sie einen PC mit der EIBA-Software (ETS) mittels EIB-RS 232 Schnittstelle (Art.-Nr. 6186/20 , 6123- 8x oder 6133-2xx-101) an die EIB-Buslinie an. - Seite 12 Busankopplung anpassen Applikation wählen Öffnen Sie das Gerätefenster in der ETS-Applikation und wählen Sie die gewünschte Apllikationsversion aus. Sie finden die zugehörigen Busch-Jaeger Anwendungsdaten auf der EIB Produktdatenbank CD-ROM.
- Seite 13 – unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber seinem Händler – im nachstehenden Umfang die Mängelbeseitigung für das Busch-Jaeger Gerät (im folgenden: Gerät) Umfang der Erklärung: Diese Erklärung gilt nur, wenn das Gerät infolge eines – bei Übergabe an...
- Seite 14 Sinne der §§ 443 und 444 BGB dar. Ansprüche des Endverbrauchers aus der Erklärung: Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird Busch-Jaeger nach eigener Wahl den Mangel des Gerätes besei- tigen (Nachbessern) oder ein mangelfreies Gerät liefern.
- Seite 15 Busch-Jaeger geltend gemachte Ansprüche aus die- ser Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den End- verbraucher bei einem Händler (Kaufdatum). Sie en- det spätestens 30 Monate nach dem Herstelldatum des Gerätes. Geltungsbereich: In dieser Erklärung findet Deut- sches Recht Anwendung.
- Seite 16 Busch-Jaeger Service-Center auf Kosten und Gefahr des Endverbrauchers zu senden. Verjährung: Erkennt Busch-Jaeger einen innerhalb der Anspruchsfrist ordnungsgemäß geltend ge- machten Anspruch aus dieser Erklärung nicht an, so verjähren sämtliche Ansprüche aus dieser Erklärung in 6 Monaten vom Zeitpunkt der Geltendmachung,...
