Busch-Jaeger
0073-1- 6207
Elektro GmbH
Busch-
Wind- und Sonnen-
Sensor-Einsatz 6480U-101
mit Bedienelement
D
Betriebsanleitung
4
Inhaltsverzeichnis
- Programmierung der „Zeiten" ............................. 44
- Programmierung löschen ..................................... 46
- Programmierung der Zwischenstellung ............... 48
- Programmierung einer Lamellenposition ............. 49
- Löschen der Zwischenstellung/Lamellenposition .. 50
- Funktionalität von ESO ......................................... 50
8. Störungsbeseitigung
- Netzausfall ............................................................ 51
- Diagnose und Ursache/Abhilfe ............................. 52
- Entsorgung ........................................................... 53
Gewährleistung ............................................................ 54
Garantiekarte ................................................................ 57
Adresse ........................................................................ 58
2
Inhaltsverzeichnis
1. Wichtige Hinweise
26182
- Abbildungen ........................................................... 5
Fig. 1: Bedienelement/Tastenübersicht/Legende .......... 6
Fig. 2: Display-Übersicht/Legende ................................. 8
2. Einsatzbereiche
- Einbruchschutz ..................................................... 10
3. Funktion
- Sensoren .............................................................. 11
- Prioritäten ............................................................. 11
- Betriebsarten ........................................................ 12
- Technische Daten ................................................ 13
4. Montage
- Fig. 3: Geräteaufbau ............................................. 14
- Fig. 4: Anschluss des Motors ............................... 15
- Vorbereitung zur Montage ................................... 16
- Unterputz- / Aufputzmontage ............................... 16
- Demontage .......................................................... 17
- Sensoren/ Wahl des Montageortes ..................... 18
- Allgemeines zum Anschluss der Sensoren .......... 19
- Fig. 5: Anschlussbild für Wind- und Lichtsensor .. 20
5
D
Wichtige Hinweise
ACHTUNG
Arbeiten am 230 V - Netz dürfen nur von autorisiertem
Elektrofachpersonal ausgeführt werden!
Stellen Sie sicher, dass
- die Hinweise der jeweiligen Jalousiemotoren-Her-
steller beachtet werden
- sich im Fahrbereich der Markise, etc. keine Personen
oder Gegenstände befinden
- bei Arbeiten am Einsatz 6480 U-101 das Gerät span-
nungsfrei ist
Abbildungen
Die Darstellung/Proportionen der Geräte bzw. die Anord-
nung der Klemmen in dieser Betriebsanleitung kann ggf.
von den Geräten und den realen Klemmenanordnungen
geringfügig abweichen. Dies hat keinen Einfluss auf die
Funktionalität.
4
3
D
Inhaltsverzeichnis
- Anschluss Windsensor /Fig. 6 .............................. 21
- Anschluss Lichtsensor /Fig. 7 ............................... 22
- Anschluss Regensensor/Fig. 8 und 9 .................. 23
- Anschluss externer Taster /Fig. 10 ....................... 25
- Anschluss zusätzlicher Lichtsensor /Fig. 11 ......... 26
- Parallanschluss von Lichtsensoren/Fig. 12 .......... 27
5. Inbetriebnahme
- Kontrolle der Laufrichtung .................................... 28
- Automatikbetrieb .................................................. 29
- Testautomatik für den Lichtsensor ...................... 30
6. Bedienung
- Handbetrieb .......................................................... 31
- Automatikbetrieb .................................................. 32
- Einstellbereiche .................................................... 34
- Werksets .............................................................. 36
7. Programmierung
- Vorbereitung zur Programmierung ....................... 39
- Allgemeines zur Programmierung ........................ 40
- Programmierung .................................................. 41
- Programmierung der „Schwellen" ....................... 42
2
6
D
Fig. 1

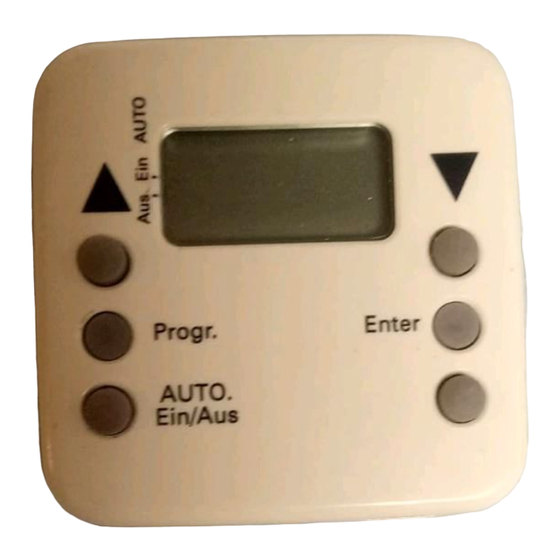

Bedienelement/Tastenübersicht
10
Auto
Frei
9
8
7
6
5
D
3
D
04 : 01
ESO
1
C
05
2
3
4
Art.-Nr.: 6480 U-101
5
Busch-Jaeger
Elektro GmbH
