Busch-Jaeger 6127MF Serie Bedienungsanleitung

®
Busch-Powernet EIB
Technische Daten
Versorgung
Bedien- und Anzeigeelemente
Anschlüsse
Schutzart
Umgebungstemperaturbereich
Design / Farbe
Montage
Abmessungen
Gewicht
Approbation
CE-Zeichen
2 - 2

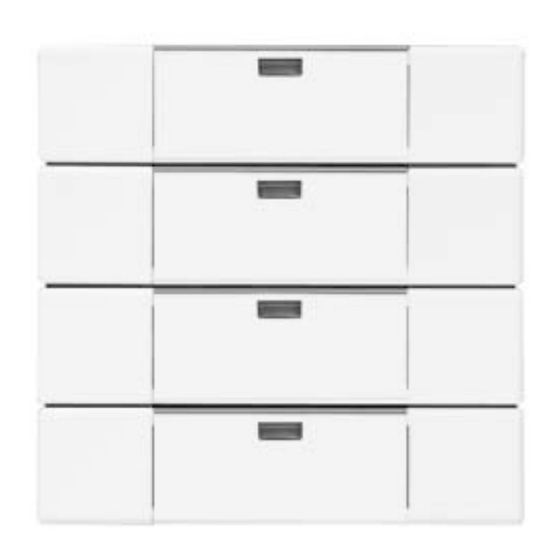

Tastsensor 4fach Multifunktion, UP
Typ: 6127MF-xx
Das Anwendungsmodul Tastsensor
4fach Multifunktion wird auf einen Netz-
ankoppler UP, Schaltaktor/-sensor UP,
Dimmaktor/-sensor UP oder Jalousie-
aktor/ 2fach Schaltaktor UP aufgesetzt.
Der Tastsensor 4fach Multifunktion
kann z. B. Schalt-, Dimm- oder Jalou-
siesteuerungstelegramme an EIB-Akto-
ren senden.
Zusätzlich kann er zum Speichern und/
oder Aussenden von Lichtszenen ver-
wendet werden.
– Powernet EIB
– 4 Wippen mit je 2 Tastkontakten
– 4 zweifarbige LED
– Netzankoppler UP (6920 U-102)
– Schaltaktor/-sensor UP (6931 U-101)
– Dimmaktor/-sensor UP (6932 U-101)
– Jalousieaktor/ 2fach Schaltaktor UP
(6933 U)
– IP 20, EN 60 529
auf dem UP Einsatz montiert
– Betrieb
– Lagerung
– Transport
– solo ®
– future
– carat
– auf UP Einsatz aufgerastet
– 63 x 63 mm (H x B)
– 0,04 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
Der Tastsensor besitzt unter jeder der
Wippen zwei Kontakte und eine
Leuchtdiode, die rot bzw. grün leuchten
oder blinken kann.
Zusätzlich wird noch ein Abdeckrahmen
in der gewünschten Farbe in solo
future Design, ein Busankoppler UP
und eine Busanschlussklemme benö-
tigt.
230 V AC +/– 10 %, 50 Hz
rot / grün
10-polige Stiftleiste
- 5 °C ... 45 °C
- 25 °C ... 55 °C
- 25 °C ... 70 °C
savanne / elfenbein
davos / studioweiß
manhatten / graphit
samoa / hellgrün
toscana / purpurrot
attica / taubenblau
savanne / elfenbein
davos / studioweiß
manhatten / graphit
stone / lichtgrau
anthrazit
savanne / elfenbein
davos / studioweiß
® oder
0073-1-6819
August 2004
