Dräger Bed Coupling Gebrauchsanweisung Seite 3

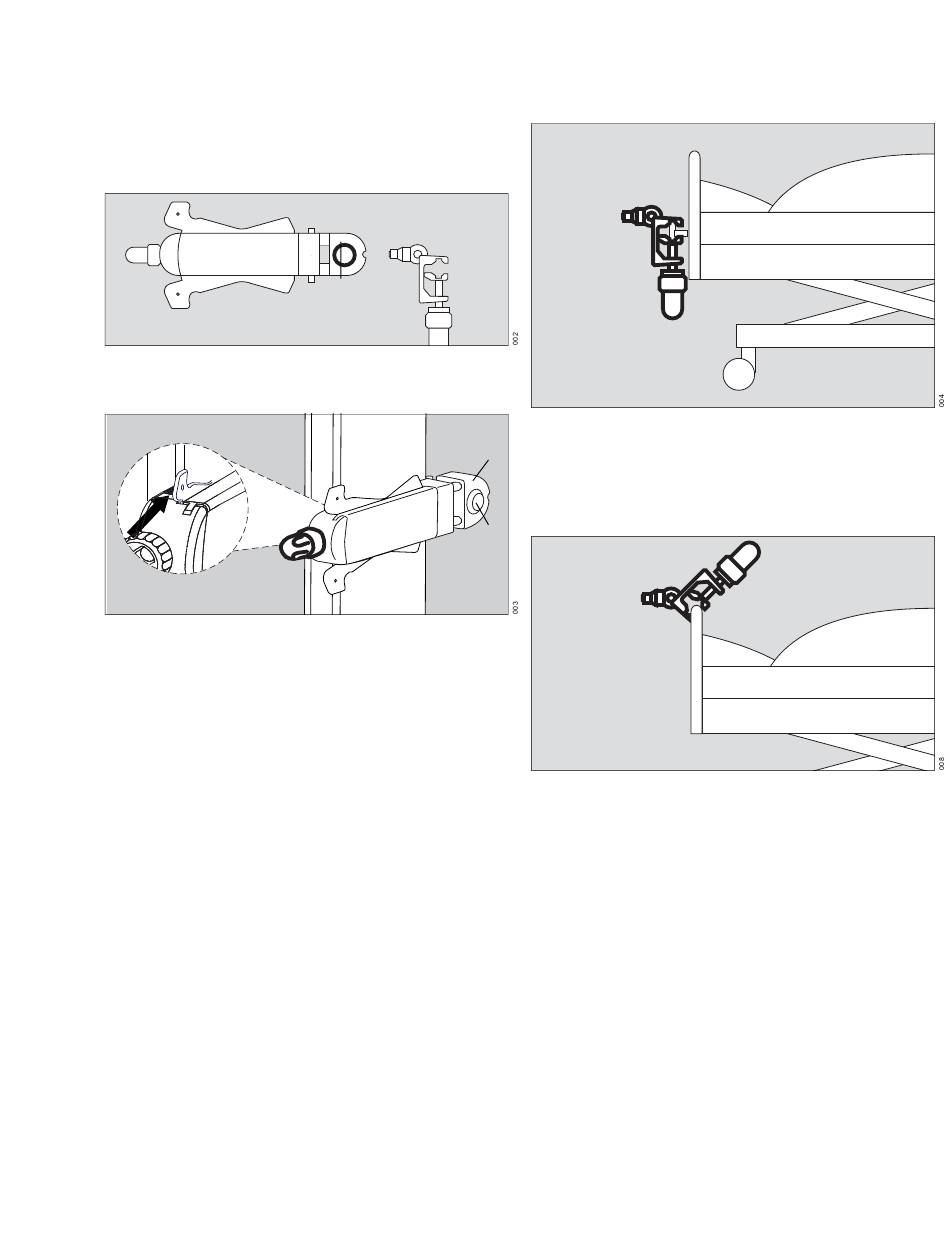

Vorbereiten
Geräteseitiges Kupplungsteil am Fahrgestell
anbauen
B
1 Entriegelungsknopf (A) drücken und die Bettankopplung in ge-
räteseitiges Kupplungsteil (B) und bettseitiges Kupplungsteil
(C) trennen.
F
2 Schraubgriff (D) lösen und das geräteseitige Kupplungsteil (B)
an einer freien Stelle der Fahrgestellsäule (E) positionieren.
Darauf achten, dass keine Schläuche oder Kabel eingeklemmt
werden. Die Nase (F) muss vollständig hinter der umlaufenden
Kante des Fahrgestells liegen.
3 Kupplungsteil waagerecht ausrichten und den Schraubgriff mit
der Hand festdrehen. Festen Halt prüfen.
Höhenausgleichsmechanismus prüfen
4 Kupplungsteil am Kupplungskopf (G) nach oben und unten bis
zu den Endanschlägen bewegen.
Das Kupplungsteil muss frei beweglich sein und selbsttätig in
die horizontale Ausgangslage zurückfedern.
Wenn erforderlich, kann der Entriegelungsknopf (A) auf die ande-
re Seite des geräteseitigen Kupplungsteils umgerüstet werden
(nur durch geschultes Personal mit DrägerService-Schulung).
Bettseitiges Kupplungsteil am Patientenbett
anbauen
Bedingungen für den Anbau:
– Bettankopplung nur an Patientenbetten mit einer minimalen
Belastbarkeit der Schiene oder Rundstange von 200 N ver-
wenden.
– Kupplungsteil nur an einer fest montierten Schiene oder fest
montierten horizontalen Rundstange am Patientenbett anbau-
en.
– Kupplungsteil nur am Kopfende des Patientenbetts anbauen.
Gebrauchsanweisung Bettankopplung
C
A
B
D
E
Montage an einer Schiene
1 Kupplungsteil (A) auf die Schiene hängen.
G
2 Schraubgriff (B) festschrauben.
Das bettseitige Kupplungsteil kann auch mit dem Schraubgriff
nach oben an der Schiene befestigt werden.
Montage an einer Rundstange
A
C
1 Kupplungsteil (A) auf die Rundstange hängen.
2 Kupplungsteil auf 45°-Stellung positionieren und den Schraub-
griff (B) festschrauben.
3 Kupplungsstecker (C) waagerecht ausrichten.
A
B
A
B
Deutsch
3
