Příprava

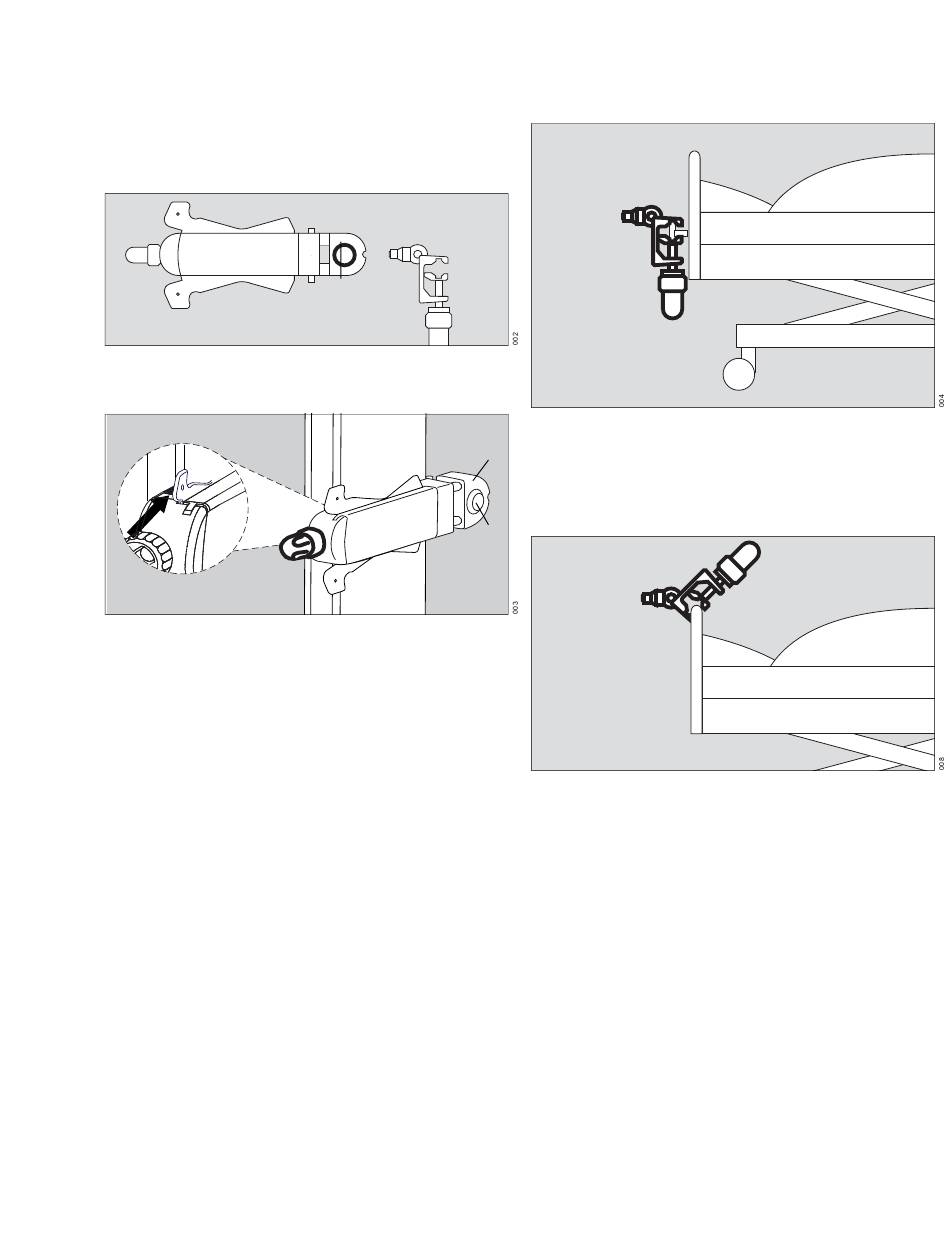

Připojení spojovací části na straně přístroje
k podvozkudvozku
B
1
Stiskněte uvolňovací tlačítko (A) a rozdělte lůžkovou přípojku
na spojovací část na straně přístroje (B) a na spojovací část
na straně lůžka (C).
F
2
Uvolněte šroub (D) a umístěte spojovací část na straně
přístroje (B) na volné místo na sloupu podvozku (E). Ujistěte
se, že nejsou zachyceny žádné hadice nebo kabely. Výčnělek
(F) musí být umístěn zcela za okrajovou hranou podvozku.
3
Spojovací část horizontálně zarovnejte a rukou utáhněte
šroub. Zkontrolujte bezpečné připojení.
Kontrola mechanismu vyrovnání výšky
4
Posuňte spojovací část u spojovací hlavy (G) směrem nahoru
a dolů ke koncovým zarážkám.
Spojovací část se musí volně pohybovat a automaticky se
vrátit do počáteční horizontální polohy.
Je-li třeba, lze uvolňovací tlačítko (A) upevnit na opačnou stranu
spojovací části (může provést pouze vyškolený technik, který
absolvoval školení DrägerService).
Připojení spojovací části na straně lůžka k lůžku
Podmínky připojení:
–
Lůžkovou přípojku používejte pouze u lůžek s minimální
nosností lišty nebo zábrany 200 N.
–
Spojovací část připojujte pouze k lištám a zábranám
připojeným nastálo k lůžku.
–
Spojovací část připojujte pouze k hlavové části lůžka.
Návod k použití Lůžková přípojka
C
A
B
D
E
Připojení k liště
1
Připojte spojovací část (A) na lištu.
G
2
Utáhněte šroub (B).
Spojovací část na straně lůžka může být také připevněna k liště
pomocí šroubu směřujícího vzhůru.
Připojení k zábraně
A
C
1
Připojte spojovací část (A) na zábranu.
2
Spojovací část umístěte pod úhlem 45° a utáhněte šroub (B).
3
Spojovací konektor (C) horizontálně zarovnejte.
A
B
A
B
Čeština
91
