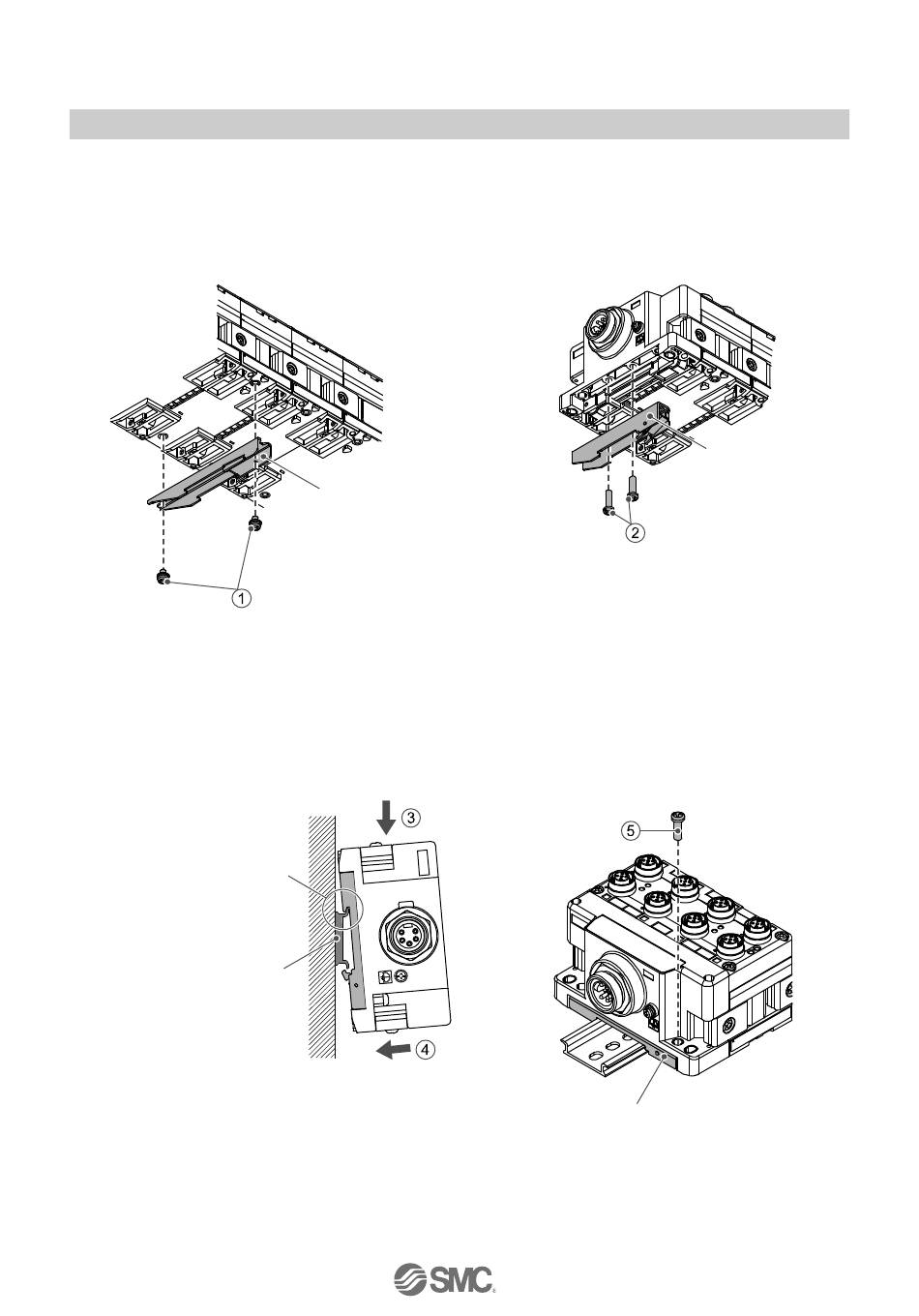

•DIN-Schienenmontage
(Nicht verfügbar für Ventile der SY-Serie. Siehe SY-Katalog.)
(1) Bei Verbindung von 6 oder mehr E/A-Modulen, muss das Mittelteil der ganzen EX600-Einheit, vor der
Montage mit 2-M4 x 6 Schrauben, mit einem Zwischenverstärkungselement (EX600-ZMB2) fixiert
werden. (Anzugsdrehmoment: 0,7 bis 0,8 Nm)
(2) Das Befestigungselement der Endplatte (EX600-ZMA2) mit 2-M4 x 14 Schrauben an die Endplatte montieren,
und zwar an dem den Ventilen gegenüberliegenden Ende. (Anzugsdrehmoment: 0,7 bis 0,8 Nm)
(3) Die Montagenut für die DIN-Schiene einhaken.
(4) Die Mehrfachanschlussplatte gegen die DIN-Schiene drücken, bis sie einrastet, indem die Seite, die
eingehängt ist, als Hebeldrehpunkt benutzt wird.
(5) Die Mehrfachanschlussplatte durch Festziehen der DIN-Schienen-Befestigungsschrauben der
EX600-ZMA2 befestigen. (M4 x 20)
(Anzugsdrehmoment: 0,7 bis 0,8 Nm)
Das ventilseitige Anzugsdrehmoment hängt vom Ventiltyp ab.
Siehe Betriebsanleitung der entsprechenden Mehrfachanschlussplatte.
DIN-Schienen-
Befestigungsnut
DIN-Schiene
Zwischen-Verstärkungselement
(EX600-ZMB2)
Befestigungselement Endplatte
-13-
Befestigungselement
Endplatte
(EX600-ZMA2)
(EX600-ZMA2)
EX※※-OMR1012
