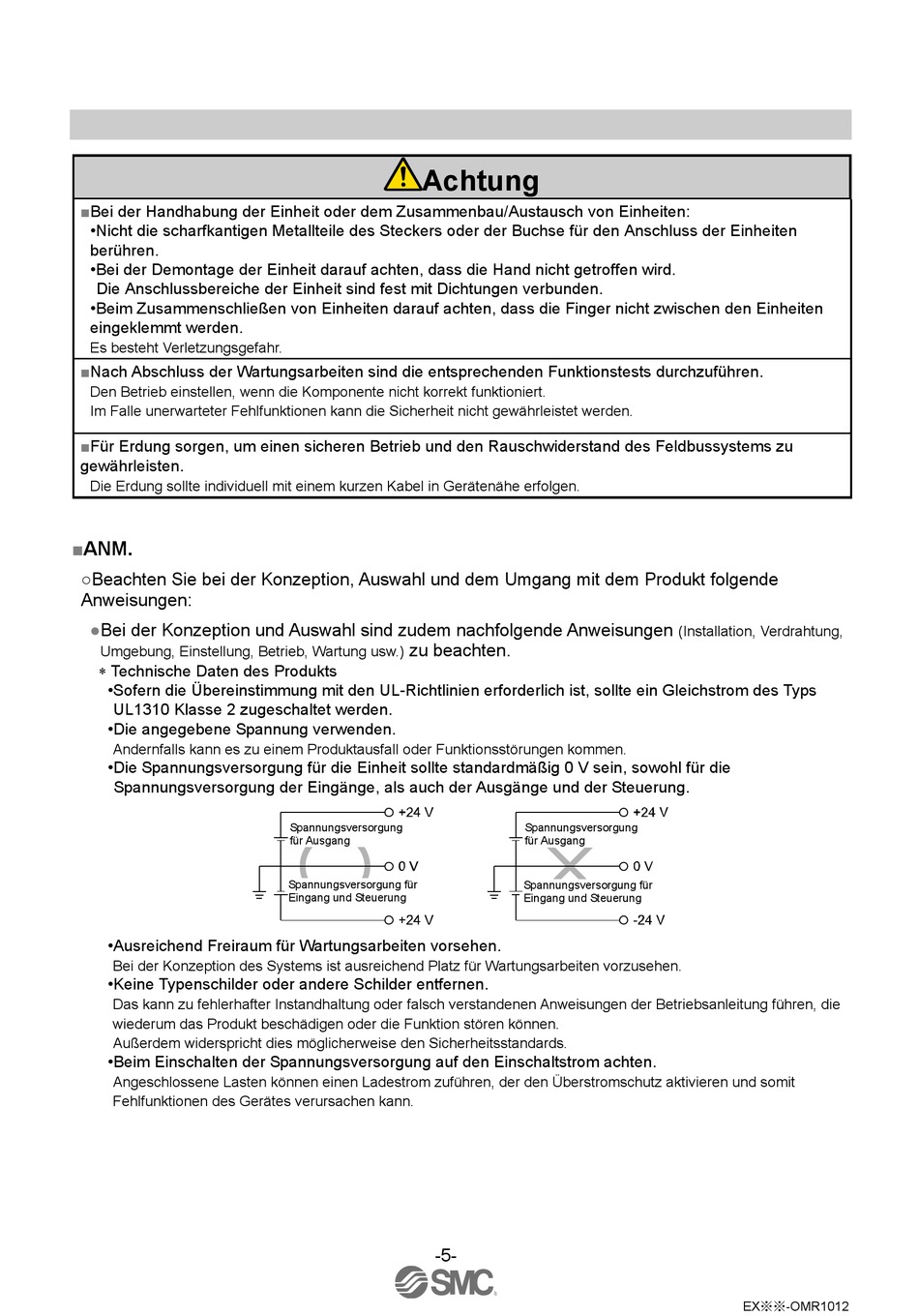

■Bei der Handhabung der Einheit oder dem Zusammenbau/Austausch von Einheiten:
•Nicht die scharfkantigen Metallteile des Steckers oder der Buchse für den Anschluss der Einheiten
berühren.
•Bei der Demontage der Einheit darauf achten, dass die Hand nicht getroffen wird.
Die Anschlussbereiche der Einheit sind fest mit Dichtungen verbunden.
•Beim Zusammenschließen von Einheiten darauf achten, dass die Finger nicht zwischen den Einheiten
eingeklemmt werden.
Es besteht Verletzungsgefahr.
■Nach Abschluss der Wartungsarbeiten sind die entsprechenden Funktionstests durchzuführen.
Den Betrieb einstellen, wenn die Komponente nicht korrekt funktioniert.
Im Falle unerwarteter Fehlfunktionen kann die Sicherheit nicht gewährleistet werden.
■Für Erdung sorgen, um einen sicheren Betrieb und den Rauschwiderstand des Feldbussystems zu
gewährleisten.
Die Erdung sollte individuell mit einem kurzen Kabel in Gerätenähe erfolgen.
■ANM.
○Beachten Sie bei der Konzeption, Auswahl und dem Umgang mit dem Produkt folgende
Anweisungen:
●Bei der Konzeption und Auswahl sind zudem nachfolgende Anweisungen
Umgebung, Einstellung, Betrieb, Wartung usw.)
Technische Daten des Produkts
•Sofern die Übereinstimmung mit den UL-Richtlinien erforderlich ist, sollte ein Gleichstrom des Typs
UL1310 Klasse 2 zugeschaltet werden.
•Die angegebene Spannung verwenden.
Andernfalls kann es zu einem Produktausfall oder Funktionsstörungen kommen.
•Die Spannungsversorgung für die Einheit sollte standardmäßig 0 V sein, sowohl für die
Spannungsversorgung der Eingänge, als auch der Ausgänge und der Steuerung.
•Ausreichend Freiraum für Wartungsarbeiten vorsehen.
Bei der Konzeption des Systems ist ausreichend Platz für Wartungsarbeiten vorzusehen.
•Keine Typenschilder oder andere Schilder entfernen.
Das kann zu fehlerhafter Instandhaltung oder falsch verstandenen Anweisungen der Betriebsanleitung führen, die
wiederum das Produkt beschädigen oder die Funktion stören können.
Außerdem widerspricht dies möglicherweise den Sicherheitsstandards.
•Beim Einschalten der Spannungsversorgung auf den Einschaltstrom achten.
Angeschlossene Lasten können einen Ladestrom zuführen, der den Überstromschutz aktivieren und somit
Fehlfunktionen des Gerätes verursachen kann.
Achtung
zu beachten.
Spannungsversorgung
für Ausgang
Spannungsversorgung für
Eingang und Steuerung
-5-
(Installation, Verdrahtung,
Spannungsversorgung
für Ausgang
Spannungsversorgung für
Eingang und Steuerung
EX※※-OMR1012
