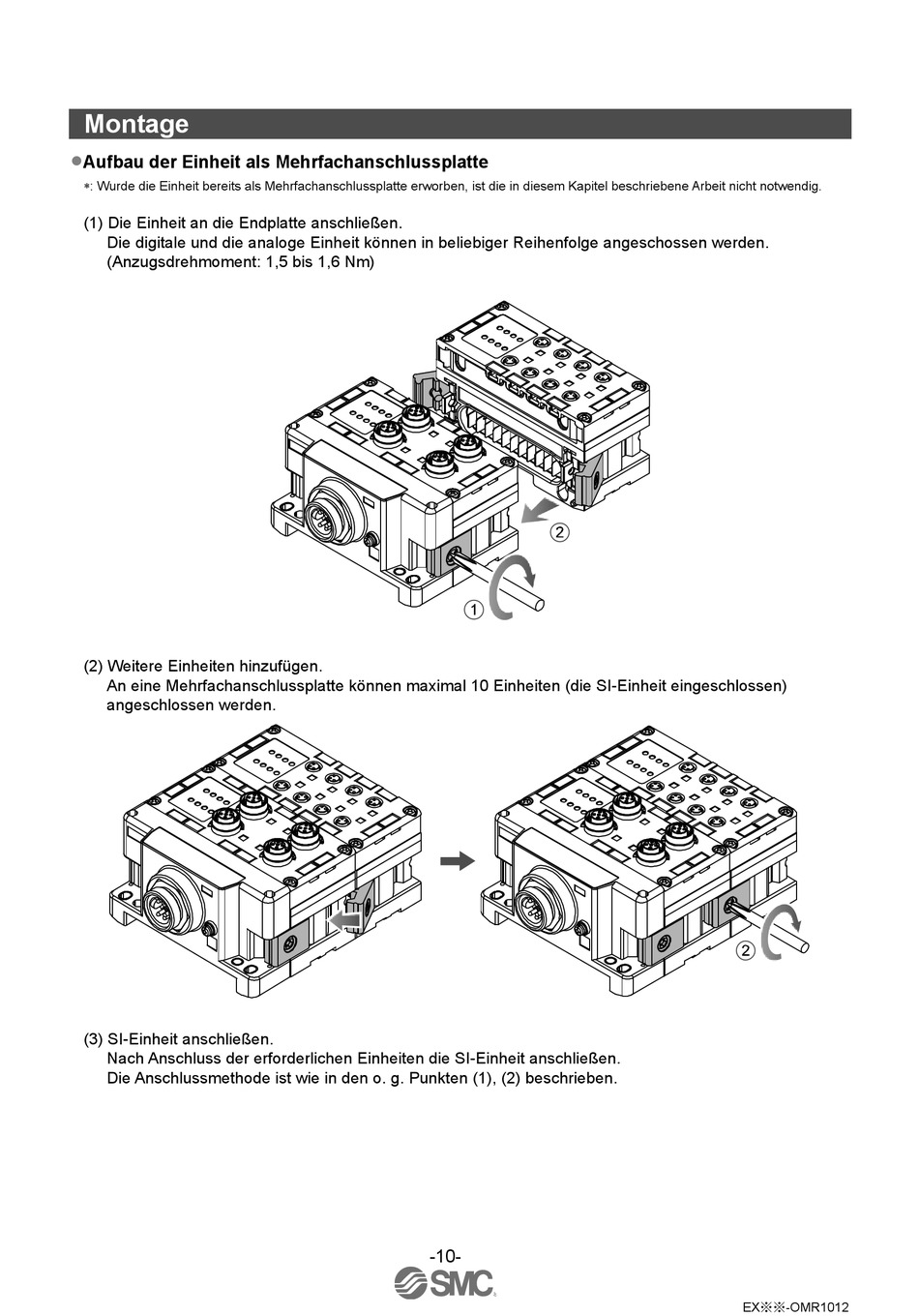

Montage
Aufbau der Einheit als Mehrfachanschlussplatte
: Wurde die Einheit bereits als Mehrfachanschlussplatte erworben, ist die in diesem Kapitel beschriebene Arbeit nicht notwendig.
(1) Die Einheit an die Endplatte anschließen.
Die digitale und die analoge Einheit können in beliebiger Reihenfolge angeschossen werden.
(Anzugsdrehmoment: 1,5 bis 1,6 Nm)
(2) Weitere Einheiten hinzufügen.
An eine Mehrfachanschlussplatte können maximal 10 Einheiten (die SI-Einheit eingeschlossen)
angeschlossen werden.
(3) SI-Einheit anschließen.
Nach Anschluss der erforderlichen Einheiten die SI-Einheit anschließen.
Die Anschlussmethode ist wie in den o. g. Punkten (1), (2) beschrieben.
-10-
EX※※-OMR1012
