An die blauen Klemmen 1 - 4 des KFD2-UT-Ex1(-1)
wird der eigensichere Feldstromkreis angeschlossen.
Dieser darf mit Verbindungsleitungen nach
DIN EN 60079-14 in den explosionsgefährdeten Be-
reich geführt werden.
An die grünen Klemmen 1 - 4 des KFD2-UT-1(-1) wird
der nicht-eigensichere Feldstromkreis angeschlossen.

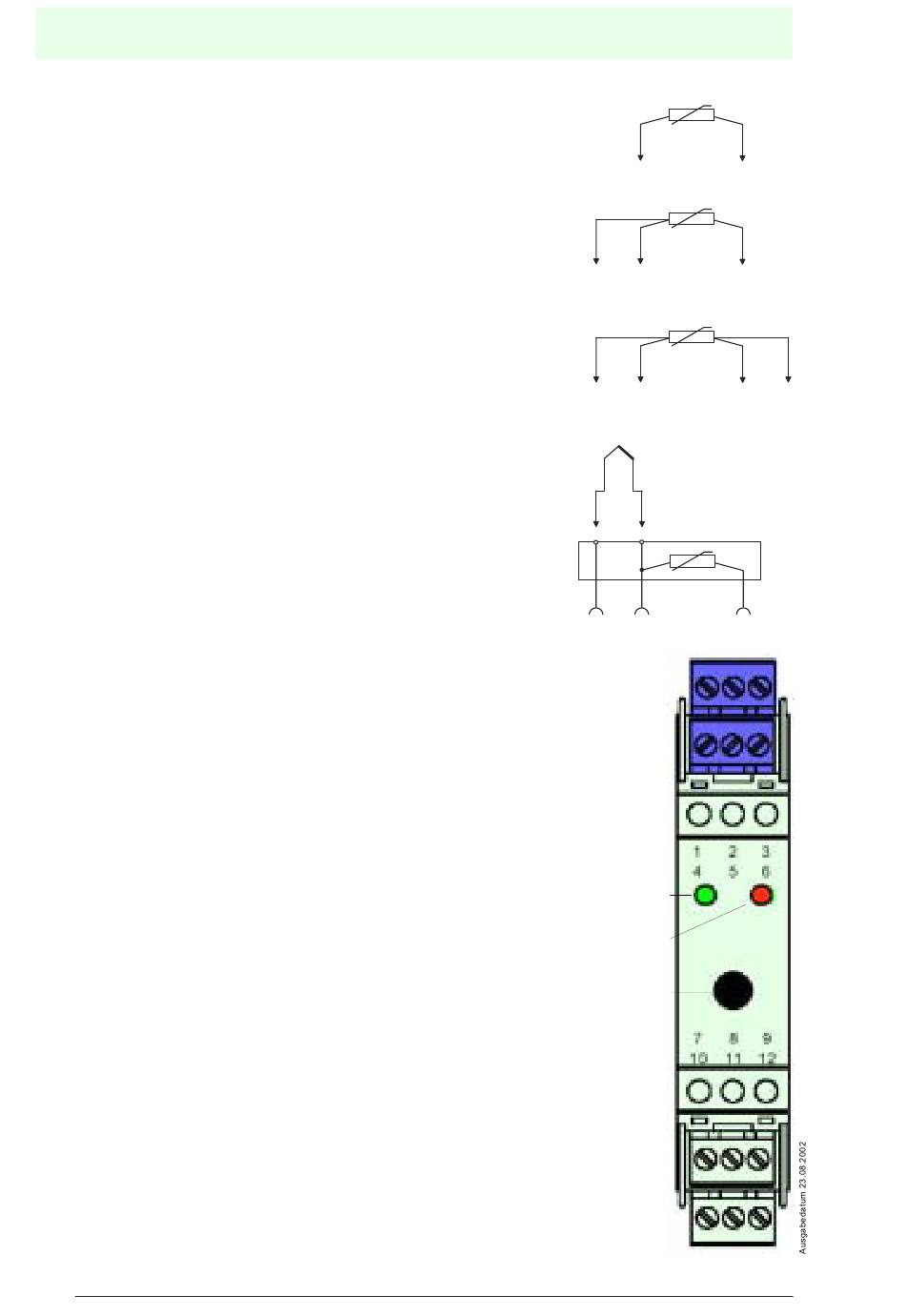

Sie können in beiden Fällen anschließen:
• einen Widerstandstemperaturmessfühler Pt100,
Ni100 oder mit speziell eingegebener Kennlinie
- in 2-Leitertechnik (Klemmen 2 und 3)
- in 3-Leitertechnik (Klemmen 1 bis 3)
- in 4-Leitertechnik (Klemmen 1 bis 4)
• ein Thermoelement des Typs B, E, J, K, L, N, R, S,
T oder mit speziell eingegebener Kennlinie (Klem-
men 1 und 2); für eine interne Klemmstellenkompen-
sation benötigen Sie als Zubehör anstelle der
normalen Klemme 1 - 3 die Klemme K-CJC
Die Klemmen 5 und 6 bleiben in jedem Fall frei.
Die übrigen grünen Klemmen haben die folgenden
Funktionen:
• Klemmen 7(-) / 8(+):
- beim KFD2-UT-(Ex)1: Stromausgang (9 frei)
- beim KFD2-UT-(Ex)1-1: Spannungsausgang
(9 frei)
• Klemmen 11(+) / 12(-): Stromversorgung 24 V DC
(10 frei)
Zur Stromversorgung über Power Rail vergleichen Sie
bitte den Katalog „Interface Aufbaugehäuse" von
Pepperl+Fuchs bzw. den „CD-ROM Katalog".
Zu den genauen Klemmenbelegungen vergleichen Sie
bitte auch das Datenblatt.
5.3
Frontseite
Auf der Frontseite des UT finden Sie:
• LED ON (grün) zur Anzeige der Speisespannung
• LED FAULT (rot) zur Anzeige einer Störung
• serielle RS 232-Schnittstelle PROGRAM zum An-
schluss eines PC für die Parametrierung und Diag-
nose des UT mit PACTware
Kapitel 7)
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
6
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-22 22 • Telefax (06 21) 7 76-27-22 22 • Internet http://www.pepperl-fuchs.com
Messumformer KFD2-UT-(Ex)1(-1)
Montage und Anschluss
TM
(siehe Kapitel 6 und
2 -
3 +
1 -
2 -
3 +
1 -
2 -
3 +
Klemmstellen-
kompensation
1 +
2 -
K-CJC
ON
FAULT
PROGRAM
Copyright Pepperl+Fuchs, Printed in Germany
4 +
