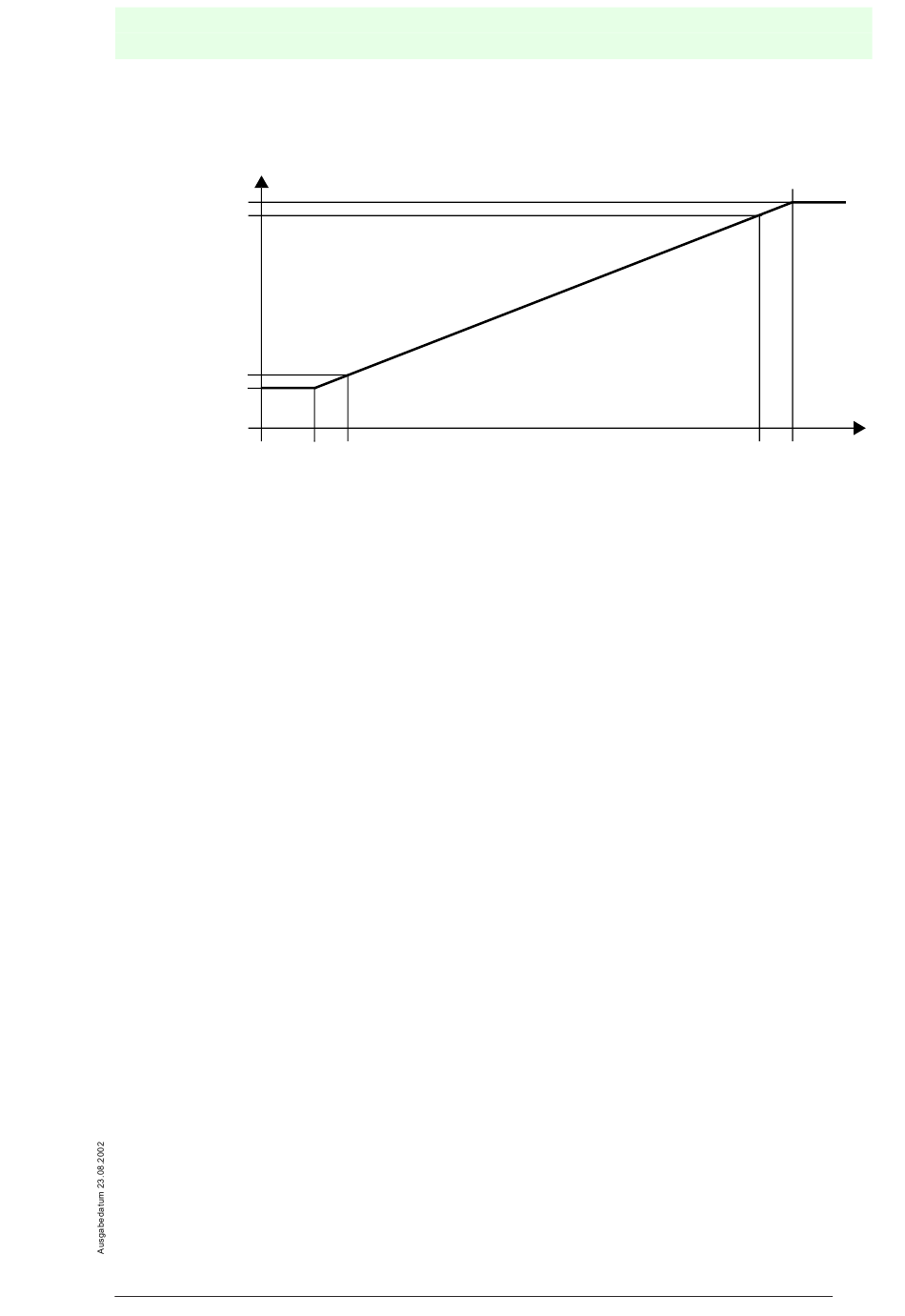

Verhalten des Spannungsausgangs beim KFD2-UT-(Ex)1-1
5,125 V
5 V
1 V
0,95 V
0 V
- 1,25 %
Der in der Registerkarte Parameter Eingang (siehe Kapitel 7.2) eingegebene An-
fangswert wird in 1 V umgesetzt, der dort eingegebene Endwert in 5 V, Zwischenwer-
te proportional.
Bei Unterschreitung des Anfangswertes sinkt die Ausgangsspannung linear auf mini-
mal 0,95 V (- 1,25 % des Messbereichs). Weitere Unterschreitungen können nicht
ausgewertet werden (Ausgabe 0,95 V).
Bei Überschreitung des Endwertes steigt die Ausgangsspannung linear auf maximal
5,125 V (ca. 103 % des Messbereichs). Weitere Überschreitungen können nicht aus-
gewertet werden (Ausgabe 5,125 V).
Das lineare Verhalten unterhalb und oberhalb des Messbereichs ergibt sich nur,
wenn den Spannungswerten Temperaturwerte entsprechen, die zwischen dem Mini-
malwert und dem Maximalwert des gewählten Sensors liegen (siehe Registerkarte
Parameter Eingang unten; Kapitel 7.2). Ist das nicht der Fall, springt die Ausgangs-
spannung auf 0,95 V bzw. 5,125 V.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
