ICA-16IO-G20-IO-P16
Installation
3.4 Anschluss Aktoren und Sensoren
Der Anschluss von IO-Link, den Ein- und Ausgängen erfolgt über Standard-Rundsteckverbin-
der.
2

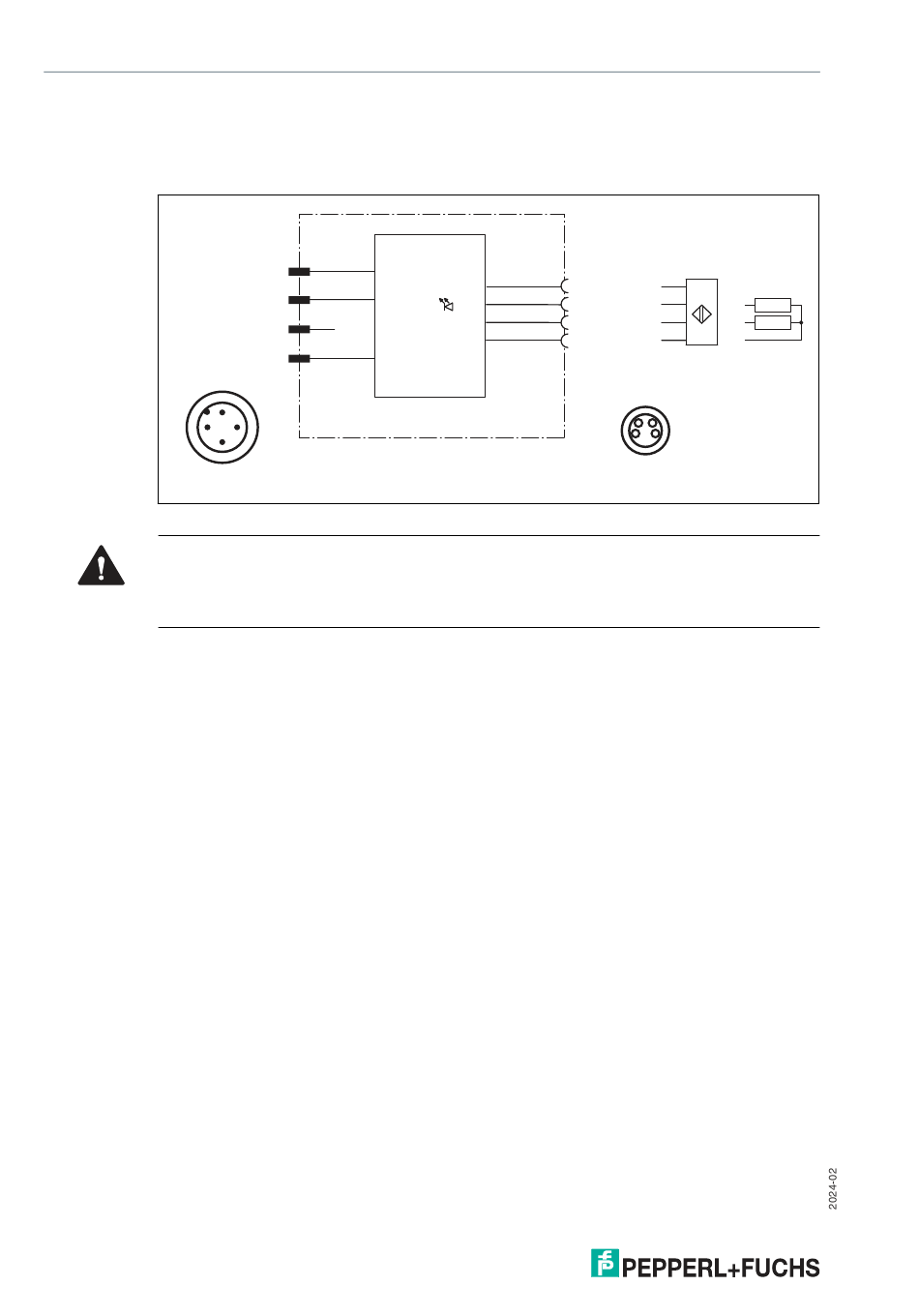

Abbildung 3.2
Warnung!
Schaden an Kontakten
Verbinden oder trennen Sie die Anschlüsse des Moduls nur im spannungsfreien Zustand.
Andernfalls können die Anschlüsse beschädigt werden.
12
IO-Link
1
L+
4
C/Q
2
n.c.
3
L-
1
4
3
Anschluss-Verdrahtungsplan
IO1/2 ... IO15/16
1
V+
4
IO1,3 ... 15
2
IO1... 16
IO2,4 ... 16
3
V-
4 2
3 1
