scanCONTROL Output Unit
7.4
7.4.1
Micro-Epsilon Art.-Nr. 6414073
Besteht aus
- OU-Feldbus-Koppler/Ethernet
- OU-Filtermodul
- OU-Bus-Endklemme

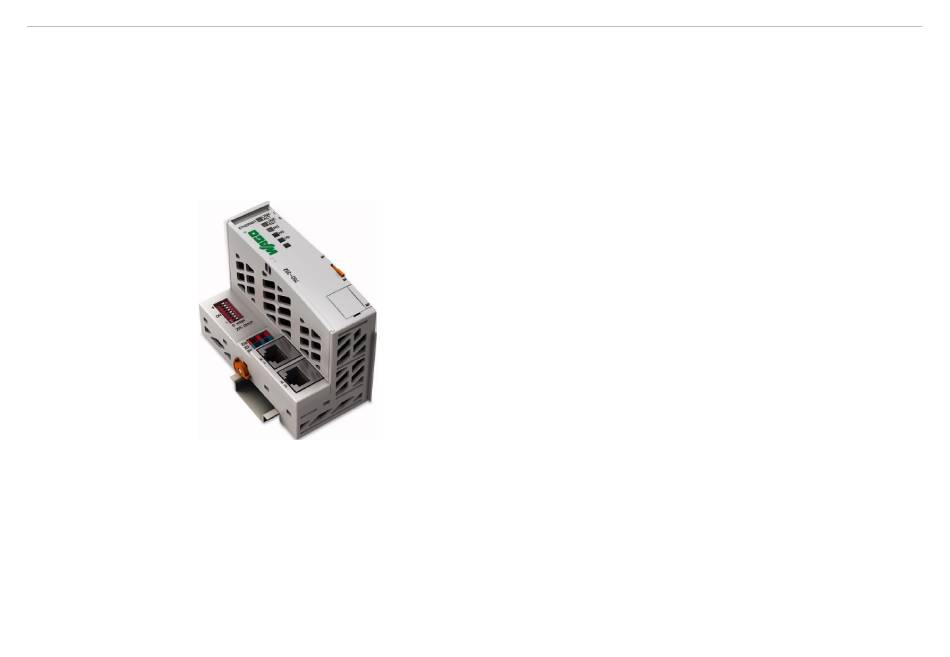

Abb. 22 OU-Feldbus-Koppler/Ethernet mit Systemversorgungsklemme
scanCONTROL 26xx
Beschreibung der Komponenten
Output Unit Basic
- Anschlüsse: 2x Ethernet zum Anschluss von
scanCONTROL 2610/2660-Sensoren.
- Anzeigeelemente (Status-LED's, detaillierte Beschreibung siehe
Handbuch des OU-Feldbus-Kopplers/Ethernet)
- Die Systemversorgung ist bereits am Feldbuskoppler angebracht.
