Montage und Installation
5.2.4
Steckverbinder Multifunktionsbuchse, siehe
Variante 1
Transistor
TTL or 5 V (High)
HTL or 24 V (High)

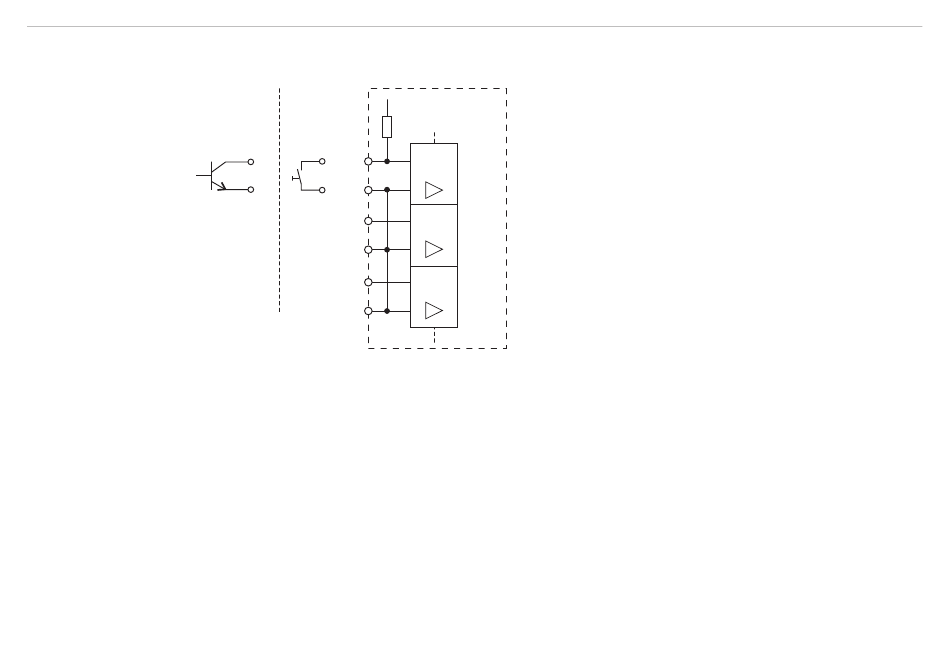

Abb. 12 Schalteingänge
Die Schalteingänge In1 bis In3 können zur Triggerung oder zum Anschluss eines Encoders verwendet wer-
den. Alle Schalteingänge sind gleich aufgebaut. Die verwendeten Schaltkreise enthalten eine interne Poten-
tialtrennung (Isolation). Die Eingänge sind galvanisch getrennt von GND und Laser on/off .
Jeder Schalteingang hat einen eigenen Masseanschluss (Gnd-In1 bis 3), welcher mit der externen Masse
(Synchron- oder Triggerquelle bzw. anderes Gerät) zu verbinden ist.
scanCONTROL 26xx
Schalteingänge
Variante 2
+U
Schalter
10 kOhm
6 6
NPN
4 4
GND
5
8
10
7
GND
Abb.
scanCONTROL
i
26xx
In 1
In 2
In 3
Isolation
8, Anschlussbelegung, siehe
Abb. 9.
