Montage und Installation
Empfohlener
Anschlagspunkt
MB = Messbereich
MBA = Messbereichsanfang
MBM = Messbereichsmitte
MBE = Messbereichsende

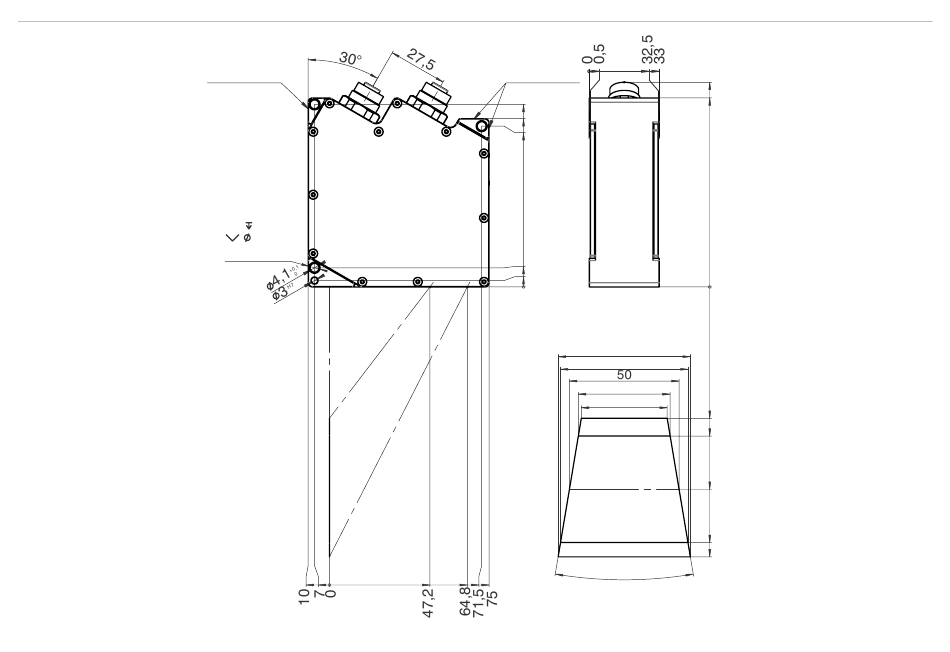

Abb. 5 Maßzeichnung Sensor scanCONTROL 26xx-50, Maße in mm, nicht maßstabsgetreu
scanCONTROL 26xx
M5 10
5.2 x 90°
(beidseits)
Empfohlener
Anschlagpunkt
85,75
79
75,5
9
3
0
60
58
42
40
(~19°)
96
89
0
MB erw.
≥
65
70 MBA
95 MBM
120 MBE
MB erw.
≤
125
Seite 22
