MICRO-EPSILON scanCONTROL 26 Serie Betriebsanleitung Seite 49

scanCONTROL Output Unit
7.2
L1
L2
L3
N
PE
Nach der Montage müssen die notwendigen Verdrahtungen vorgenommen werden.
i
scanCONTROL 26xx
Versorgungsspannung anschließen
230 V
Verbinden Sie die Kontakte „Systemversorgung (out)" des OU-Filtermoduls mit den Kontakten „System-
versorgung (in)" des Feldbuskopplers (0 V und 24 V, siehe
Verbinden Sie die Systemversorgung (in) des OU-Filtermoduls mit der Spannungsversorgung (0 V und
24 V, siehe Abb. 21).
Verbinden Sie die Feldversorgung (in) des OU-Filtermoduls mit der Spannungsversorgung (0 V und
5 V/24 V, siehe Abb. 21).
Die Systemversorgung und die Feldversorgung sollte getrennt erfolgen, um bei aktorseitigen Kurz-
schlüssen den Busbetrieb und die Potentialtrennung zu gewährleisten.
13 14
8
LINK
ETHERNET A
ACT 1
C
LINK
B
ON 2
D
ACT
+ Ñ
MS
1
NS
0: WBM
255: DHCP
I/O
+ +
24V
X3
0V
- -
X
1
+ -
X
2
750-626
OU-Feldbus-Koppler
Versorgung
- System
24 V
Versorgung
230 V
- Feld
24 V
OU-Filtermodul
Digital-Ausgangs-
klemmen benöti-
gen, abhängig vom
Modultyp, eine
Feldversorgung von
5 VDC oder 24 VDC.

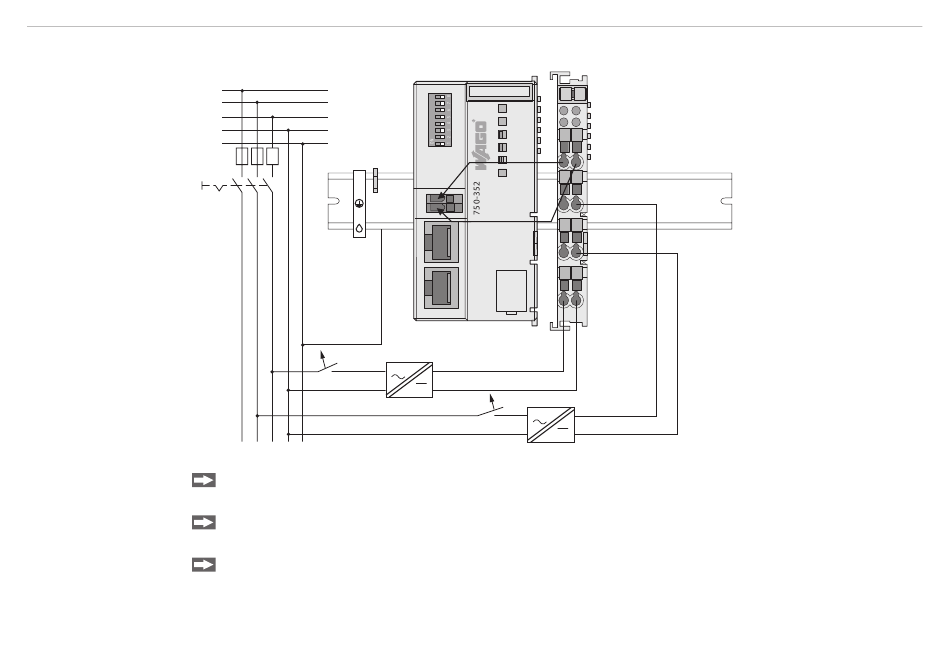

Abb. 21 Getrennte
Netzteile für die
System- und die
Feldversorgung
(Ethernet)
Abb. 21).
