Montage und Installation
5.2.6
Steckverbinder Multifunktionsbuchse, siehe
Funktion
- Laser on: Spannung zwischen +Laser on/off und –Laser on/off 2,8 V ... 31 V, I < 5 mA
- Laser off: Spannung zwischen +Laser on/off und –Laser on/off < 0,8 V oder offen
i
Variante 1

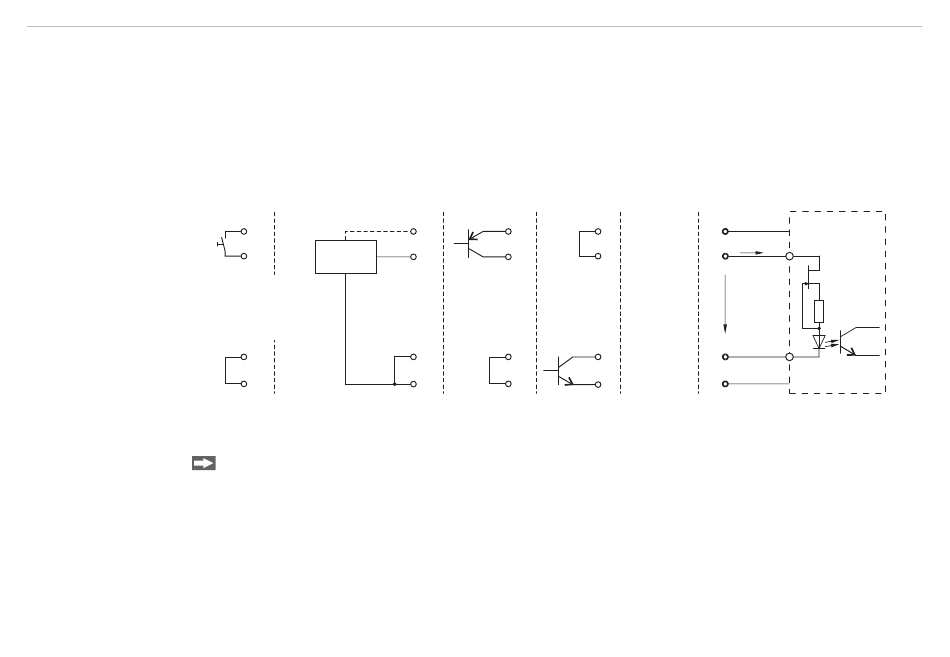

Abb. 14 Möglichkeiten für die externe Laserabschaltung
Mit Spannungen < 0,8 V zwischen Pin 3 und Pin 1 ist der Laser abgeschaltet. Es ist kein externer Widerstand
zur Strombegrenzung erforderlich. Für permanent Laser on Pin 1 mit 2 und Pin 3 mit 9 verbinden.
Die externe Laserabschaltung ist als Hardwarelösung realisiert und hat höchste Priorität. Der Laser kann
zusätzlich auch per Software abgeschaltet werden.
scanCONTROL 26xx
Externe Laserabschaltung (optional)
Die Sensoren der Laserklasse 3B erfordern einen externen Schlüsselschalter zur Laserabschaltung.
Variante 2
9
U
TTL o.
3 OUT
HTL
Laser off:
U < 0,8 V
OUT
Laser on:
2,8 V < U < 30 V
OUT
1
2
Verwenden Sie einen seriellen Schlüsselschalter im Steuerkreis der Laserabschaltung.
Abb. 8, Anschlussbelegung, siehe
Variante 3 Variante 4
9 9
PNP
3 3
1 1
NPN
2 2
PC2600/
2900-x
+U
B
9 9
rot
ca. 5 mA
weiß
3 3
max.
30 V
1 braun 1
Masse
blau
2 2
Abb. 9.
scanCONTROL
26xx
