KAPITEL 3

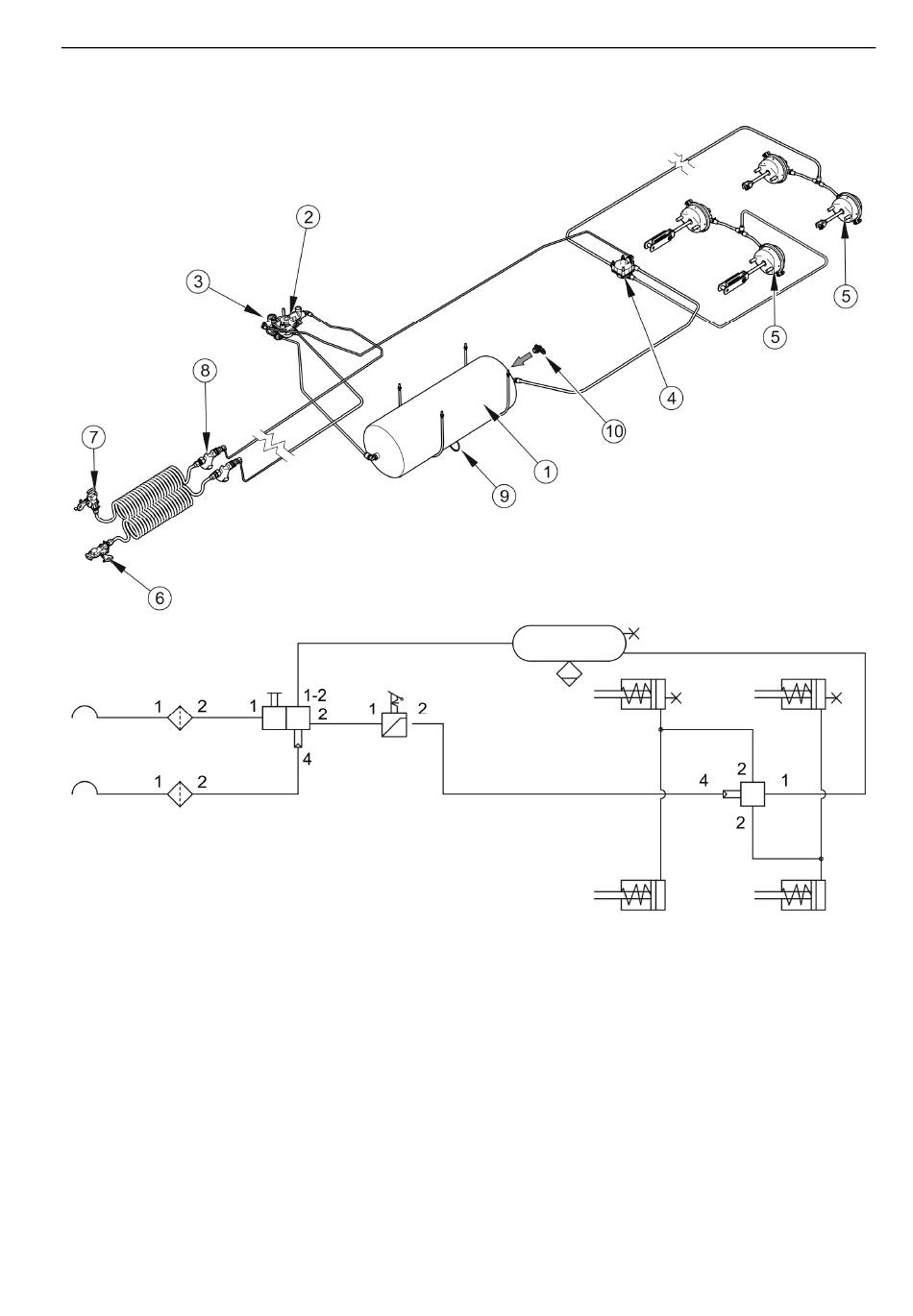

ABB. 3.9
Aufbau und Schema einer pneumatischen Zweikreisbremsanlage mit
manuellem Controller
(1) Luftbehälter, (2) Steuerventil, (3) manueller Bremskraftregler, (4) Relaisventil,
(5) Pneumatikzylinder, (6) gelber Schlauchanschluss, (7) roter Schlauchanschluss,
(8) Luftfilter, (9) Ablassventil, (10) Luftbehälter-Steueranschluss
3.11
