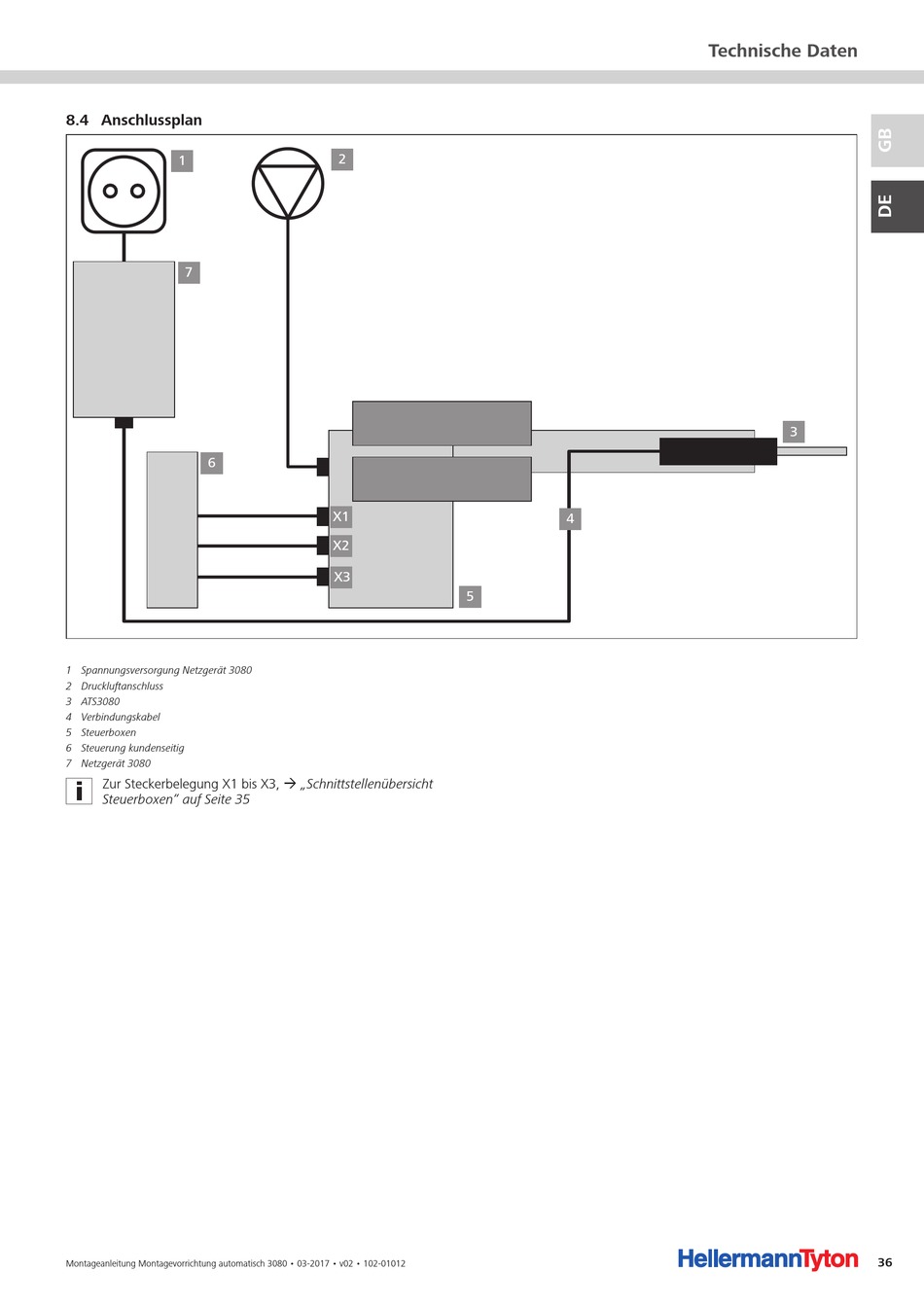

8 .4 Anschlussplan
1
7
6
1 Spannungsversorgung Netzgerät 3080
2 Druckluftanschluss
3 ATS3080
4 Verbindungskabel
5 Steuerboxen
6 Steuerung kundenseitig
7 Netzgerät 3080
Zur Steckerbelegung X1 bis X3, à „Schnittstellenübersicht
Steuerboxen" auf Seite 35
Montageanleitung Montagevorrichtung automatisch 3080 • 03-2017 • v02 • 102-01012
2
X1
X2
X3
5
Technische Daten
4
3
