8 .3 Steuerboxen
Spannungsversorgung 24 V
Druckluftversorgung 5–7 bar, ölfrei
Druckluftverbrauch mit Hub bei 80er-Zange ca. 0,4 m³/h bei
5 bar Eingangsdruck, 1.500 Zyklen / h

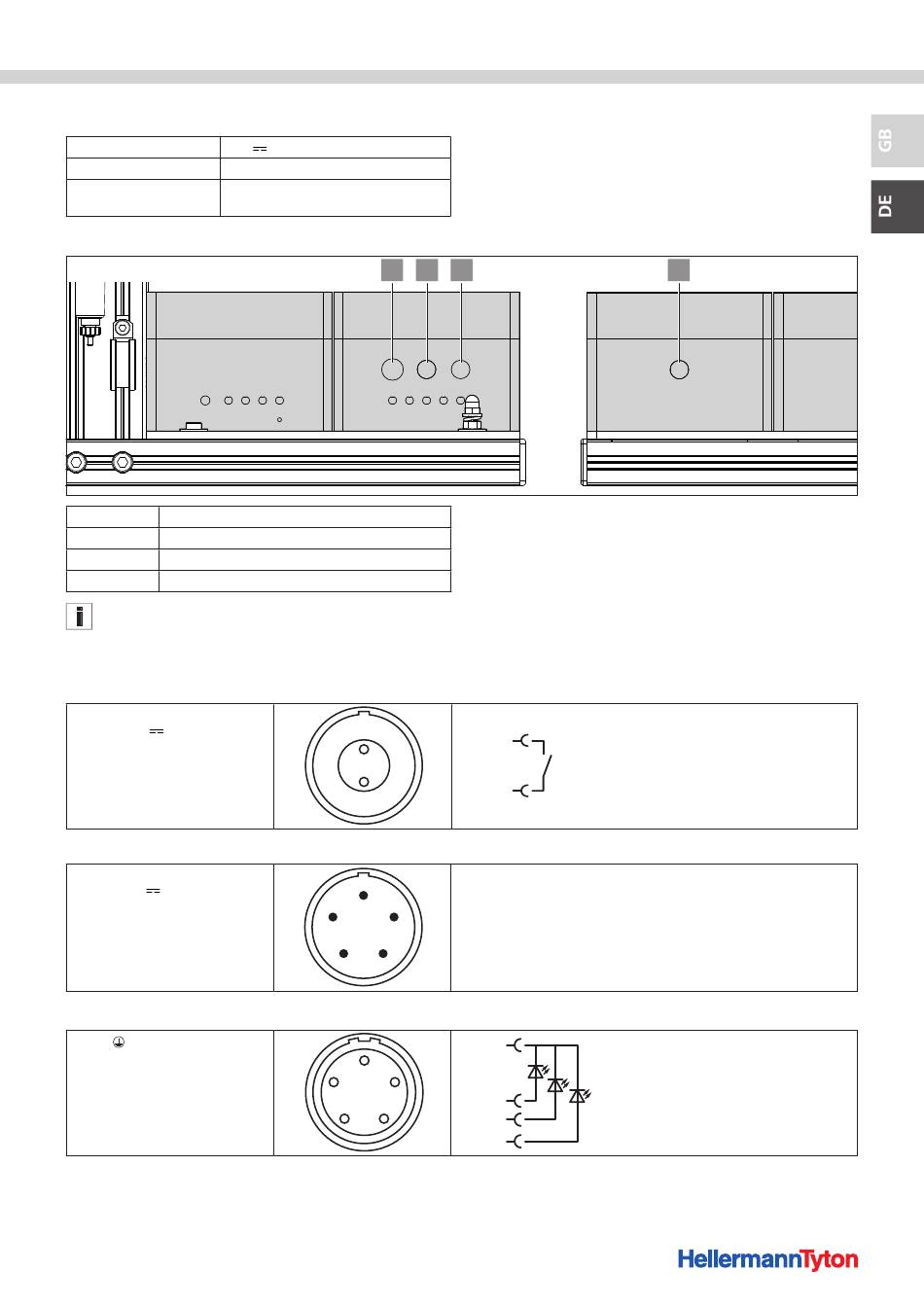

8 .3 .1 Schnittstellenübersicht Steuerboxen
X1 Steuerung kundenseitig
X2 Steuerung kundenseitig
X3 Steuerung kundenseitig
X4 Blindstopfen
Zur Pinbelegung siehe Schaltplan.
8 .3 .2 Steckerbelegung Steuerboxen
Einbaubuchse X1
PIN 1 = Startsignal
PIN 2 = + 24 V
Einbaustecker X2
PIN 1 = 0V
PIN 3 = +24 V
Einbaubuchse X3
PIN 1 =
PIN 2 = 0 V
PIN 3 = Error Signal
PIN 4 = Error Jaw
PIN 5 = OK Signal
Montageanleitung Montagevorrichtung automatisch 3080 • 03-2017 • v02 • 102-01012
, max. 500 mA
X1 X2
1
2
1
5 2
4 3
1
2 5
3 4
X3
PIN 1
Start
PIN 2
Stromversorgung Montagevorrichtung automatisch 3080
PIN 2
PIN 3
PIN 4
PIN 5
Technische Daten
X4
