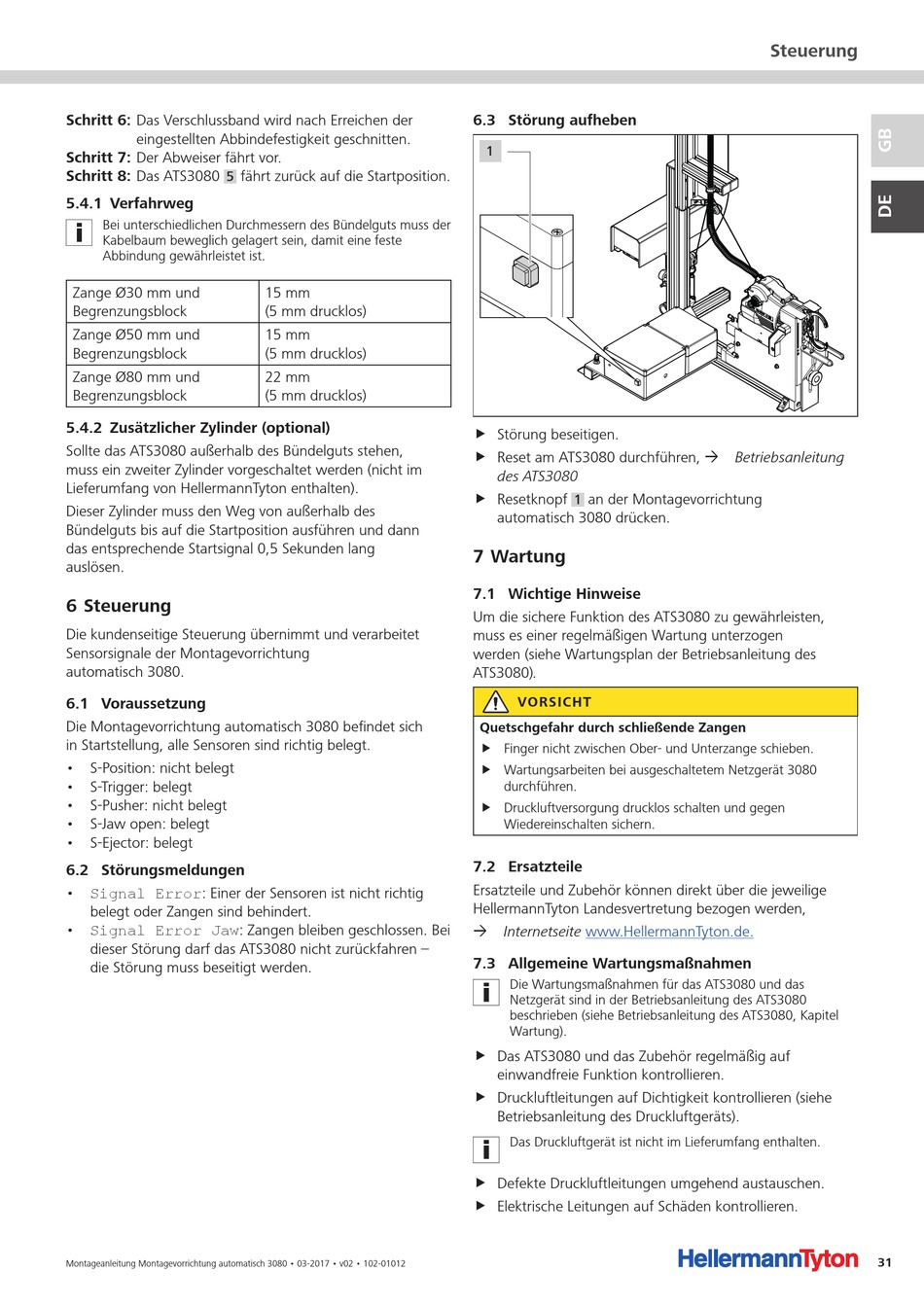

Schritt 6: Das Verschlussband wird nach Erreichen der
eingestellten Abbindefestigkeit geschnitten.
Schritt 7: Der Abweiser fährt vor.
Schritt 8: Das ATS3080
5
5 .4 .1 Verfahrweg
Bei unterschiedlichen Durchmessern des Bündelguts muss der
Kabelbaum beweglich gelagert sein, damit eine feste
Abbindung gewährleistet ist.
Zange Ø30 mm und
Begrenzungsblock
Zange Ø50 mm und
Begrenzungsblock
Zange Ø80 mm und
Begrenzungsblock
5 .4 .2 Zusätzlicher Zylinder (optional)
Sollte das ATS3080 außerhalb des Bündelguts stehen,
muss ein zweiter Zylinder vorgeschaltet werden (nicht im
Lieferumfang von HellermannTyton enthalten).
Dieser Zylinder muss den Weg von außerhalb des
Bündelguts bis auf die Startposition ausführen und dann
das entsprechende Startsignal 0,5 Sekunden lang
auslösen.
6 Steuerung
Die kundenseitige Steuerung übernimmt und verarbeitet
Sensorsignale der Montagevorrichtung
automatisch 3080.
6 .1 Voraussetzung
Die Montagevorrichtung automatisch 3080 befindet sich
in Startstellung, alle Sensoren sind richtig belegt.
• S-Position: nicht belegt
• S-Trigger: belegt
• S-Pusher: nicht belegt
• S-Jaw open: belegt
• S-Ejector: belegt
6 .2 Störungsmeldungen
• Signal Error: Einer der Sensoren ist nicht richtig
belegt oder Zangen sind behindert.
• Signal Error Jaw: Zangen bleiben geschlossen. Bei
dieser Störung darf das ATS3080 nicht zurückfahren –
die Störung muss beseitigt werden.
Montageanleitung Montagevorrichtung automatisch 3080 • 03-2017 • v02 • 102-01012
fährt zurück auf die Startposition.
15 mm
(5 mm drucklos)
15 mm
(5 mm drucklos)
22 mm
(5 mm drucklos)
6 .3 Störung aufheben
1
f Störung beseitigen.
f Reset am ATS3080 durchführen, à Betriebsanleitung
des ATS3080
f Resetknopf an der Montagevorrichtung
1
automatisch 3080 drücken.
7 Wartung
7 .1 Wichtige Hinweise
Um die sichere Funktion des ATS3080 zu gewährleisten,
muss es einer regelmäßigen Wartung unterzogen
werden (siehe Wartungsplan der Betriebsanleitung des
ATS3080).
VORSICHT
Quetschgefahr durch schließende Zangen
f Finger nicht zwischen Ober- und Unterzange schieben.
f Wartungsarbeiten bei ausgeschaltetem Netzgerät 3080
durchführen.
f Druckluftversorgung drucklos schalten und gegen
Wiedereinschalten sichern.
7 .2 Ersatzteile
Ersatzteile und Zubehör können direkt über die jeweilige
HellermannTyton Landesvertretung bezogen werden,
à Internetseite www.HellermannTyton.de.
7 .3 Allgemeine Wartungsmaßnahmen
Die Wartungsmaßnahmen für das ATS3080 und das
Netzgerät sind in der Betriebsanleitung des ATS3080
beschrieben (siehe Betriebsanleitung des ATS3080, Kapitel
Wartung).
f Das ATS3080 und das Zubehör regelmäßig auf
einwandfreie Funktion kontrollieren.
f Druckluftleitungen auf Dichtigkeit kontrollieren (siehe
Betriebsanleitung des Druckluftgeräts).
Das Druckluftgerät ist nicht im Lieferumfang enthalten.
f Defekte Druckluftleitungen umgehend austauschen.
f Elektrische Leitungen auf Schäden kontrollieren.
Steuerung
