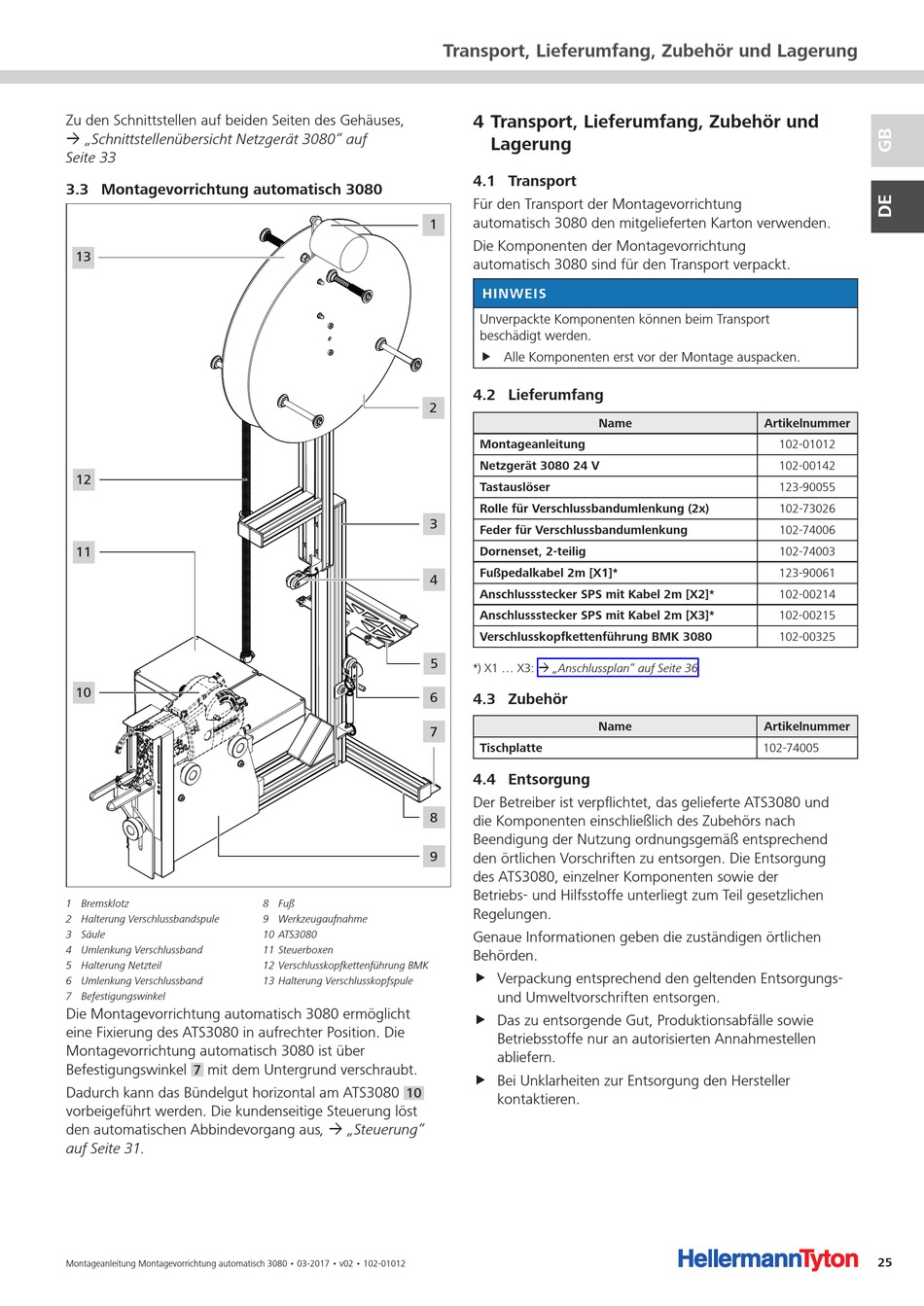

HellermannTyton Autotool System 3080 Montageanleitung Seite 25

Zu den Schnittstellen auf beiden Seiten des Gehäuses,
à „Schnittstellenübersicht Netzgerät 3080" auf
Seite 33
3 .3 Montagevorrichtung automatisch 3080
13
12
11
10
1 Bremsklotz
2 Halterung Verschlussbandspule
3 Säule
4 Umlenkung Verschlussband
5 Halterung Netzteil
6 Umlenkung Verschlussband
7 Befestigungswinkel
Die Montagevorrichtung automatisch 3080 ermöglicht
eine Fixierung des ATS3080 in aufrechter Position. Die
Montagevorrichtung automatisch 3080 ist über
Befestigungswinkel mit dem Untergrund verschraubt.
7
Dadurch kann das Bündelgut horizontal am ATS3080
vorbeigeführt werden. Die kundenseitige Steuerung löst
den automatischen Abbindevorgang aus, à „Steuerung"
auf Seite 31.
Montageanleitung Montagevorrichtung automatisch 3080 • 03-2017 • v02 • 102-01012
1
2
3
4
5
6
7
8
9
8 Fuß
9 Werkzeugaufnahme
10 ATS3080
11 Steuerboxen
12 Verschlusskopfkettenführung BMK
13 Halterung Verschlusskopfspule
10
Transport, Lieferumfang, Zubehör und Lagerung
4 Transport, Lieferumfang, Zubehör und
Lagerung
4 .1 Transport
Für den Transport der Montagevorrichtung
automatisch 3080 den mitgelieferten Karton verwenden.
Die Komponenten der Montagevorrichtung
automatisch 3080 sind für den Transport verpackt.
HINWEIS
Unverpackte Komponenten können beim Transport
beschädigt werden.
f Alle Komponenten erst vor der Montage auspacken.
4 .2 Lieferumfang
Name
Montageanleitung
Netzgerät 3080 24 V
Tastauslöser
Rolle für Verschlussbandumlenkung (2x)
Feder für Verschlussbandumlenkung
Dornenset, 2-teilig
Fußpedalkabel 2m [X1]*
Anschlussstecker SPS mit Kabel 2m [X2]*
Anschlussstecker SPS mit Kabel 2m [X3]*
Verschlusskopfkettenführung BMK 3080
*) X1 ... X3: à „Anschlussplan" auf Seite 36
4 .3 Zubehör
Name
Tischplatte
4 .4 Entsorgung
Der Betreiber ist verpflichtet, das gelieferte ATS3080 und
die Komponenten einschließlich des Zubehörs nach
Beendigung der Nutzung ordnungsgemäß entsprechend
den örtlichen Vorschriften zu entsorgen. Die Entsorgung
des ATS3080, einzelner Komponenten sowie der
Betriebs- und Hilfsstoffe unterliegt zum Teil gesetzlichen
Regelungen.
Genaue Informationen geben die zuständigen örtlichen
Behörden.
f Verpackung entsprechend den geltenden Entsorgungs-
und Umweltvorschriften entsorgen.
f Das zu entsorgende Gut, Produktionsabfälle sowie
Betriebsstoffe nur an autorisierten Annahmestellen
abliefern.
f Bei Unklarheiten zur Entsorgung den Hersteller
kontaktieren.
Artikelnummer
102-01012
102-00142
123-90055
102-73026
102-74006
102-74003
123-90061
102-00214
102-00215
102-00325
Artikelnummer
102-74005
25
