HellermannTyton Autotool System 3080 Montageanleitung Seite 30

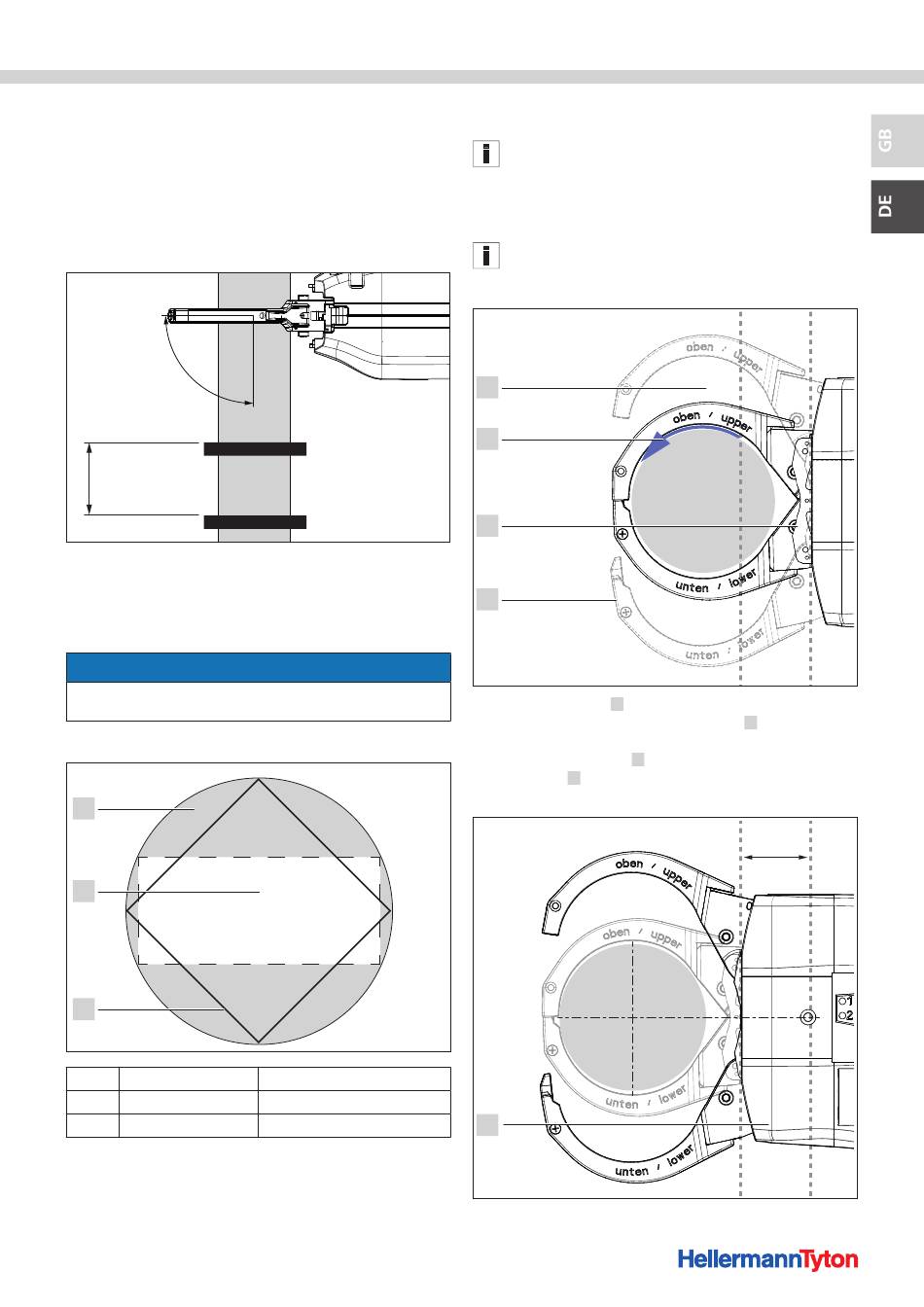

5 .2 Positionierung
5 .2 .1 Bündelgut positionieren
f Das Bündelgut immer gleich positionieren.
f Das Bündelgut sauber vorbündeln. Abstehende
Kabelenden vermeiden.
f Darauf achten, dass die Ober- und Unterzange des
ATS3080 nicht behindert werden.
90°
10 mm
f Das ATS3080 im Winkel von 90° am Bündelgut vorbei
führen, um eine feste Abbindung ohne Bandüberstand
zu gewährleisten.
f Darauf achten, dass die Verschlussbänder mit einem
Mindestabstand von 10 mm gesetzt werden.
HINWEIS
Für einen korrekten Abbindevorgang muss das ATS3080
immer mittig zum Bündelgut ausgerichtet sein.
5 .2 .2 Bündelgutgeometrien
1
2
3
1 Durchmesser
2 Rechteckmaße
3 Quadratmaße
Montageanleitung Montagevorrichtung automatisch 3080 • 03-2017 • v02 • 102-01012
max. 80 mm
max. 34 mm x 72 mm
max. 56 mm x 56 mm
5 .3 Kontrolle gesetzter Abbindungen
Die Komponenten von HellermannTyton können die Kontrolle
der gesetzten Verschlussbänder nicht durchführen. Für die
Kontrolle ist eine externe Überwachungsanlage (z. B.
Kameraüberwachung) erforderlich.
5 .4 Bewegungsablauf im Normalbetrieb
Der Bewegungsablauf wird mit einer Zange Ø50 mm und
einem runden Objekt dargestellt.
Startposition
1
2
3
4
Schritt 1: Die Zange schließt.
1
Schritt 2: Das Verschlussband umschlauft
Schritt 3: Das ATS3080 schaltet in den Rücklauf um.
Schritt 4: Der Abweiser
3
auf .
4
Spannposition
5
Schritt 5: Das Verschlussband wird gespannt.
Montage
.
2
geht zurück, die Zangen springen
X
30
