4.2.1 Einstellen des elektronischen Übersetzungsverhältnisses
4.2.1.1 Überblick
Die Einstellung des elektronischen Übersetzungsverhältnisses ist nur bei der Lageregelung
über Impulsfolgeeingang verfügbar (PTI).

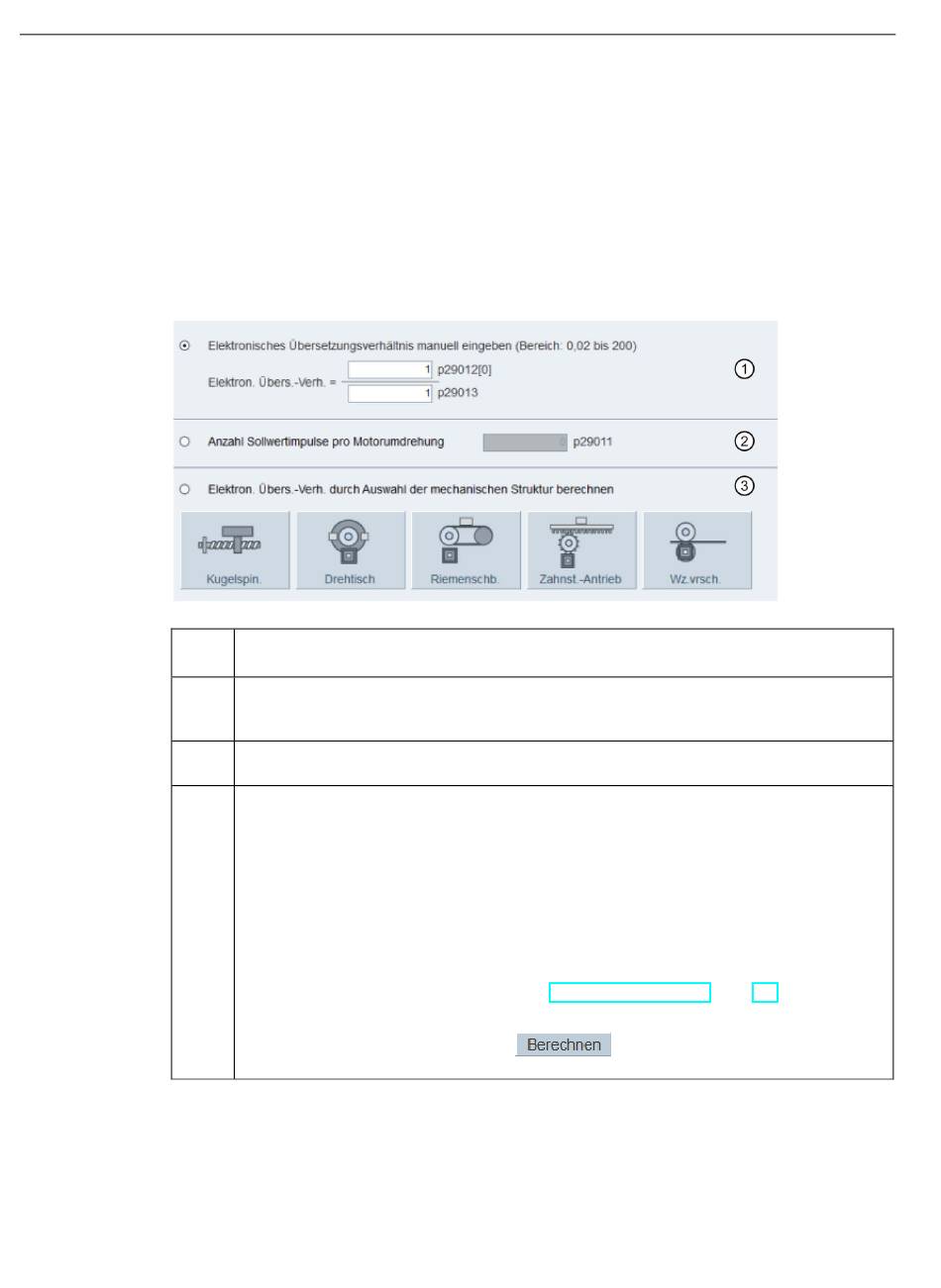

Wählen Sie zum Einstellen des elektronischen Übersetzungsverhältnisses eine der
folgenden Optionen aus:
Option
en
①
②
③
46
Beschreibung
Wenn die Anzahl der Sollimpulse pro Motorumdrehung (p29011) 0 beträgt, konfigurieren Sie
das elektronische Übersetzungsverhältnis durch Einstellen von Zähler (p29012) und Nenner
(p29013).
Wenn die Anzahl der Sollimpulse pro Motorumdrehung nicht 0 beträgt, geben Sie hier die
Anzahl der Sollimpulse pro Motorumdrehung ein.
Berechnen Sie das elektronische Übersetzungsverhältnis entsprechend den
unterschiedlichen mechanischen Strukturen.
Insgesamt stehen fünf mechanische Strukturen zur Verfügung:
1. Kugelspindel
2. Drehtisch
3. Riemenscheibe
4. Zahnstangenantrieb
5. Walzenvorschub
Ausführliche Informationen finden Sie unter „Mechanische Struktur (Seite 47)".
Sie müssen den Steigungswert und das Übersetzungsverhältnis eingeben. Wählen Sie eine
Anzeigeeinheit aus und klicken Sie auf
Übersetzungsverhältnis berechnet.
. Anschließend wird das elektronische
